Inbetriebnahme

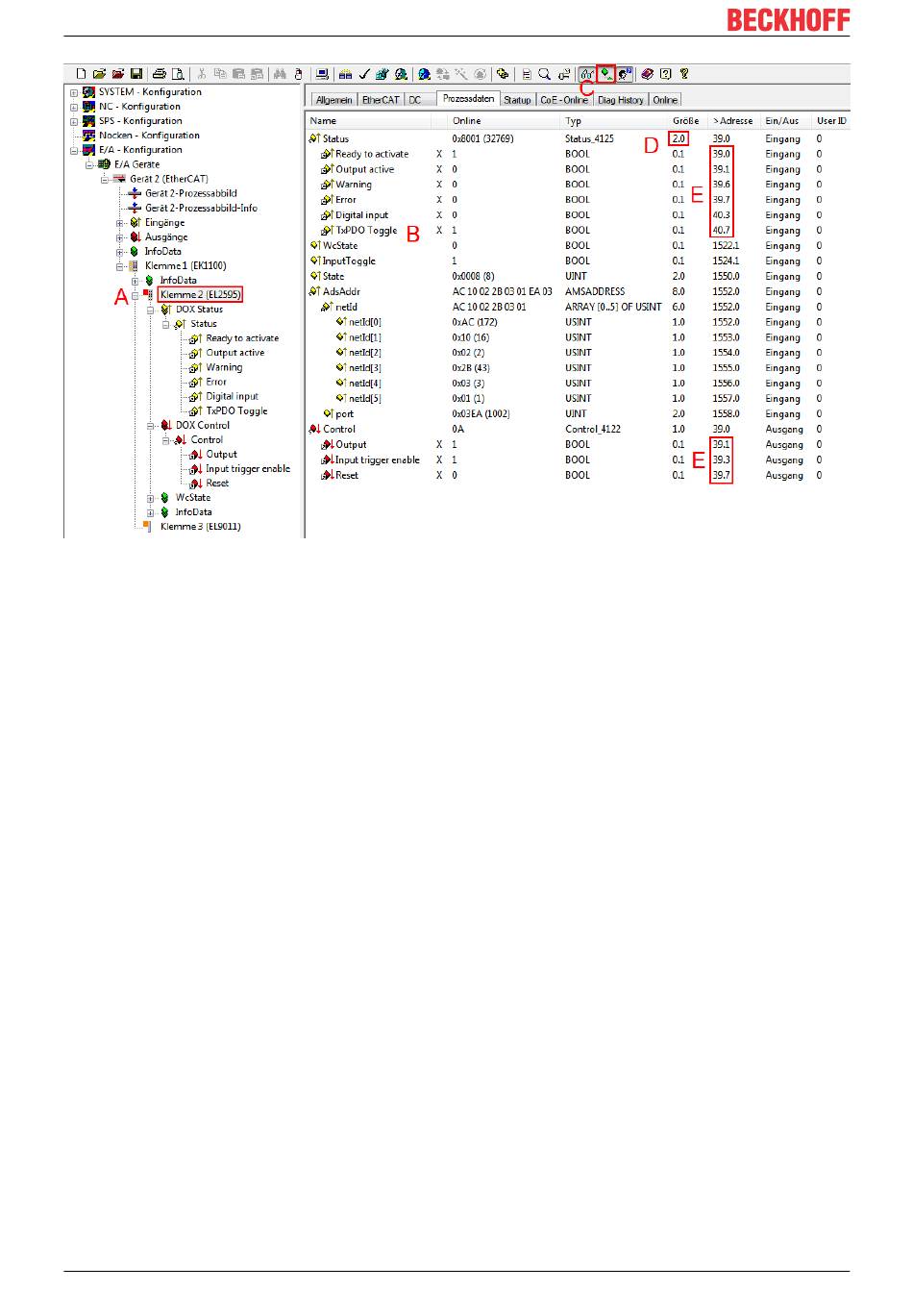

Abb. 138: Standard Prozessabbild EL2595
Die EL2595 (A) verfügt über 2-Byte-Variablen mit unterschiedlichen Bitbedeutungen. Diese sind im Baum
aufklappbar sichtbar (A). Sie werden auch in der Detailansicht (B) dargestellt, wenn die entsprechende
Anzeigefunktion (C) aktiviert ist.
Die Bitbedeutung d.h. Offsetposition kann dann auch unter Berücksichtigung der Variablengröße (D) der
Speicherbelegungsanzeige (E) entnommen werden.
Es kann sowohl der Sammelname z. B. Status wie auch die einzelne Bitvariable wie z. B. "Output active"
verlinkt werden, aber nicht beide zugleich.
