Montage und Verdrahtung
4.6

LEDs und Anschlussbelegung

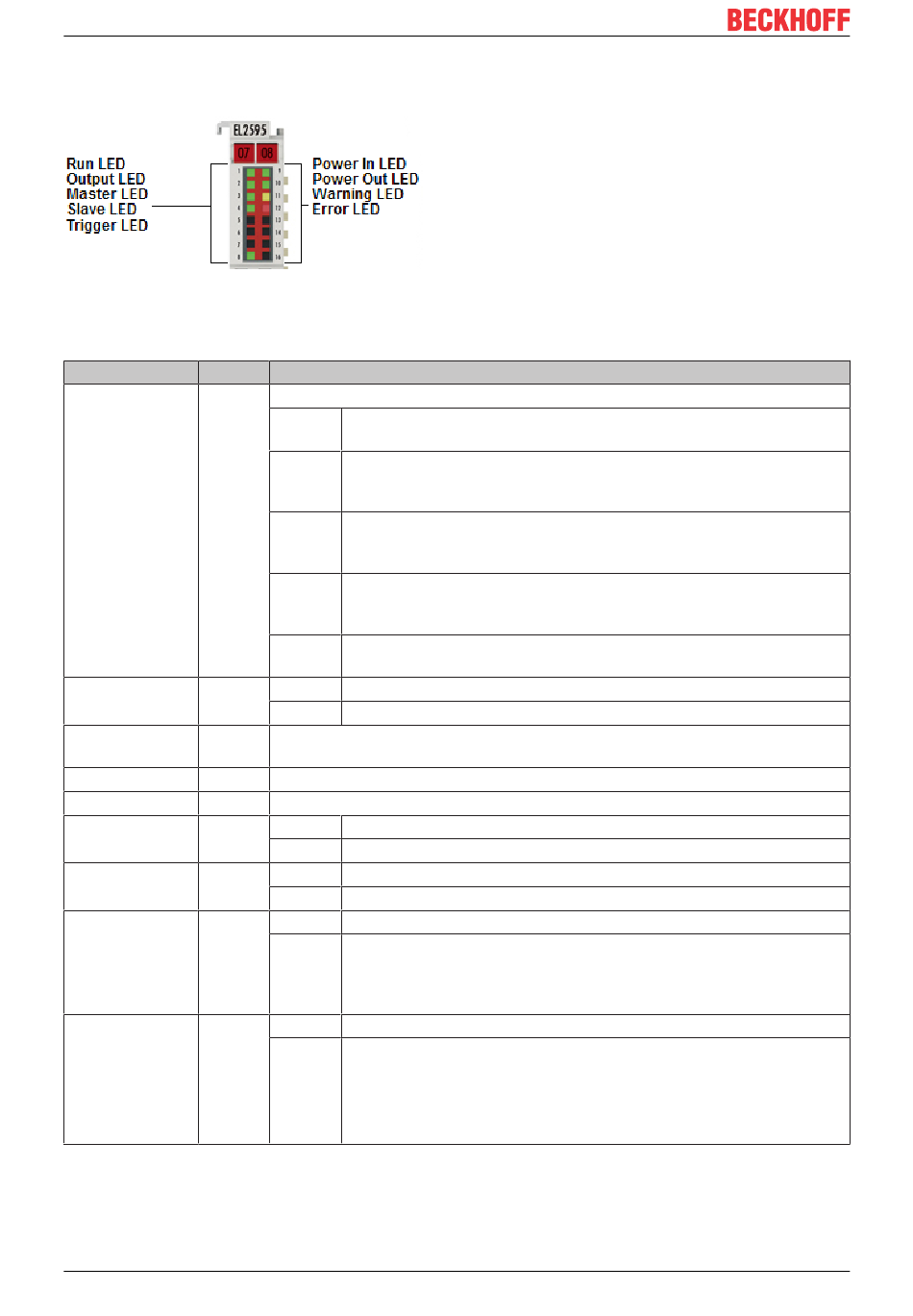

Abb. 23: LEDs EL2595
LEDs
LED Farbe
RUN grün
OUTPUT grün
MASTER grün
SLAVE grün
TRIGGER grün
POWER IN grün
POWER OUT grün
WARNING gelb
ERROR rot
34
Bedeutung
Diese LED gibt den Betriebszustand der Klemme wieder:
aus Zustand der EtherCAT State Machine: INIT = Initialisierung der
Klemme
blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für
Mailbox-Kommunikation und abweichende Standard-Einstellungen
gesetzt
Einzelblit Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der
z Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand
an Zustand der EtherCAT State Machine: OP = normaler
Betriebszustand; Mailbox- und Prozessdatenkommunikation ist
möglich
flimmern Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für
d Firmware-Updates der Klemme
aus Ausgang ist gesperrt oder EL2595 ist nicht betriebsbereit
an Ausgang ist freigeschaltet und EL2595 ist betriebsbereit.
Ausgangsstufe ist als Mastermode konfiguriert (Slave-Mode wird in der
aktuellen Firmware nicht unterstützt)
reserviert
Triggereingang wird von extern angesteuert
aus Eingangsspannung außerhalb des konfigurierten Bereichs
an Eingangsspannung innerhalb des konfigurierten Bereichs
aus Ausgangsspannung außerhalb des konfigurierten Bereichs
an Ausgangsspannung innerhalb des konfigurierten Bereichs
aus keine Mängel
an - Versorgungsspannung außerhalb des konfigurierten Bereichs
- Ausgangsspannung außerhalb des konfigurierten Bereichs
- 80°C Temperatur überschritten
...
aus keine Mängel
an Konfigurationsfehler, z. B.:
- keine Versorgungsspannung angeschlossen
- 100°C Temperatur überschritten
- Kurzschluss
...
Version: 1.0 EL2595
