Anschlussbelegung EL2595

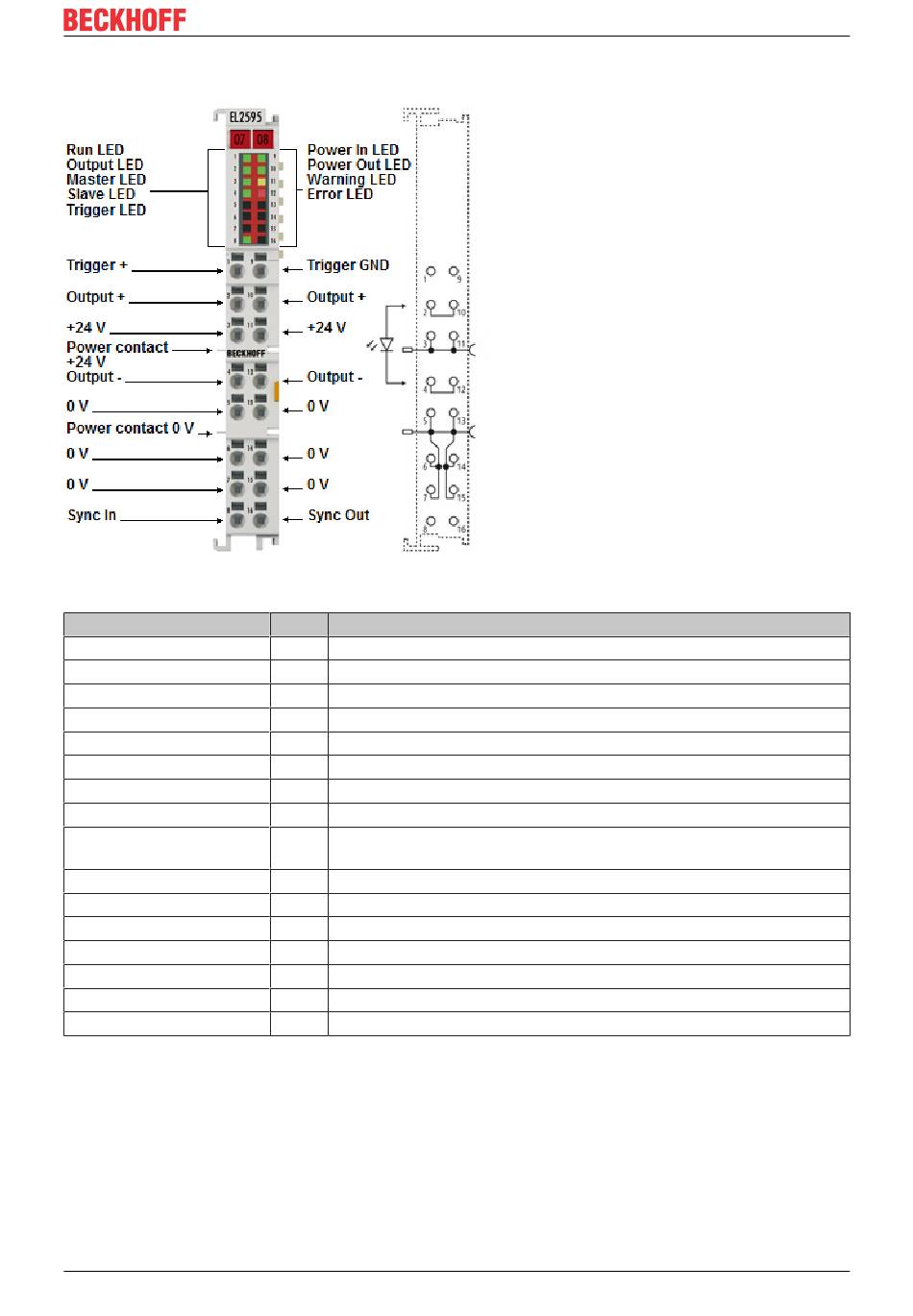

Abb. 24: Anschlussbelegung EL2595
Klemmstelle
Trigger +
Output +
+24 V
Output -
0 V
0 V
0 V
Sync In
Trigger GND
Output +
+24 V
Output -
0 V
0 V
0 V
Sync Out
EL2595
Nr. Kommentar
1 Triggereingang + ()
2 Ausgang + für Last
3 24 V Steuerspannung (intern verbunden mit positivem Powerkontakt)
4 Ausgang - für Last
5 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
6 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
7 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
8 reserviert, Anschluss darf nicht benutzt werden
9 Triggereingang - (muss an GND des gleichen Potentials von Trigger +
angeschlossen werden)
10 Ausgang + für Last
11 24 V Steuerspannung (intern verbunden mit positivem Powerkontakt)
12 Ausgang - für Last
13 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
14 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
15 0 V Steuerspannung (intern verbunden mit negativem Powerkontakt)
16 reserviert, Anschluss darf nicht benutzt werden
