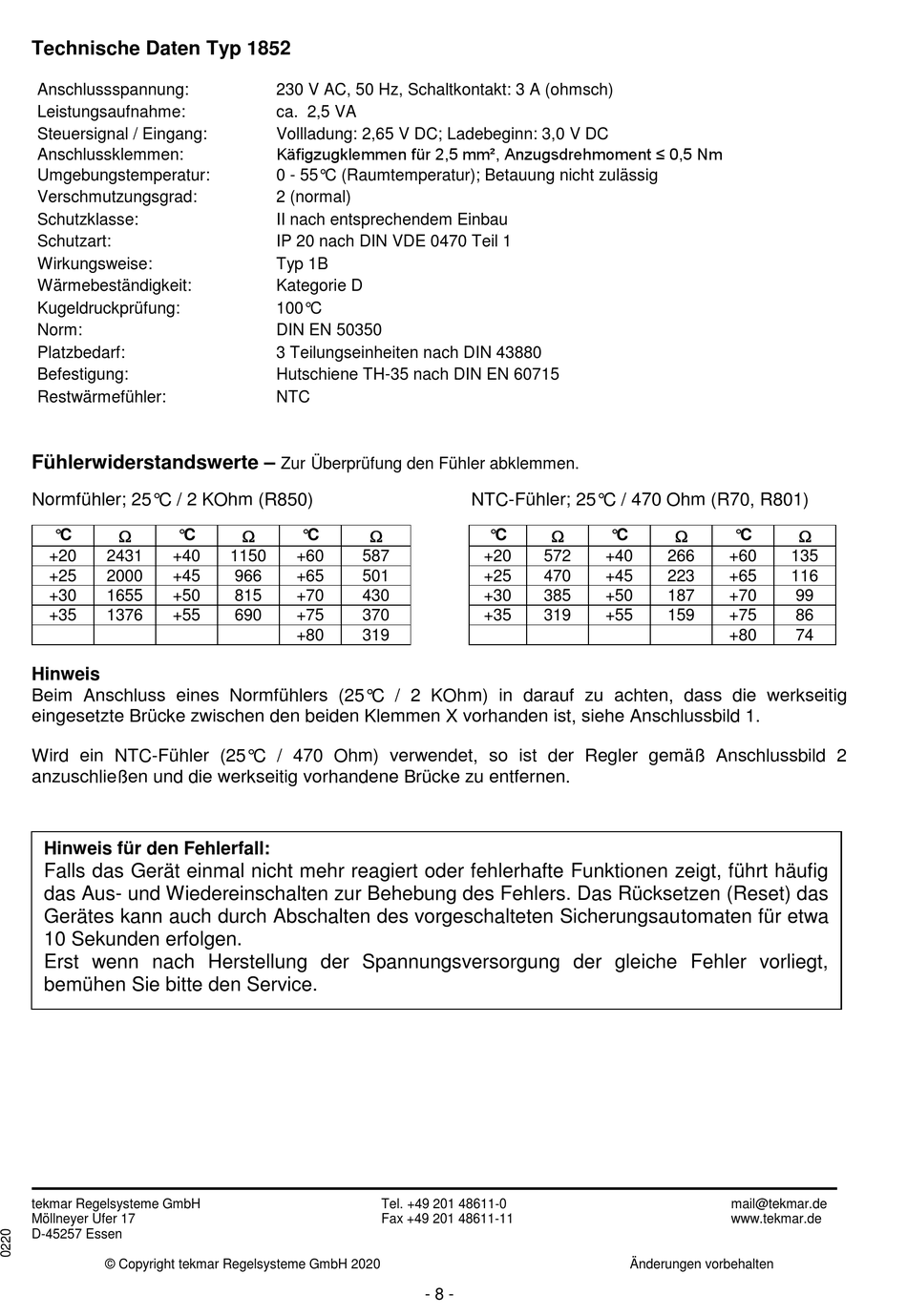

Technische Daten Typ 1852
Anschlussspannung:
Leistungsaufnahme:
Steuersignal / Eingang:
Anschlussklemmen:
Umgebungstemperatur:
Verschmutzungsgrad:
Schutzklasse:
Schutzart:
Wirkungsweise:
Wärmebeständigkeit:
Kugeldruckprüfung:
Norm:
Platzbedarf:
Befestigung:
Restwärmefühler:
Fühlerwiderstandswerte –
Normfühler; 25°C / 2 KOhm (R850)
°C
°C
+20
2431
+40
+25
2000
+45
+30
1655
+50
+35
1376
+55
Hinweis
Beim Anschluss eines Normfühlers (25°C / 2 KOhm) in darauf zu achten, dass die werkseitig
eingesetzte Brücke zwischen den beiden Klemmen X vorhanden ist, siehe Anschlussbild 1.
Wird ein NTC-Fühler (25°C / 470 Ohm) verwendet, so ist der Regler gemäß Anschlussbild 2
anzuschließen und die werkseitig vorhandene Brücke zu entfernen.
Hinweis für den Fehlerfall:
Falls das Gerät einmal nicht mehr reagiert oder fehlerhafte Funktionen zeigt, führt häufig
das Aus- und Wiedereinschalten zur Behebung des Fehlers. Das Rücksetzen (Reset) das
Gerätes kann auch durch Abschalten des vorgeschalteten Sicherungsautomaten für etwa
10 Sekunden erfolgen.
Erst wenn nach Herstellung der Spannungsversorgung der gleiche Fehler vorliegt,
bemühen Sie bitte den Service.
tekmar Regelsysteme GmbH
Möllneyer Ufer 17
D-45257 Essen
© Copyright tekmar Regelsysteme GmbH 2020
230 V AC, 50 Hz, Schaltkontakt: 3 A (ohmsch)
ca. 2,5 VA
Vollladung: 2,65 V DC; Ladebeginn: 3,0 V DC
Käfigzugklemmen für 2,5 mm², Anzugsdrehmoment ≤ 0,5 Nm
0 - 55°C (Raumtemperatur); Betauung nicht zulässig
2 (normal)
II nach entsprechendem Einbau
IP 20 nach DIN VDE 0470 Teil 1
Typ 1B
Kategorie D
100°C
DIN EN 50350
3 Teilungseinheiten nach DIN 43880
Hutschiene TH-35 nach DIN EN 60715
NTC
Zur Überprüfung den Fühler abklemmen.
°C
1150
+60
587
966
+65
501
815
+70
430
690
+75
370
+80
319
Tel. +49 201 48611-0
Fax +49 201 48611-11
NTC-Fühler; 25°C / 470 Ohm (R70, R801)
°C
+20
572
+25
470
+30
385
+35
319
- 8 -
°C
°C
+40
266
+60
+45
223
+65
+50
187
+70
+55
159
+75
+80
mail@tekmar.de
www.tekmar.de
Änderungen vorbehalten
135
116
99
86
74
