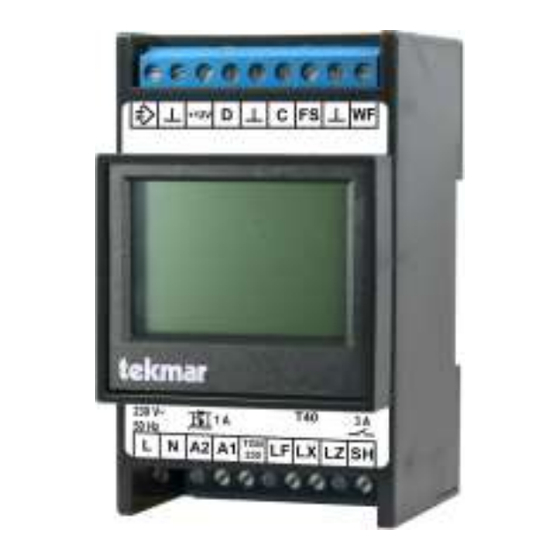

Tekmar 1985-USG Kurzanleitung
Universalsteuergerät
Vorschau ausblenden
Andere Handbücher für 1985-USG:
- Betriebs- und einstellanleitung (32 Seiten) ,
- Montage- und bedienungsanleitung (128 Seiten)
Verwandte Anleitungen für Tekmar 1985-USG
Inhaltszusammenfassung für Tekmar 1985-USG

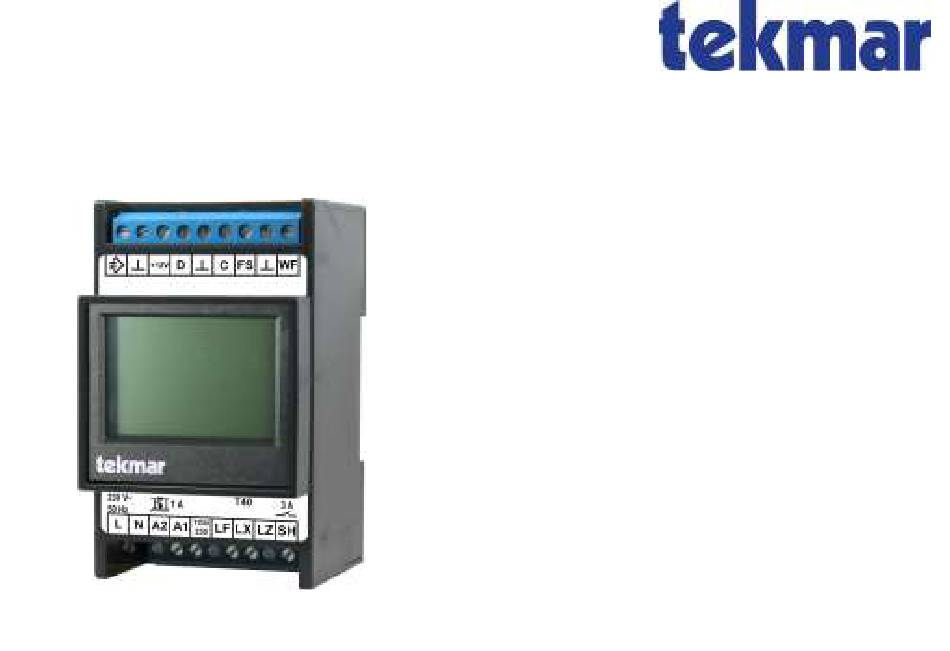

- Seite 1 Universalsteuergerät 1985-USG Kurzanleitung Montage, Anschluss und Inbetrieb- nahme für den Installateur...
-
Seite 2: Inhaltsverzeichnis
Inhalt Lieferumfang ..........3 Übersicht ............4 Installation ............. 7 Montage ............7 Anschluss ............8 Inbetriebnahme ..........12 Anhang ............24 Fühlerkennlinien ..........24 Problembehebung........... 28 Technische Daten ........... 31 Dokumentation: Räume und Kanäle ... 34 Sicherheitshinweise Bei der Installation und bei allen Arbeiten am Gerät sind stets die beiliegenden Sicherheitshinweise zu beachten! -
Seite 3: Lieferumfang
Lieferumfang Universalsteuergerät 1985-USG Kurzanleitung Installation für den Gerätetyp (für den Installateur) Bedienungsanleitung (für den Anwender) Sicherheitshinweise Bleistift (Radiergummi kann zur Bedienung des Touch-Displays genutzt werden) TGN-Verbindungskabel... -
Seite 4: Übersicht
Übersicht oder als Zentrale einer Einzelraumregelung einge- setzt werden. Die Universalsteuergeräte von tekmar sind für den Der Einsatzbereich als Zentralsteuerung ist das Ein- Einsatz in Heizungsanlagen mit Elektro-Speicherhei- oder Mehrfamilienhaus mit klassischer Nachtspei- zung (Speicherheizgeräte oder Fußbodenheizung) cher-Heizungstechnik. Neben den Grundfunktionen konzipiert. - Seite 5 Steuerung der Höhe der Aufladung bzw. der Raum- Bus sowie einen TGN230-Bus zur Kommunikation temperatur, ein Ferienprogramm für Urlaubszeiten mit universellen Speichergeräte-Interfaces (USI) zur und eine Online-Anbindung an den von tekmar be- Verfügung. triebenen TAV-Server (Tekmar Anlagen Verwaltung) Die Ausgabe von AC/ED-Signalen zur Ansteuerung im Internet.
- Seite 6 Universelles Speichergeräte-Interface 9582- Ein Universalsteuergerät kann durch ein Internet- Gateway ergänzt werden, das über den DSL-Router USI/TFN Funk-Raumeinheit 2560 des Anwenders auf den von tekmar betriebenen Funk-Raumfühler 3510/R TAV-Server zugreift, um Onlinefunktionen zu reali- sieren: Funk-Außenfühler 3510 ...
-
Seite 7: Installation
Installation: Montage Installation Die Bestimmungen nach VDE 0100 sind einzuhal- ten. Montage Nach DIN EN 50350 muss ein Steuergerät mit ED- Montage und Anschluss dürfen nur durch vom System an der kältesten Stelle, d. h. in die unterste Netzbetreiber zugelassenes und am Produkt ge- Montagereihe des Verteilers, eingesetzt werden. -
Seite 8: Installation: Anschluss
Installation: Anschluss Bei einem Gerät mit AC-Steuerausgang darf die Anschluss maximale Steuerleistung des Steuergerätes Nach Montage des Gerätes wird es gemäß der fol- nicht überschritten werden. genden Klemmenbelegungsanleitung verkabelt. Da- Bei einer Steuerung von Speicherheizgeräten bei sind nachfolgenden Hinweise und das zum Ge- über Interface des Typs 9581-USI mit TGN230- rätetyp gehörige Anschlussschema unbedingt zu be- Bus über eine vorhandene ED-Leitung ist da-... - Seite 9 Installation: Anschluss Obere Anschlussleiste (Schutzkleinspannung) Klemme Funktion TGN-Bus Masse +12V (reserviert*) (reserviert*) (reserviert*) Frostschutz Witterungsfühlereingang ** * Reservierte Klemmen dürfen nicht als Stützklemmen verwendet werden. ** Achtung: Bei der Inbetriebnahme ist unbedingt der korrekte Typ für den angeschlossenen Fühler einzustellen!
- Seite 10 Installation: Anschluss Untere Anschlussleiste (Niederspannung) Klemme Funktion Versorgungsspannung Versorgungsspannung Steuersignalausgang zu den Speicherheizgeräten; intern mit N verbunden Steuersignalausgang zu den Speicherheizgeräten; getaktete Steuerleitung (L) mit ED-Signal TGN230 Ausgang für TGN-230 (Achtung: Netzpotential!) Ladefreigabe vom Netzbetreiber Multifunktionseingang, kann über die Software mit verschiedenen Funktionen belegt werden (siehe Startsignal Laufwerk (LL) und Sperrsignal Hochtarif (HT) im Hauptdoku- ment) Zusatzfreigabe vom Netzbetreiber...
- Seite 11 Installation: Anschluss Klemmenbelegung 1985-USG Anschlussübersicht 1985-USG...
-
Seite 12: Inbetriebnahme
Installation: Inbetriebnahme Unter dem Menüzweig Information → Passworte Inbetriebnahme setzen kann ein bis zu 3-stufiges individuelles Pass- wortsystem eingerichtet werden. Für Hinweise zur Bedienoberfläche siehe Funktio- Wichtiger Hinweis: nen / Benutzeroberfläche im Hauptdokument. Nicht alle Menüpunkte sind bei jeder Anwendung Bei der ersten Inbetriebnahme müssen die bzw. - Seite 13 Installation: Inbetriebnahme Menüzweig: Installateur→ Inbetriebnahme Ebene 2 Ebene 3 Ebene 4 Zen- Woh- Woh- Ein- Seite tral nung nung zel- klass. klass. intell. raum ● ● ● ● Inbetrieb- Anwendung nahme ● ● ● ● Vollladung (E1) ● ● ● ●...
- Seite 14 Installation: Inbetriebnahme Ebene 2 Ebene 3 Ebene 4 Zen- Woh- Woh- Ein- Seite tral nung nung zel- klass. klass. intell. raum ● Grenz-Wärmeniveau für Nachtumschaltung ● ● Steuermodell Aufladung ● ● Laufzeit ● ● ● Internet Gateway ● ● ● TAV-Server Verbindungsstatus Gateway-ID...
- Seite 15 Installation: Inbetriebnahme Anwendung Installateur → Inbetriebnahme Einstellung der Anwendung: Zentral klass.: klassisches Zentralsteuergerät (ZSG) mit den Auflademodellen nach DIN EN 50350 als Vorwärts- oder Rückwärtsteuerung Wohnung klass.: Wohnungssteuerung mit den Auflademodellen nach DIN EN 50350 als Vorwärts- oder Rückwärtsteuerung ...
- Seite 16 Einstellung des Fühlertyps für den Witterungsfühler. Zur groben Orientierung werden zusätzlich drei Tempe- raturen (20, 0 und -15 °C) sowie die entsprechenden Widerstandswerte zu den Temperaturen (zum Beispiel 2k4 als Kurzform für 2,4 kΩ für die Temperatur 20 °C beim tekmar-Serie-31-DIN-Fühler) angezeigt. Werkseinstellung: tekmar Serie 31 DIN Einstellbereich: verfügbare Fühlertypen siehe Technische Daten, S.
- Seite 17 Installation: Inbetriebnahme Pairing TGN230 Installateur → Inbetriebnahme (nur Einzelraumregelung) Bei der Anbindung von Speichergeräte-Interfaces (USI) über TGN-230 müssen diese Geräte mit dem Steu- ergerät gepairt (verbunden) werden. Dabei wird jedem USI ein eigener Kanal zugeordnet. Über das Menü werden die Kanalnummern automatisch der Reihe nach ab dem eingestellten Startkanal vergeben. Nach der Auswahl des Startkanals können die USIs der Reihe nach durch einen Druck auf ihre Pairingtaste mit dem USG gepairt werden.
- Seite 18 Installation: Inbetriebnahme Durch das Anlegen eines Eintrags wird a) der Raum mit der genutzten Raumnummer als existent definiert (Räume ohne einen zugeordneten Reglerkanal sind für das System nicht vorhanden), b) die Kanalnummer dem Raum zugeordnet und c) der Gerätetyp des Reglers und sein Kommunikationsweg (ULR, USI, USI/TFN) für diese Kanalnummer festgelegt.
- Seite 19 Installation: Inbetriebnahme Werkseinstellung: 8 h, Einstellbereich: 1 h .. 24 h Nebenräume Anschlussleistung Installateur → Inbetriebnahme → Nebenräume (nur bei vorhandenen Nebenräumen) Einstellung der summierten Leistung aller an die Nebenräume angeschlossenen Geräte Werkseinstellung: 0,0 kW, Einstellbereich: 0,0 kW – 999,9 kW Nebenräume Grenz-Wärmeniveau für Nachtumschaltung Installateur →...
- Seite 20 Installation: Inbetriebnahme Einstellmöglichkeiten (verfügbare Typen abhängig vom Gerätetyp): Speichergeräte thermomech. ED-System 80% Speichergeräte elektronisch ED-System 80% Speichergeräte thermomech. ED-System 72% Speichergeräte elektronisch ED-System 72% Speichergeräte thermomech. ED-System 37% Speichergeräte elektronisch ED-System 37% Speichergeräte TGN-Bus Fußbodenheizung TGN-Bus Anlagentyp Installateur →...
- Seite 21 Installation: Inbetriebnahme Grenz-Wärmeniveau für Nachtumschaltung Installateur → Inbetriebnahme (nur Wohnungssteuerung intelligent) Einstellung des Schwellwertes, ab dem die Räume auf Nachtladung schalten Werkseinstellung: 2.0, Einstellbereich: Frostschutz, 1.0 - 5.0 Steuermodell Aufladung Installateur → Inbetriebnahme (nur klassisch) Einstellung des Lademodells für die klassischen Verfahren nach DIN EN 50350, Vorwärtssteuerung (mit und ohne Zeitverhalten) und Rückwärtssteuerung, siehe auch Auflademodelle im Hauptdokument.
- Seite 22 Label; ~~~ = keine Verbindung vom Steuergerät zum Gateway möglich oder Gateway nicht vorhanden Gateway-ID Installateur → Inbetriebnahme → TAV-Server (nur mit vorhandenem Gateway) Eindeutige Kennung (ID) des Internet-Gateways und damit auch der Anlage am tekmar-TAV-Server. Diese ID wird für die Registrierung der Anlage am TAV-Server benötigt. Siehe auch Montage- und Bedienungsanleitung Internet-Gateway.
- Seite 23 Installation: Inbetriebnahme Region Installateur → Inbetriebnahme → TAV-Server (nur mit vorhandenem Gateway) Festlegung des regionalen Standorts der Anlage zum Empfangen von regionalen Wetterdaten (nur notwen- dig, wenn die Anlage nicht sofort bei der Installation online registriert wird). Bei der Online-Registrierung kön- nen die Geo-Koordinaten der Anlagen angegeben werden, sodass eine standortgenaue Wettervorhersage empfangen werden kann.
-
Seite 24: Anhang
Anhang: Fühlerkennlinien Anhang tekmar Serie 31 (Normfühler DIN EN 50350) Fühlerkennlinien °C °C °C Zur Überprüfung und Fehlerbehebung kann es sinn- 14.625 2.431 voll sein, die temperaturabhängigen Widerstands- 11.382 2.000 werte des Witterungsfühlers zu messen. Zu diesem 8.933... - Seite 25 Anhang: Fühlerkennlinien ACEC Witterungsfühler DEVI 25-15k °C °C °C °C °C °C 12.002 2.684 106000 22.000 6.100 9.600 2.200 84.000 18.000 5.200 7.695 1.769 66.000 15.000 6.190 1.434 52.000 12.000 5.000 1.163 41.000 10.000 4.053 33.000 8.600...
- Seite 26 Anhang: Fühlerkennlinien Grässlin/Frensch WF-R2/WF-E55 Ritter (DRT) 20-500 °C °C °C °C °C °C 3.200 2.300 2.000 1.852 1.200 1.520 1.253 2.500 1.040 1.600 MALAG Witterungsfühler Schlüter/Deltadore UNI °C °C °C °C...
- Seite 27 Anhang: Fühlerkennlinien Schlüter/Deltadore RF Siemens 2 Witterungsfühler °C °C °C °C °C °C 18.000 2.450 13.974 2.507 13.000 2.000 10.800 2.000 9.500 1.600 8.370 1.559 7.200 1.300 6.516 1.226 5.400 1.050 5.100 4.100 4.012 3.100 3.166 Siemens Witterungsfühler...
-
Seite 28: Anhang: Problembehebung
Anhang: Problembehebung Problembehebung zeitlichen Auflademodellen auch von der Laufzeit ab. Bei einem ED-Signal ist zusätzlich zu beachten, Für Fachpersonal steht mit diesem Gerät ein effekti- dass dieses bei thermodynamischen Ladereglern ves Hilfsmittel für die Behebung von Störungen zur auch noch von der aktuellen Netzspannung beein- Verfügung. - Seite 29 Anhang: Problembehebung ED-Systeme – Soll-Ladegrad: Einschaltdauer A1 / A2 bzw. Z1 / Z2 [%] Soll-Lade- LF = AT > 100% grad E2 ** ED-80 ED-72 ED-37 * bei elektronischen Reglern 2%; ** bei thermomechanischen Reglern wie "LF = aus" Fehleranzeigen des Steuergerätes Bei einer Störung des Steuergerätes kann die Anzeige im Display Hinweise auf die Fehlerursache geben.
- Seite 30 Anhang: Problembehebung Anzeige im Display Mögliche Fehlerursache Abhilfe Klartext-Fehleranzeigen: Error Display Störung in der Software der Display-Baugruppe Reset Error Menü Konfigurationsfehler im Menü Reset Error Controller Keine Verbindung zwischen Regler-Baugruppe und An- Reset zeige-Baugruppe Kontrolle Gerät Menüanzeigen (Parameteranzeige oder Ruhebild): Nicht zum Gerät passende Software (Update) Reset Verbindung zur Regler-Baugruppe gestört...
-
Seite 31: Anhang: Technische Daten
DEVI 25-15k Grässlin/Frensch RF-N-1, Ritter (DRT) 20-500 Dohrenbusch/DRT 25-2k, MALAG Witterungsfühler DEVI, Siemens Witterungsfühler Stiebel Eltron, Siemens 2 Witterungsfühler ACEC Witterungsfühler tekmar Serie 30 Bauknecht PTC Dohrenbusch/DRT 25-470 Witte Witterungsfühler... - Seite 32 Anhang: Technische Daten Unterstützte ED-Systeme: 30-100%, thermomechanische und elektronische Laderegler, Basiszeit 10s (gemäß DIN EN 50350) 1 A = 230 W nominal @ AC 230 V (min. Widerstand 230 ) Belastbarkeit des ED-Signals: Nom. Schaltleistung des SH-Relais: 1,1 kW Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm Anschlussklemmen: Gehäuse: Reiheneinbaugehäuse 3 TE (nach DIN 43880)
- Seite 33 Anhang: Technische Daten Richtlinien Abmessungen Das Produkt entspricht den folgenden Richtlinien und Vorschriften: EMV-Richtlinie Niederspannungsrichtlinie RoHS-Richtlinie WEEE-Reg.-Nr.: DE 75301302...
-
Seite 34: Dokumentation: Räume Und Kanäle
Dokumentation: Räume und Kanäle Dokumentation: Räume und Kanäle Raum- Seriennummer TFN-Gerät USI-Kanal Nummer Kabelfühler Raumeinheit (* = optional) Raumfühler Wohnung Nebenräume... - Seite 35 Dokumentation: Räume und Kanäle ‚RLR‘ (TGN) Kanal- Raum- Seriennummer TFN-Gerät ‚USI‘ (TGN230) Nummer Nummer USI-TFN Speicherfühler für ULR...
- Seite 36 Dokumentation: Räume und Kanäle ‚RLR‘ (TGN) Kanal- Raum- Seriennummer TFN-Gerät ‚USI‘ (TGN230) Nummer Nummer USI-TFN Speicherfühler für ULR...
- Seite 37 Notizen...
- Seite 38 Notizen...
- Seite 39 Notizen...
- Seite 40 Regelsysteme GmbH Möllneyer Ufer 17 D-45257 Essen mail@tekmar.de www.tekmar.de KM-1985-USG Stand 2021-07 Änderungen vorbehalten © 2021 tekmar Regelsysteme GmbH...
