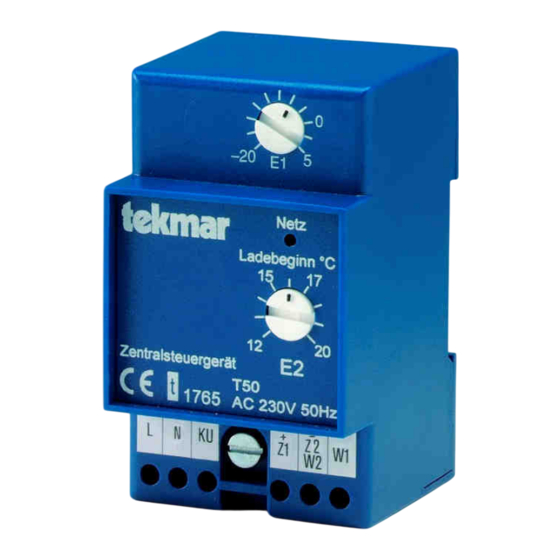

Tekmar 1765 Kurzanleitung

D 175.1
Witterungsgeführtes Zentralsteuergerät
ohne Zeitverhalten
Das Zentralsteuergerät wird eingesetzt, wenn für nachgeschaltete Einzelraumregler von tekmar, die für eine
Eingangsspannung von –2,85 ...-3,6V DC eingerichtet sind, eine außentemperaturgeführte Funktion der Hei-
zungssteuerung gefordert wird (lt. Heizungsanlagen- oder Energieeinsparverordnung).
Technische Daten
Versorgungsspannung:
Eigenverbrauch:
Ausgangssignal:
Ausgangsstrom:
zul. Umgebungstemp.:
Schutzklasse:
Schutzart:
Platzbedarf:
Gewicht:
Sockel-Nr.:
Anschluß:
Funktionsbeschreibung:
Der am Zentralsteuergerät Typ 1765 angeschlossene NTC-Fühler erfaßt die Außentemperatur (siehe auch
Montageanleitung Witterungsfühler). Mit den Einstellern „Heizbeginn" und „Klimazone" wird die Heizkennlinie
eingestellt. Beispiel: bei einer Einstellung des Heizbeginns von +17°C wird bei Unterschreitung dieser Außen-
temperatur eine minimale Heizleistung freigegeben; bei einer Einstellung der Klimazone auf z.B. –10°C erreicht
der Sollwert der Heizleistung bei dieser Außentemperatur 100%. Der Zusammenhang zwischen Außentempe-
ratur und Heizkennlinie ist etwa linear.
Wenn nachgeschaltete Regler ohne Raumtemperaturerfassung eingesetzt werden (z.B. Typenreihe 14..), übt
die Raumtemperatur einen nur indirekten Einfluß über die Erfassung der Heizkörper- oder Flächenheizungstem-
peratur aus. Bei Einsatz von Reglern mit Raumtemperaturerfassung (z.B. Typen 2512 oder 2612) wird die Heiz-
leistung bei Erreichen der Raum-Solltemperatur unabhängig vom Steuersignal ggf. vorzeitig abgeschaltet. Damit
werden Wärmegewinne im Raum früher erfaßt und Heizkosten gespart!
Einsteller
E1 Klimazone
Außentemperaturwert, bei dem 100% Heizleistung freigegeben wird. Der Einsteller ist nur für den Fachmann zu-
gänglich.
Einstellbereich: -20 ...+5°C; Grundeinstellung: ca. -12°C
E2 Heizbeginn
Das Temperaturempfinden des Menschen ist unterschiedlich. Die Einstellung des außentemperaturabhängigen
Heizbeginns hängt außerdem ab vom ausgeführten Wärmeschutz das Gebäudes, der Lage der zu beheizenden
Räume und der Nutzungsart. Da die Einstellung dieses Bedienknopfes wesentliche Auswirkungen auf Komfort
und Energieeinsparung hat, sollte der Betreiber in kleinen Schritten sorgfältig die für seine Anlage richtige Ein-
stellung ermitteln und den Einstellwert so weit reduzieren, bis die angebotene Raumtemperatur nicht mehr dem
Komfortanspruch genügt, und danach den Wert um 1-2K erhöhen bzw. absenken. Diese Einstellung ermittelt
man natürlich in der Übergangszeit, also nicht im Sommer oder Winter!
Einstellbereich: +12 ...+25°C; Grundeinstellung ca. 17°C
Anmerkung: es ist sichergestellt, daß bei Außentemperaturen oberhalb des eingestellten Wertes auch bei ange-
schlossenen kombinierten Reglern mit Raumtemperaturerfassung keine Heizleistung freigegeben wird, wenn die
Raumtemperatursollwerte höher eingestellt sind.
Zusatzfunktion „KU"; (Kennlinienumschaltung)
Durch das Anlegen der Phase L auf die Klemme KU wird die Heizung erst ab einer Außentemperatur unterhalb
+5°C freigegeben. Diese Funktion sichert bei Nichtnutzung einen Frostschutz der Anlage.
Typ 1765
Netz 230 V~, 50 Hz
ca. 1,5 VA
-2,85 V ...-3,6 V =
3 mA, kurzschlussfest;
max. 100 Regler Typ 2512 / 2612
bzw. Typ 1441 ...-44
T 50
II nach entsprechendem Einbau
IP 20 nach EN 60529
3 Teilungseinheiten nach DIN 43880
ca. 0,26 kg
9236
1 NTC-Fühler 31.. (Witterungsfühler)
(Hinweis: Bitte beachten Sie bei der Fühlerauswahl, dass der Fühlerkreis
beim Anschluss von Reglern des Typs 2512 / 2612 nicht galvanisch vom
Versorgungsnetz getrennt ist).
- 1 -
