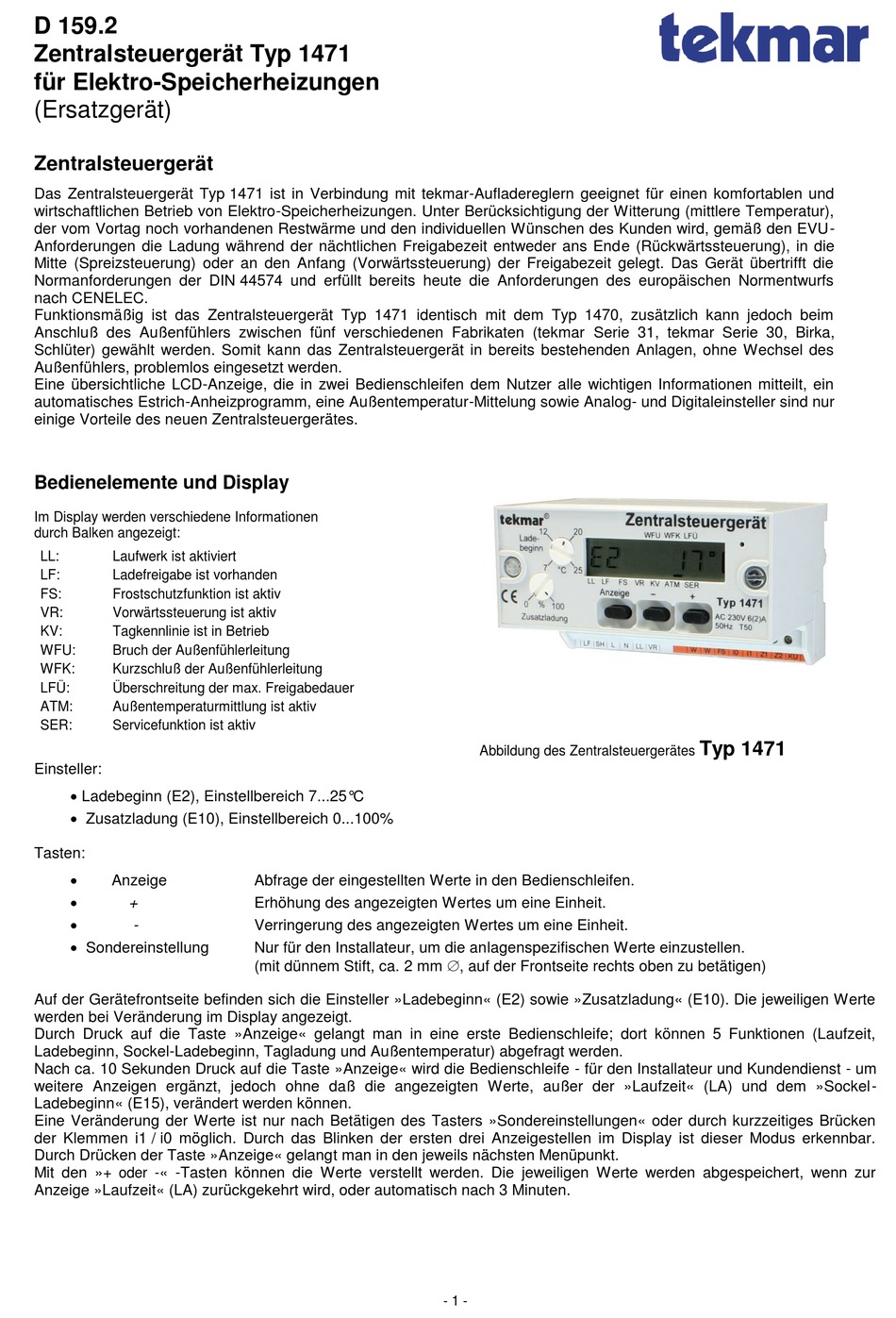

D 159.2
Zentralsteuergerät Typ 1471
für Elektro-Speicherheizungen
(Ersatzgerät)
Zentralsteuergerät
Das Zentralsteuergerät Typ 1471 ist in Verbindung mit tekmar-Aufladereglern geeignet für einen komfortablen und
wirtschaftlichen Betrieb von Elektro-Speicherheizungen. Unter Berücksichtigung der Witterung (mittlere Temperatur),
der vom Vortag noch vorhandenen Restwärme und den individuellen Wünschen des Kunden wird, gemäß den EVU-
Anforderungen die Ladung während der nächtlichen Freigabezeit entweder ans Ende (Rückwärtssteuerung), in die
Mitte (Spreizsteuerung) oder an den Anfang (Vorwärtssteuerung) der Freigabezeit gelegt. Das Gerät übertrifft die
Normanforderungen der DIN 44574 und erfüllt bereits heute die Anforderungen des europäischen Normentwurfs
nach CENELEC.
Funktionsmäßig ist das Zentralsteuergerät Typ 1471 identisch mit dem Typ 1470, zusätzlich kann jedoch beim
Anschluß des Außenfühlers zwischen fünf verschiedenen Fabrikaten (tekmar Serie 31, tekmar Serie 30, Birka,
Schlüter) gewählt werden. Somit kann das Zentralsteuergerät in bereits bestehenden Anlagen, ohne Wechsel des
Außenfühlers, problemlos eingesetzt werden.
Eine übersichtliche LCD-Anzeige, die in zwei Bedienschleifen dem Nutzer alle wichtigen Informationen mitteilt, ein
automatisches Estrich-Anheizprogramm, eine Außentemperatur-Mittelung sowie Analog- und Digitaleinsteller sind nur
einige Vorteile des neuen Zentralsteuergerätes.
Bedienelemente und Display
Im Display werden verschiedene Informationen
durch Balken angezeigt:
LL:
Laufwerk ist aktiviert
LF:
Ladefreigabe ist vorhanden
FS:
Frostschutzfunktion ist aktiv
VR:
Vorwärtssteuerung ist aktiv
KV:
Tagkennlinie ist in Betrieb
WFU:
Bruch der Außenfühlerleitung
WFK:
Kurzschluß der Außenfühlerleitung
LFÜ:
Überschreitung der max. Freigabedauer
ATM:
Außentemperaturmittlung ist aktiv
SER:
Servicefunktion ist aktiv
Einsteller:
 Ladebeginn (E2), Einstellbereich 7...25°C
 Zusatzladung (E10), Einstellbereich 0...100%
Tasten:
Anzeige
+
-
 Sondereinstellung
Auf der Gerätefrontseite befinden sich die Einsteller »Ladebeginn« (E2) sowie »Zusatzladung« (E10). Die jeweiligen Werte
werden bei Veränderung im Display angezeigt.
Durch Druck auf die Taste »Anzeige« gelangt man in eine erste Bedienschleife; dort können 5 Funktionen (Laufzeit,
Ladebeginn, Sockel-Ladebeginn, Tagladung und Außentemperatur) abgefragt werden.
Nach ca. 10 Sekunden Druck auf die Taste »Anzeige« wird die Bedienschleife - für den Installateur und Kundendienst - um
weitere Anzeigen ergänzt, jedoch ohne daß die angezeigten Werte, außer der »Laufzeit« (LA) und dem »Sockel-
Ladebeginn« (E15), verändert werden können.
Eine Veränderung der Werte ist nur nach Betätigen des Tasters »Sondereinstellungen« oder durch kurzzeitiges Brücken
der Klemmen i1 / i0 möglich. Durch das Blinken der ersten drei Anzeigestellen im Display ist dieser Modus erkennbar.
Durch Drücken der Taste »Anzeige« gelangt man in den jeweils nächsten Menüpunkt.
Mit den »
« -Tasten können die Werte verstellt werden. Die jeweiligen Werte werden abgespeichert, wenn zur
+ oder -
Anzeige »Laufzeit« (LA) zurückgekehrt wird, oder automatisch nach 3 Minuten.
Abfrage der eingestellten Werte in den Bedienschleifen.
Erhöhung des angezeigten Wertes um eine Einheit.
Verringerung des angezeigten Wertes um eine Einheit.
Nur für den Installateur, um die anlagenspezifischen Werte einzustellen.
(mit dünnem Stift, ca. 2 mm , auf der Frontseite rechts oben zu betätigen)

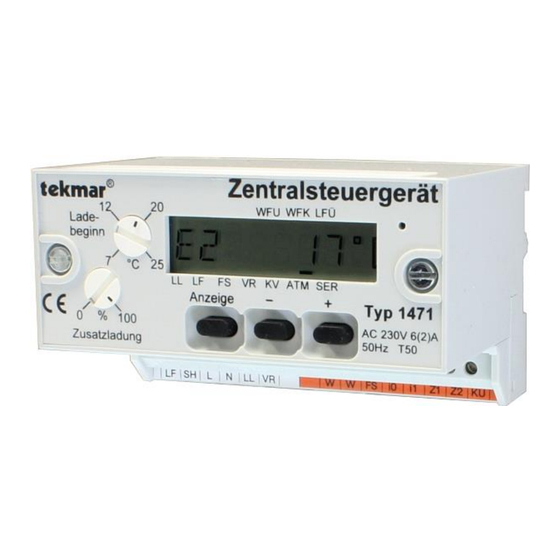

Abbildung des Zentralsteuergerätes
- 1 -
Typ 1471

Werbung

loading

Inhaltszusammenfassung für Tekmar 1471

  • Seite 1 Normanforderungen der DIN 44574 und erfüllt bereits heute die Anforderungen des europäischen Normentwurfs nach CENELEC. Funktionsmäßig ist das Zentralsteuergerät Typ 1471 identisch mit dem Typ 1470, zusätzlich kann jedoch beim Anschluß des Außenfühlers zwischen fünf verschiedenen Fabrikaten (tekmar Serie 31, tekmar Serie 30, Birka, Schlüter) gewählt werden.
  • Seite 2 Bedienungsanleitung für den Benutzer Allgemeine Hinweise Bei der Installation, dem Betrieb und der Wartung ist diese Anweisung zu beachten. Dieses Gerät darf nur von einem Fachmann installiert und repariert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Nach den gültigen VDE-Bestimmungen muß...
  • Seite 3 Einstellbereiche Bezeichnung Anzeige Einstellbereich Stufung Werks- Kurzbeschreibung Einstellung Einst. d. einstellung Fachmann Bedienschleife für den Benutzer (Drücken der Taste Anzeige) Laufzeit 0h...UMD - 1 Anzeige der Zeit, die seit NT-Beginn »+« »-« Taster verstrichen ist Ladebeginn 7°C...25°C 17°C Außentemperatur, ab der die Einsteller E2 Aufladung beginnt Sockel-Ladebeginn...
  • Seite 4 Erläuterung der Einsteller -2,85 Einstellungen: E1 = -5°C -3,00 E2 = 17°C E15 = 20% E3 = 7h -3,15 TU = 10h E10 = 85% -3,30 E4 = 20% UMD = 22h ATW = 0°C -3,45 -3,60 wirksame Laufzeit / h Außentemperatur / °C Aufladesollwert-Diagramm Laufzeit (LA):...
  • Seite 5 Tagumschaltung (TU): Im Menüpunkt Tagumschaltung (TU) wird die interne Umschaltung von der Nachtkennlinie auf die Tagkennlinie » « eingestellt. Die Einstellung muß größer als die nächtliche Freigabedauer sein. Der Tagbetrieb ist im Display durch den Balken über zu erkennen. Normeinstellung = 10 h. »...
  • Seite 6 Beim Anschluß des Außenfühlers kann zwischen fünf verschiedenen Fabrikaten gewählt werden, so daß der Einsatz in bereits bestehenden Anlagen ohne Wechsel des Außenfühlers problemlos möglich ist. Neben dem werkseitig (NTC=2) eingestellten tekmar Fühler Serie 30, sind noch folgende Einstellungen möglich: Fühlertyp...
  • Seite 7 W FS Restwärme Achtung : L / LF / LL müssen fühler 30.. phasengleich sein Anschlußschema Zentralsteuergerät Typ 1471 mit Aufladeregler Typ 1004 (Altgerät) ! Laderegler: 1482 / 1484 oder volldigitale Bauserie 1832 / 1833 / 1834 Anschlußklemmen Niederspannung: Kleinspannung: EVU-Freigabesignal Außentemperaturfühler...
  • Seite 8: Technische Daten

    1367 3010 3100 2971 1246 2540 2450 2431 1128 2000 2000 tekmar Regelsysteme GmbH Tel +49 201 48611-0 mail@tekmar.de Möllneyer Ufer 17 Fax +49 201 48611-11 www.tekmar.de D-45257 Essen © Copyright tekmar Regelsysteme GmbH 2020 Änderungen vorbehalten - 8 -...
