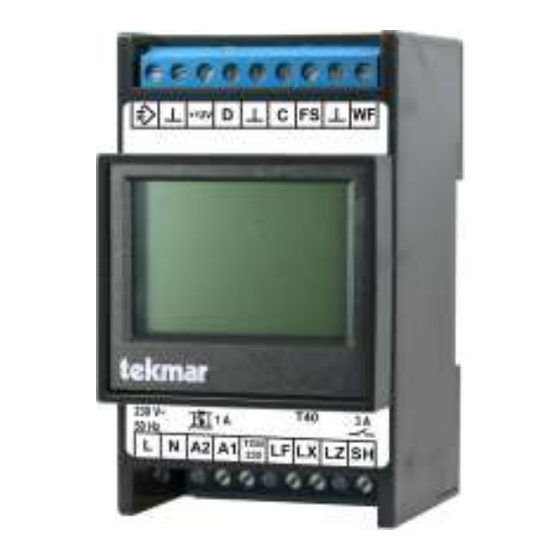

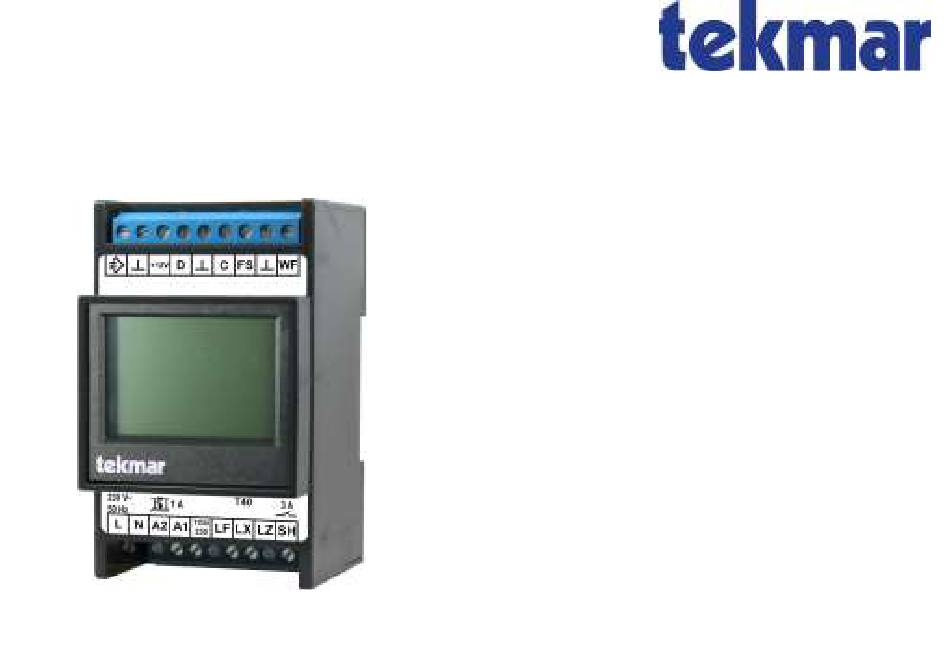

- Seite 1 Universalsteuergerät 1981-USG, 1985-USG Bedienungs- und Einstellanleitung für den Anwender...
-
Seite 2: Inhaltsverzeichnis
Inhalt Übersicht ............3 Benutzeroberfläche ........6 Ruhebildschirm ..........7 Menü Anwender .......... 10 Bedienung ............14 Information ............24 Einstellung ............26... -
Seite 3: Übersicht
Übersicht oder als Zentrale einer Einzelraumregelung einge- setzt werden. Die Universalsteuergeräte von tekmar sind für den Der Einsatzbereich als Zentralsteuerung ist das Ein- Einsatz in Heizungsanlagen mit Elektro-Speicherhei- oder Mehrfamilienhaus mit klassischer Nachtspei- zung (Speicherheizgeräte oder Fußbodenheizung) cher-Heizungstechnik. Neben den Grundfunktionen konzipiert. - Seite 4 TGN-Bus, beim Typ 1985 steht ergänzend ein temperatur, ein Ferienprogramm für Urlaubszeiten TGN230-Bus zur Kommunikation mit universellen und eine Online-Anbindung an den von tekmar be- Speichergeräte-Interfaces (USI) zur Verfügung. triebenen TAV-Server (Tekmar Anlagen Verwaltung) Die Ausgabe von AC/ED-Signalen zur Ansteuerung im Internet.
- Seite 5 Universelles Speichergeräte-Interface 9582- Ein Universalsteuergerät kann durch ein Internet- Gateway ergänzt werden, das über den DSL-Router USI/TFN Funk-Raumeinheit 2560 des Anwenders auf den von tekmar betriebenen Funk-Raumfühler 3510/R TAV-Server zugreift, um Onlinefunktionen zu reali- sieren: Funk-Außenfühler 3510 ...
-
Seite 6: Benutzeroberfläche
Benutzeroberfläche Menü weiter zum Menü >> eine Menüebene weiter Der Touchscreen kann durch die vier am unteren << eine Menüebene zurück Rand des Bildschirms angezeigten Funktionstasten mit dem Finger oder dem weichen Ende des beilie- > weiter (zum Auswählen von Parametern bei mehreren Möglichkeiten) genden Stifts bedient werden. -
Seite 7: Ruhebildschirm
Ruhebildschirm Auf dem Ruhebildschirm können - je nach Anwendung des Steuergerätes - folgende Informationen angezeigt werden: Datum und Uhrzeit Einzel- wirksame Außentemperatur, raum Zustand des SH-Ausgangs (0 -> nicht geschaltet, 1 ge- schaltet), Verbindungsstatus zum Gateway: Verbindung hergestellt oder Verbindungsfehler Fataler Fehler... - Seite 8 Ruhebildschirm Datum und Uhrzeit Woh- Zustand Anlage nung wirksame Außentemperatur intell. ausgegebener Ladegrad eingestellte Betriebsart | wirksames Wärmeniveau Verbindungsstatus zum Gateway Datum und Uhrzeit Woh- Zustand Anlage nung wirksame Außentemperatur klass. ...
- Seite 9 Ruhebildschirm Zustand Anlage Zentral wirksame Außentemperatur klass. ausgegebener Ladegrad Laufzeit in Stunden eingestellte Betriebsart | wirksames Wärmeniveau Zustand der Eingänge Leistungsmodul...
-
Seite 10: Menü Anwender
Menü Anwender Die Menüzweige Bedienung, Information und Einstellung sind für den Anwender bzw. die Anwenderin vorge- sehen. Der Zweig Bedienung enthält Menüpunkte für Änderungen, die den Wohnkomfort betreffen und ggf. öfter verwendet werden. In der Information sind Informationen über den Zustand der Heizungsanlage verfüg- bar. - Seite 11 Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Zent- Woh- Woh- Ein- Seite nung nung zel- klass. klass. intell. raum ● ● ● ● Bedie- Wohnung Be- nung triebsart ● ● ● ● Wohnung Wär- meniveau manuell ● ● ●...
- Seite 12 Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Zent- Woh- Woh- Ein- Seite nung nung zel- klass. klass. intell. raum Raum <Nr.> Aktives Wo- chenpro- gramm Raum <Nr.> Nutzung Lüf- ● ● Informa- Anlagenzustand Laufzeit tion ● ● Gesamt-Freiga- bedauer pro Tag ●...
- Seite 13 Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Zent- Woh- Woh- Ein- Seite nung nung zel- klass. klass. intell. raum ● ● ● ● Einstel- Wohnkomfort Ersatz-Tempera- lung ● ● Laufzeit ● ● Intensität Tagla- dung ● ● ● Nutzung Lüfter ●...
-
Seite 14: Bedienung
Menü Anwender: Bedienung Bedienung Wohnung Betriebsart Bedienung Die Betriebsart legt die Grundfunktion der Wohnung (Wohnungssteuerung und Einzelraumregelung) bzw. der Anlage (Zentralsteuerung) fest und kann je nach Wunsch des Nutzers eingestellt werden. Es gibt folgende Betriebsarten, deren Verfügbarkeit von der eingestellten Anwendung abhängt: Aus: abgeschaltet, kein Frostschutz Standby:... - Seite 15 Menü Anwender: Bedienung Einstellung der Betriebsart am Steuergerät: 1. Menü → Bedienung → Wohnung Betriebsart wählen. 2. Chng drücken. 3. Die gewünschte Betriebsart mit der Plus- oder Minustaste (+ oder -) auswählen. 4. Save drücken. Die neue Betriebsart wird eingestellt.
- Seite 16 Menü Anwender: Bedienung Wohnung Wärmeniveau manuell Bedienung Mit dem Wärmeniveau manuell wird die gewünschte Soll-Raumtemperatur in der Betriebsart „Manuell“ ein- gestellt. Das Wärmeniveau kann zwischen 1.0 und 5.0 bzw. auf Frostschutz eingestellt werden. Bei einer regulären, abgestimmten Anlage liegt die Soll-Raumtemperatur bei einem Wärmeniveau von 3.0 bei 20°C. Sofern die Parameter der Soll-Raumtemperatur nicht vom Installateur anders definiert wurden, entspricht eine ganzzahlige Differenz (z.
- Seite 17 Menü Anwender: Bedienung Wohnung Aktives Wochenprogramm Bedienung Auswahl des aktiven Wochenprogramms für die automatische Einstellung des Wärmeniveaus über die Uhr- zeit und den Wochentag. In einem Wochenprogramm kann eingestellt werden, welches Wärmeniveau zu welcher Zeit in der Woche gelten soll. Wochenprogramm 1 ist als Werkseinstellung definiert. Die vier verfüg- baren Wochenprogramme können nach Bedarf angepasst werden.
- Seite 18 Menü Anwender: Bedienung Wochenprogramm Bedienung Individuelle Änderung der Zeitwerte für das Wärmeniveau im Wochenverlauf: 1. Menü → Bedienung → Wochenprogramm wählen. 2. Mit der Plus- oder Minustaste (+ oder -) das Wochenprogramm aus- wählen, das geändert werden soll. 3. >> drücken. 4.
- Seite 19 Menü Anwender: Bedienung Werkseinstellung der Wochenprogramme: Wochenprogramm 1: Familie (Tagsüber Eintrag Schaltzeit Wärmeniv. Tageszuordnung Wärmeniveau 3.0, nachts Wärmeniveau 1.0, 06:00 Mo Di Mi Do Fr Sa unabhängig vom Wochentag) 22:00 Mo Di Mi Do Fr Sa Wochenprogramm 2: Berufstätige (Morgens Eintrag Schaltzeit Wärmeniv.
- Seite 20 Menü Anwender: Bedienung Ferienprogramm Bedienung Mit dem Ferienprogramm kann für eine Abwesenheitszeit ein besonderes Wärmeniveau festgelegt werden. Es werden Start und Ende der Ferien- zeit sowie das gewünschte Wärmeniveau eingestellt. Das Ferienprogramm ist dem aktiven Wochenprogramm übergeordnet, das heißt, es setzt das laufende Wochenprogramm außer Betrieb. Nach der Abwesenheit ist wieder das Wochenprogramm aktiv, das vorher ge- nutzt wurde.
- Seite 21 Menü Anwender: Bedienung 5. Chng drücken und über die Pfeiltaste > und die Plus- und Minustasten (+ und-) den gewünschten Endpunkt einstellen. Save drücken. 6. Pfeil nach unten drücken. Es erscheint der Bildschirm Wärmeni- veau Ferienzeit. 7. Chng drücken und mit den Plus- und Minustasten den gewünsch- ten Steuermodus während der Ferienzeit einstellen.
- Seite 22 Menü Anwender: Bedienung Raum <Nr.> Betriebsart Bedienung → Räume (nur Einzelraumregelung) Hier wird die Funktionsweise der Anlage für einen bestimmten Raum festgelegt. Sie kann je nach Wunsch des Nutzers eingestellt werden. Verfügbare Betriebsarten: Aus: abgeschaltet, kein Frostschutz Standby: nur Frostschutz-Funktion Manuell: Wärmeniveau manuell am Steuergerät einstellbar von 1.0 bis 5.0 und Frostschutz Man.Lokal: Einstellungen von der Raumeinheit werden verwendet.
- Seite 23 Menü Anwender: Bedienung Raum <Nr.> Aktives Wochenprogramm Bedienung → Räume (nur Einzelraumregelung) Auswahl des aktiven Wochenprogramms für die automatische Einstellung des Wärmeniveaus über die Uhr- zeit und den Wochentag für einen bestimmten Raum. In einem Wochenprogramm kann eingestellt werden, welches Wärmeniveau zu welcher Zeit in der Woche gelten soll. Wochenprogramm 1 ist als Werkseinstellung definiert.
-
Seite 24: Information
24 Stunden registriert hat. Verbindungsstatus Information → TAV-Server (nur mit vorhandenem Gateway) Anzeige des Verbindungstatus zwischen Gateway und tekmar-TAV-Server. Bei einer Anzeige von ~~~ ist keine Verbindung vom Steuergerät zum Gateway 1980/(W)LAN-GWI möglich oder das Gateway ist nicht vorhanden. - Seite 25 Menü Anwender: Information Gateway-ID Information → TAV-Server (nur mit vorhandenem Gateway) Eindeutige Kennung (ID) des Internet-Gateways und damit auch der Anlage am tekmar-TAV-Server. Diese ID wird für die Registrierung der Anlage am TAV-Server benötigt. Siehe auch Montage- und Bedienungsanleitung Internet-Gateway.
-
Seite 26: Einstellung
Menü Anwender: Einstellung Einstellung Ersatz-Temperatur Einstellung → Wohnkomfort Einstellung der bei einem Fehler herangezogenen Außentemperatur für den Soll-Ladegrad. Mit dieser Ein- stellung ist es möglich, den Wärmebedarf der Anlage bei einem Ausfall des Außenfühlers oder des Wetter- berichtes manuell zu steuern. Werkseinstellung: automatisch bei vorhandener Außentemperatur, Einstellbereich: -25°C .. - Seite 27 Menü Anwender: Einstellung Wohnung Nutzung Lüfter Einstellung → Wohnkomfort (nicht Einzelraumregelung) Einstellung, wie häufig die Lüfter der angeschlossenen Heizgeräte über Einstellungen an den lokalen Raum- thermostaten genutzt werden. Je geringer die Lüfternutzung erfolgt, umso höher stellt das System die Aufla- dung ein, um die gewünschte Raumtemperatur mit höheren Anteilen an statischer Entladung zu erreichen.
- Seite 28 Menü Anwender: Einstellung Typ Sommerzeit Einstellung → Datum/Uhrzeit (nicht Zentralsteuerung) Einstellung der automatischen Sommerzeit-Umschaltung. Werkseinstellung: Europa, Einstellmöglichkeiten: Aus | Europa Sprache Einstellung → Sprache Einstellung der Menüsprache. Werkseinstellung: Deutsch, Einstellmöglichkeiten: Deutsch | Englisch Kontrast Einstellung → Display Einstellung des Display-Kontrastes. Helligkeit Menü...
- Seite 29 Notizen...
- Seite 30 Notizen...
- Seite 31 Notizen...
- Seite 32 Regelsysteme GmbH Möllneyer Ufer 17 D-45257 Essen mail@tekmar.de www.tekmar.de B-198~15-USG Stand 2021-07 Änderungen vorbehalten © 2021 tekmar Regelsysteme GmbH...
