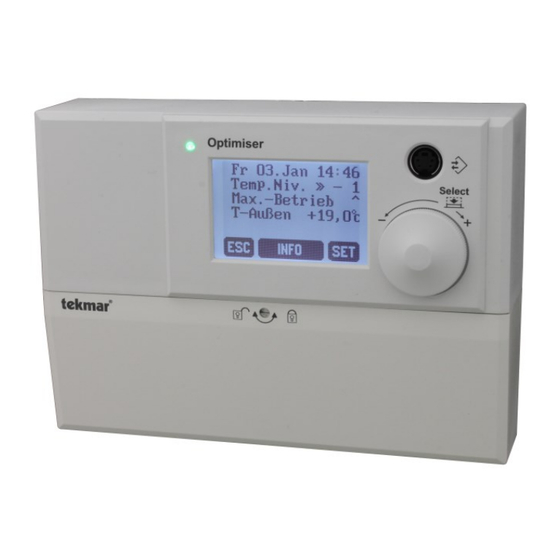

Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Beachten Sie bitte unsere all- Geräte dürfen nicht in Betrieb genommen gemeinen Installations- und werden. Sicherheitshinweise: Die Geräte sind nur für den Einsatz in tro- ckenen Räumen und bei normaler Ver- schmutzung geeignet. Eine Betauung ist Die Optimiser Geräte dürfen nur durch eine...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Allgemeines hauptsächlich für die Direktmontage auf dem Stellantrieb einer Regelzentrale vor- gesehen. Einleitung Bei der Funktionalität und Bedienung gibt Heizungsreglerprogramm OPTI- es keine Unterschiede zwischen den bei- MISER® ist auf Grund der modularen den Serien.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Symbole Einstellung des Temperaturniveaus Neben den Texten werden im Menü einige Wenn die Standardanzeige sichtbar ist, grafische Symbole verwendet, die nachste- kann das Temperaturniveau durch Drehen hend mit ihrer Grundbedeutung erläutert des Select-Knopfes angehoben (= wärmer) werden.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Menübedienung Parameteränderung Mit Drücken von Select in der Standardan- Die Änderung eines Parameters erfolgt in zeige wird das Menü aufgerufen. vier Schritten, wobei der Cursor am Zei- lenanfang den Menüzustand anzeigt: Menüauswahl Schritt 1: Den gewünschten Parameter...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Einstellung der Uhr Schaltprogramme Die Uhr dient zur zeitabhängigen Steue- Die Schaltprogramme dienen zur automati- rung der Betriebsarten und der Schaltpro- schen Umschaltung der Betriebsarten wie gramme. Wenn der Optimiser erstmalig in z.B. reduzierter Betrieb oder Nennbetrieb Betrieb genommen wird oder längere Zeit...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Werkseinstellung Schaltprogramm 1: 2 Schaltpunkte an allen Tagen gleich („Tagbetrieb“) Schaltpunkte Schaltzeit Schaltaktion Tageszuordnung 06:00 Nennbetrieb Mo Di Mi Do Fr Sa So 22:00 Reduzierter Betrieb Mo Di Mi Do Fr Sa So Schaltprogramm 2: 4 Schaltpunkte an allen Tagen gleich.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Schaltprogramme ändern Einstellung Schaltaktion Auswahl Schaltprogramm Nach der Einstellung der Schaltzeit ist die Schaltaktion bereits ausgewählt, ansonsten 2 Nach Anwahl des Menüpunktes „Schaltpro- x Select drücken. Mit +/- die Schaltaktion än- gramm“ Select drücken und mit +/- das ge- dern und mit Set die Einstellung bestätigten...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Bedeutung der Betriebsanzeige-LED Schaltpunkt löschen Den zu löschenden Schaltpunkt anwählen Anzeige Bedeutung (s.o.). Die Auswahl auf Zeile 5 stellen, mit Se- Keine Versorgungs- lect den Parameter anwählen und mit +/- auf spannung „ja“ stellen. Mit Set den Befehl auslösen und Dauerlicht grün...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Konfiguration Außentemperatur Konfiguration ➢ Menübereich „Konfiguration“ aufrufen Achtung: (s.o.) Die Einstellungen im Be- ➢ Auswahl „Außentemperatur“ mit +/-, reich Konfiguration sind nur Select drücken für den Fachmann vorgese- hen, Änderungen können hier dazu führen, Anzeige Erläuterung...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Konfiguration Kessel+Brenner Konfiguration Heizkreis ➢ ➢ Menübereich „Konfiguration“ aufrufen Menübereich „Konfiguration“ aufrufen (s.o.) (s.o.) ➢ Auswahl „Kessel+Brenner“ mit +/-, ➢ Auswahl „Heizkreis“ +/-, Select drücken Select drücken ➢ Nummer des Heizkreises mit +/- aus- Anzeige Erläuterung...
Seite 23
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 motors von Stellung stimmt das zeitliche „vollständig geschlos- Nachstellverhalten sen“ bis „vollständig (Taktzeit) auf eine Soll- geöffnet“ / Istwertabweichung. Der eingestellte Wert Neutr.Zone x,xK Neutrale Zone; Angabe sollte oberhalb der des Temperaturberei- Mischerlaufzeit liegen.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Konfiguration Brauchwasser VL-Ausleg. Soll-Vorlauftemp. am Auslegungspunkt der ➢ Menübereich „Konfiguration“ aufrufen Heizungsanlage; Vor- (s.o.) lauftemp. der beim Er- ➢ Auswahl „Brauchwasser“ +/-, reichen der AT- Auslegungstemperatur Select drücken erreicht werden soll. Anzeige Erläuterung...
Seite 29
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Ebene Regelprogramm 24 26 28 21 27 20 22 23 29 xx:xx Aktion x ● ● ● ● ● ● ● ● ● x x x x x x x ● ● ● ● ● ● ● ● ●...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Maximalbetrieb (Festwertregelung), Heizkreis Symbol Betriebsart Im Maximalbetrieb wird der Vorlaufsollwert Über die manuelle Einstellung oder ein eingestellte Vorlauf- zeitgesteuertes Schaltprogramm können Maximaltemperatur angehoben und die verschiedene Betriebsarten für einen Heiz- Pumpe eingeschaltet. kreis eingestellt werden.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Ein- und Ausschaltoptimierung (optional oder am Gebäude eine neue Anpassung mit Adaption) erfolgen. Für die „Optimierung“ ist der Anschluss ei- Beispiel: ner Wohnungsstation oder abgesetzten VL Sollwert = 40 °C, VL/RL-Diff = 25% Bedieneinheit erforderlich.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Hinweis: Standby, Symbol Das Anheizprogramm kann nur in der Be- Kein Betrieb des Heizkessels. Die triebsart „Stützbetrieb“ aktiviert werden. Frostschutzfunktion bleibt aktiv. Nach Ablauf der Anheizzeit geht der Heiz- kreis daher automatisch in diesen Zustand ...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Bauchwasserspeicher temperatur, wird auch die Speicherlade- pumpe eingeschaltet. Ist dann der Sollwert Betriebsart der Speichertemperatur erreicht, wird der Über die manuelle Einstellung oder ein Kessel wieder ausgeschaltet, die Speicher- zeitgesteuertes Schaltprogramm können ladepumpe bleibt für eine Nachlaufzeit von...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Sonstige Funktionen im eingebauten Zustand zu aktualisieren und damit auch in bestehenden Anlagen Fühlerüberwachung zukünftige Funktionserweiterungen Ein Fühlerfehler wird erkannt, wenn der Leistungsverbesserungen zu nutzen. Über gemessene Fühlerwert außerhalb eines integrierte Kontrollmechanismen wird die definierten Messbereiches liegt.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Werkseinstellung, Einstellgrenzen Parameter Werks- min. max. Auswahl Anmerkung einst. Wert Wert Regler: Funktion „Som“ nur bei RP , Som, 22, 23, 29 Sprache De, En, Fr Uhr: Monat Jahr 2008 2000 2099 Stunde...
Seite 44
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Parameter Werks- min. max. Auswahl Anmerkung einst. Wert Wert kreis (n = 2) und RP 20, 28, 29 (n = 3) Schaltoptimierung Gebäudekonstante Vorlauf- 55°C 25°C 90°C nur RP 20, 23, Maximaltemperatur 24, 26, 27, 28, 29...
Seite 45
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Parameter Werks- min. max. Auswahl Anmerkung einst. Wert Wert AT-Heizbeginn 20°C 15°C 30°C VL-Heizbeginn 20°C 20°C 50°C AT-Auslegung -15°C -25°C 5°C VL-Auslegung 40°C 30°C 90°C Absenkung Nacht -25% -50% Keine Absenkung unter -10°C -25°C...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Statusmeldungen Das interne Meldungsprotokoll des Reglers ist im Menü abfrag- Werten “Modul” (Nummer des Software-Moduls, das die Meldung bar. Es können ca. 200 Statusmeldungen mit dem Datum des generiert hat) und “Code” (Nummer der Meldung) zusammen, Auftretens gespeichert werden, ältere Meldungen werden ggf.
Seite 47
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Heiz/Kühlkreis Fehler bei Messung Vorlauffühler (Kreis 1) Fühler und Kabel überprüfen, ggf. austauschen Fehler bei Messung Rücklauffühler (Kreis 1) Fühler und Kabel überprüfen, ggf. austauschen Fehler bei Messung Raumfühler (Kreis 1) Wohnungsstation und Kabel überprüfen, ggf.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Installation Typ 2233 Regelprogramme Montage Der Optimiser® Typ 2233 (3 Relais) kann für die nachfolgenden Regelprogramme Zur Montage des Optimisers Typ 2233, z.B. verwendet werden: an einer Wand, stehen 3 Befestigungs- Regelprogramm 21: punkte zur Verfügung, deren genaue Lage...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Hinweis: Typ 2233 (Regelprogramm 21, 22, 24) Die Änderung des Regelpro- Netz- RP 21 RP 22 RP 24 gramms ist nur im spannungs- bereich losen Zustand möglich. Beim Netz L Netz L Netz L Wiedereinschalten übernimmt...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Installation Typ 2239 Regelprogramme Der Optimiser® Typ 2239 (9 Relais) kann Montage für die nachfolgenden Regelprogramme verwendet werden: Zur Montage des Optimisers Typ 2239, z.B. Regelprogramm 21: Kessel und Bren- an einer Wand, stehen 3 Befestigungs- punkte zur Verfügung, deren genaue Lage...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Hinweis: Die Änderung des Regelpro- gramms ist nur im span- nungslosen Zustand möglich. Beim Wiedereinschalten übernimmt der Optimiser das neue Regel- programm. Bei einer Änderung des Regel- programms werden automatische alle Pa- rameter auf die Werkseinstellung zurück- gesetzt.
Seite 52
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Typ 2239 (Regelprogramm 21, 22, 24, 27, 23, 26, 20 ,29, 28): Netz- RP 21 RP 22 RP 24 RP 27 RP 23 RP 26 RP 20 RP 29 RP 28 bereich Netz L...
Seite 53
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Fühler- RP 21 RP 22 RP 24 RP 27 RP 23 RP 26 RP 20 RP 29 RP 28 bereich AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler Masse Masse Masse Masse...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Installation Typ 2436 Regelprogramme Der Optimiser® Typ 2436 (6 Relais) kann Montage für die nachfolgenden Regelprogramme verwendet werden: Der Optimiser Typ 2436 wird bei Wand- Regelprogramm 21: Kessel und Bren- montage auf einem Stecksockel montiert,...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Hinweis: Die Änderung des Regelpro- gramms ist nur im spannungs- losen Zustand möglich. Beim Wiedereinschalten übernimmt der Optimiser das neue Regelprogramm. Bei einer Änderung des Regelprogramms werden automatische alle Parameter auf die Werkseinstellung zurückgesetzt.
Seite 56
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Typ 2436 (Regelprogramm 21, 22, 24, 27, 23, 26) Fühler- RP 21 RP 22 RP 24 RP 27 RP 23 RP 26 bereich AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler AT-Fühler Masse Masse Masse Masse...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 übliches Telefonkabel (z.B. Y(ST)Y 2x2x0,8). Der Montagerahmen wird mit zwei Schrauben an der Wand bzw. auf der Dose befestigt. Bei der Montage ist darauf zu achten, dass die Seite mit den Lüftungs- schlitzen nach rechts zeigt. Nach Verdrah-...
Seite 58
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 stabile Messerklinge vorsichtig Grenzen von -5 K bis +5 K in Schritten von Trennfuge zwischen Bedienteil und Grund- 0,5 K. gehäuse und hebelt das Bedienteil heraus. Im unteren Teil der Anzeige erscheint links...
Seite 59
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Symbole für die Zustandsanzeige des Mischer-Heizkreises bzw. Heiz-/Kühlkreises Symbol Bedeutung Handbetrieb Standby oder Stützbetrieb Heizbetrieb ausgesetzt Heizbetrieb anfordern (starten) Heizbetrieb reduziert Heizbetrieb Heizbetrieb maximal Temperaturalarm Frostschutz Umwälzen aktiv Frostschutz Erwärmen aktiv Mischer-Blockierschutz Mischer auf...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Temperaturfühler Witterungsfühler Fühler Erfassung Außen- temperatur. Hinweis: Der Fühler ist möglichst an der Gebäu- deseite, an der Hauptwohnräume liegen, zu installieren. Er muss so montiert wer- den, dass die Kabeleinführung von unten in das Fühlergehäuse erfolgt.
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Widerstandswerte 31er Fühlerserie Abgesetzte Bedieneinheit Im abgeklemmten Zustand können die Temperaturfühler mit einem Ohmmeter überprüft werden. °C Ω °C Ω °C Ω °C Ω -30 24.532 +5 4.520 +40 1.154 +75 375 -25 18.851 +10 3.652 +45 970 +80 324 -20 14.616 +15 2.970 +50...
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Technische Daten Allgemeine Daten Nennspannung 230 V~, 50 Hz Leistungsaufnahme ca. 5,5 VA Schutzklasse Ausgangssignale Typ 2233 3 Relais für Niederspannung, Schaltvermögen max. 6 A, 250 V~ Ausgangssignale Typ 2436 6 Relais für Niederspannung, Schaltvermögen max.
Seite 63
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Optimiser Serie 22.. Schutzart IP 40 (nach EN 60529) Abmessungen 180 mm Breite, 130 mm Höhe, 50 mm Tiefe (62 mm mit Knopf) Befestigung Wandmontage, Kabeleinführung von unten oder hinten Gewicht max. ca. 0,65 kg (je nach Typ verschieden) Optimiser Serie 24..
Montage- und Bedienungsanleitung Optimiser 2233; 2239; 2436 Angaben zur Energieeffizienz gemäß Ökodesign-Richtlinie ohne Wohnungsstation mit Wohnungsstation Regelprogramm Klasse Beitrag [%] Klasse Beitrag [%] RP 21 RP 22 RP 23 RP 24 RP 25 RP 26 RP 27 RP 28 RP 29...
