Inhaltszusammenfassung für Tekmar 1703-GSG

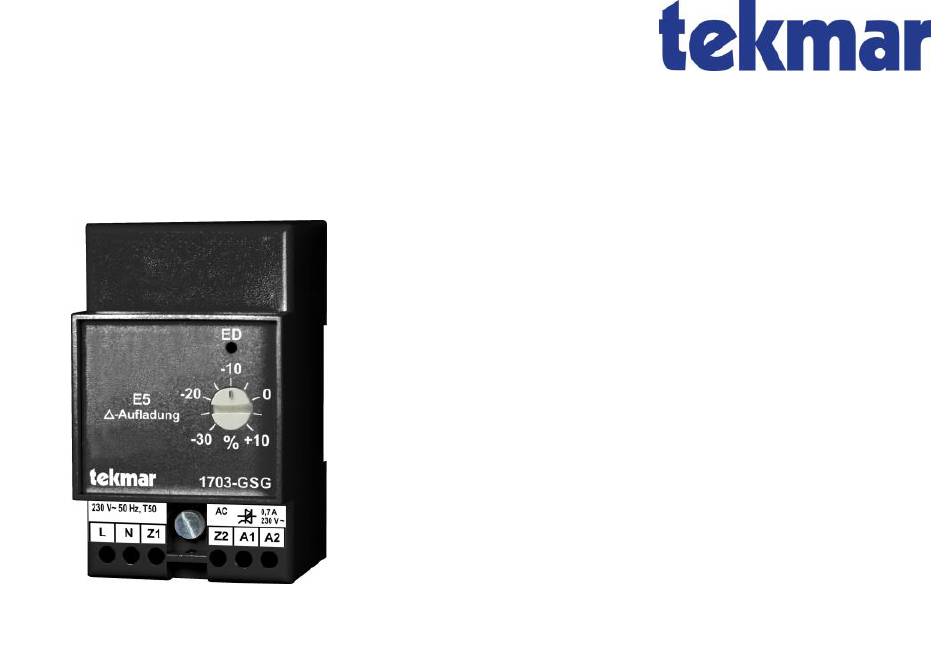

- Seite 1 Gruppensteuergerät 1703-GSG, 1704-GSG Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Lieferumfang Gruppensteuergerät Übersicht ............3 1703-GSG Montage, Installation und Inbetriebnahme ..4 oder 1704-GSG Bedienung ............. 8 Technische Daten ......... 9 Montage- und Bedienungsanleitung Sicherheitshinweise Sicherheitshinweise Bei der Installation und bei allen Arbeiten am Gerät sind stets die beiliegenden Sicherheitshinweise zu... -
Seite 3: Übersicht

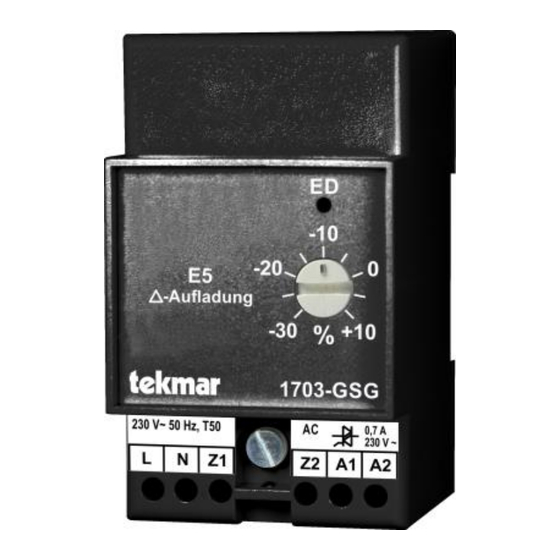

Das Gruppensteuergerät dient zur Verstärkung des Sicherheitshinweise Steuersignals von Zentralsteuergeräten sowie zur Veränderung des zentral vorgegebenen Sollladegra- des. 1703-GSG für AC-Steuersignale (ED-System) 1704-GSG für DC-Steuersignale (0,91 - 1,43V). Gerätebeschreibung Ein Gruppensteuergerät ermöglicht eine gesonderte Steuerung von jeweils einzelnen Heizgruppen, zum Beispiel in einer Wohnung innerhalb einer Speicher- heizungsanlage in einem Mehrfamilienhaus. -
Seite 4: Montage, Installation Und Inbetriebnahme
Die beiliegenden Sicherheitshinweise sind zu sicherung ist im Gerätesockel untergebracht beachten. (siehe Technische Daten). Hinweise für den Fachmann 1703-GSG Die maximale zulässige Steuerleistung beträgt Das Gerät hat einen Platzbedarf von 3 Teilungsein- heiten. 160 W. Es ist darauf zu achten, dass die maxi- male Steuerleistung nicht überschritten wird. - Seite 5 Montage, Installation und Inbetriebnahme Prüfung des Ausgangs im 1703-GSG 1704-GSG Die Leuchtdiode ED zeigt an , wenn der Aus- An das Gruppensteuergerät können maximal 20 gang eingeschaltet ist. Ein Phasenprüfer an den Speicherheizgeräte angeschlossen werden. Es können auch ältere Bauknecht-Speicherheiz- Klemmen A1, A2 muss im Takt mit der Leuchtdi- geräte in „E“-Ausführung mit elektronischen Auf-...
- Seite 6 Montage, Installation und Inbetriebnahme Anschlussübersicht 1703-GSG Bedienung 1703-GSG...
- Seite 7 Montage, Installation und Inbetriebnahme Bedienung 1704-GSG Anschlussübersicht 1704-GSG...
-
Seite 8: Bedienung
Bedienung Bedienung Grundeinstellungskorrekturen: Einstellen der Aufladung Problem Einstellkorrektur Das Gruppensteuergerät erlaubt, den Sollladegrad Einsteller E5 um min. 5% Zu wenig Ladung in den „+“-Bereich stellen des Zentralsteuergerätes für den angeschlossenen Wohnbereich über den Einsteller E5 um bis zu 10% Einsteller E5 um min. 5% Zu viel Ladung zu erhöhen bzw. -
Seite 9: Technische Daten
Technische Daten Technische Daten 1703-GSG und 1704-GSG Anschlussspannung: 230 V AC, 50 Hz Leistungsaufnahme: ca. 2 VA Anzugsdrehmoment ≤ 0,5 Nm Anschlussklemmen: Umgebungstemperatur: 0 °C bis 50 °C Schutzklasse: II nach entsprechendem Einbau Schutzart: IP 00 nach DIN 40050 Norm:... -
Seite 10: 1704-Gsg
Technische Daten 1704-GSG Ein- und Ausgangssignal: Sicherheitskleinspannung 1,43 ... 0,91 V DC Ansteuerbare Speicherheizgeräte: max. 20 Gerätesicherung: G Schmelzeinsatz F2 nach DIN 41660 (100 mA flink, Reservesicherung im Gerätesockel) - Seite 11 Technische Daten Richtlinien Abmessungen Das Produkt entspricht den folgenden Richtlinien und Vorschriften: EMV-Richtlinie Niederspannungsrichtlinie RoHS-Richtlinie WEEE-Reg.-Nr.: DE 75301302...
- Seite 12 Regelsysteme GmbH Möllneyer Ufer 17 D-45257 Essen mail@tekmar.de www.tekmar.de MB-170~34-GSG Stand 2020-04 Änderungen vorbehalten © 2020 tekmar Regelsysteme GmbH...
