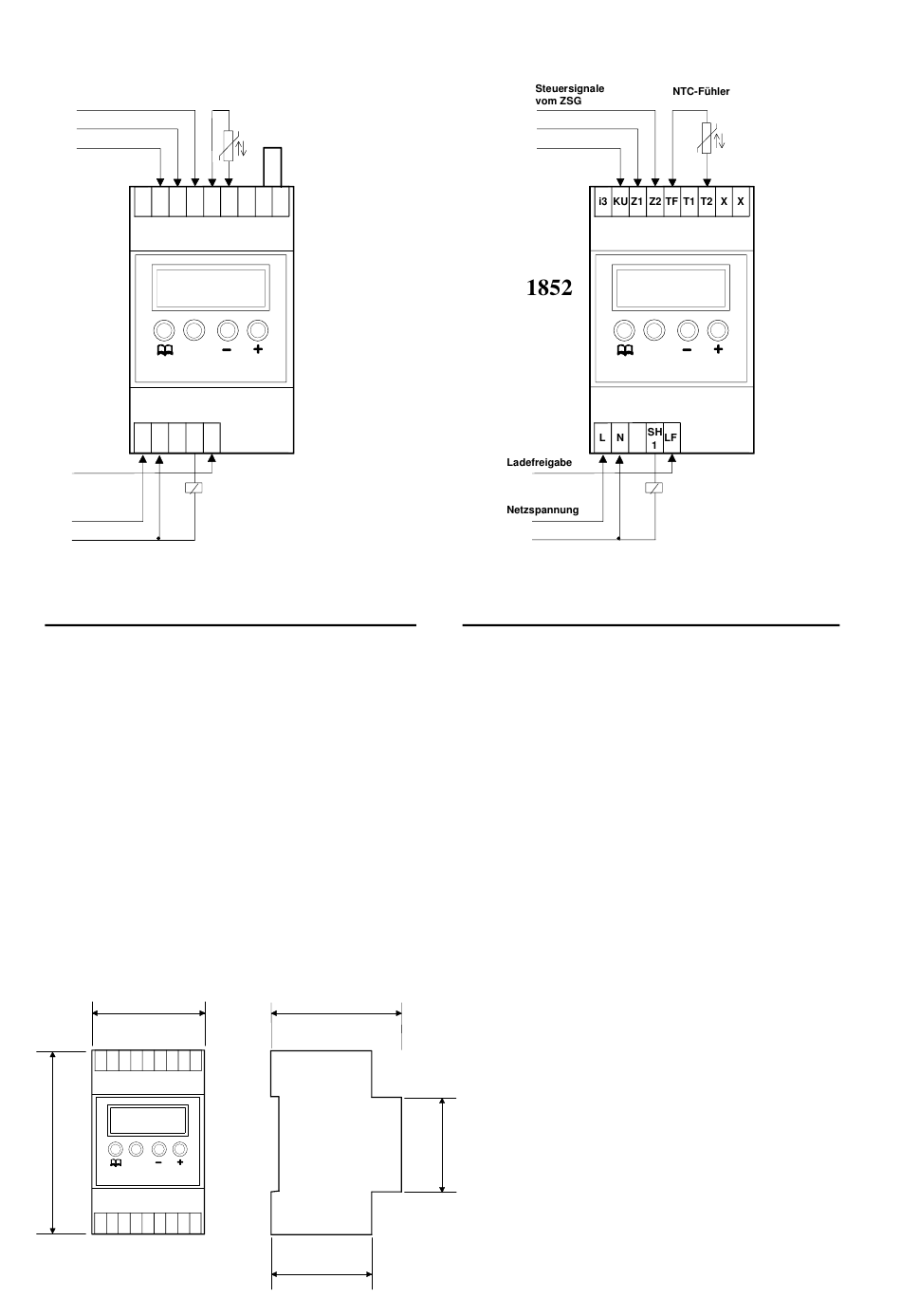

Anschlussbild 1; mit Normfühler
(25°C / 2 KOhm; R850)
Steuersignale
vom ZSG
i3 KU Z1 Z2 TF T1 T2 X X
1852
PROG
SET
SH
L N
LF
1
Ladefreigabe
Netzspannung
Klemmen des ALR; obere Anschlussleiste
Kleinspannungsanschlüsse
Klemmen
Funktion / Erklärung
I3
mit TF brücken um die
Installationsebene zu aktivieren
KU
Umschaltung Tag-/Nachtkennlinie
(Signal vom ZSG)
Z2, Z1
Steuersignale vom ZSG
TF
Gemeinsamer Anschluss
Restwärmefühler
T1
Anschluss Normfühler (2000 Ohm)
T2
Anschluss NTC-Fühler (470 Ohm
Abmessungen in mm:
54
i3 KU Z1 Z2 TF T1 T2 T3 T4
NACHT
PROG
TAG
88
SET
Aufladeregler
SH
L N
LF
1
Normfühler
Brücke
NACHT
TAG
Aufladeregler
61
49
Anschlussbild 2; mit NTC-Fühler
(25°C / 470 Ohm; R70, R801)
Klemmen des ALR; untere Anschlussleiste
Niederspannungsanschlüsse
Klemmen
Funktion / Erklärung
L
Versorgungsspannung
N
Versorgungsspannung
SH1
Ansteuerung des Ladeschützes
LF
Ladefreigabe vom EVU
)
45
- 7 -
NACHT
PROG
TAG
SET
Aufladeregler
