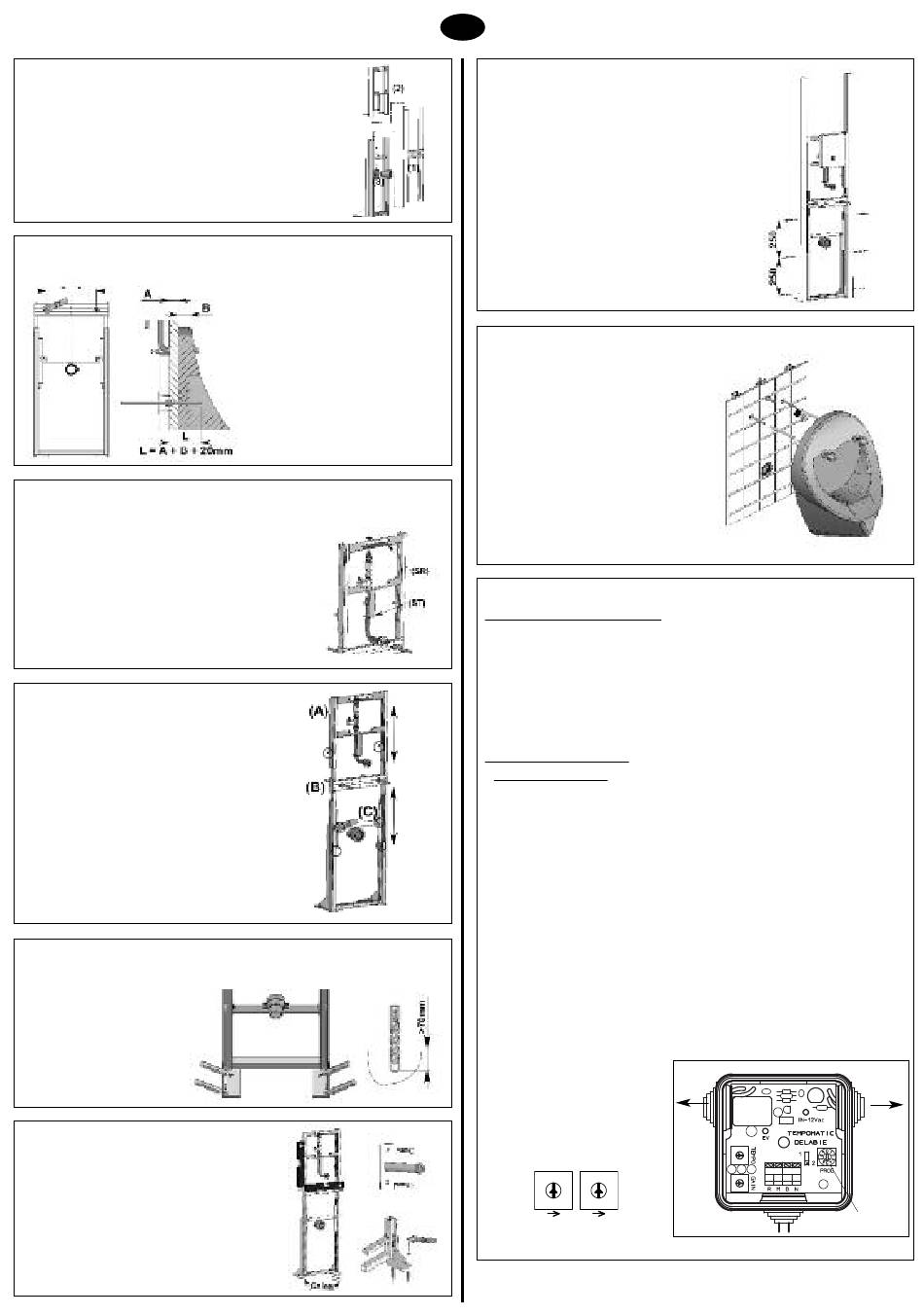

1 - Montaż
(1) Wsunąć poprzeczkę na wewnętrzny stelaż.
(2) Założyć górną ramę wsuwając ją na pręty.
(3) Założyć obręcz na mocowaniu i zainstalować
króciec.
2 - Instalacja gwintowanych trzpieni
3 - Instalacja zaworu i rury
(1) Umieścić zawór na
mocowaniu (SR) za
pomocą 2
przeciwnakrętek.
(2) Zainstalować rurę
przekładając ją przez
otwór w elemencie
mocującym (ST)
4 - Regulacja poprzeczek
Nastawić wysokość
poprzeczek (A,B,C) zgodnie z
wysokością zaczepienia
pisuaru przewidzianą przez
producenta, następnie
przykręcić 6 śrub.
5 - Oznakowanie i odwierty w posadzce
Zaznaczyć na podłodze
miejsce na otwory do
mocowań.
Wywiercić otwór Ø14 mm o
głębokości minimum 70 mm.
6 - Poziomowanie i mocowanie
(1) Wypoziomować wkładając
dostarczone podkładki między
podstawę, a podłogę.
(2) Wywiercić otwory w ścianie i
przytwierdzić mocowania
ścienne.
(3) Włożyć kołki rozporowe w
posadzkę i przytwierdzić stelaż.
(1) Wyregulować rozstaw
gwintowanych trzpieni i
długość L w zależności od
wymiarów pisuaru.
(2) L = A + B + 20 mm.
A = Grubość ściany.
B = Grubość pisuaru
PL
7 - Mocowanie profili i łączenia
Zamocować profile na stelażu.
Podłączyć zasilanie w wodę i odpływ.
8 - Mocowanie pisuaru
• Włożyć uszczelkę do pisuaru.
• Umiejscowić syfon (nie
dostarczony) w pisuarze.
• Założyć plastikowe osłony na
gwintowane trzpienie,
dopasować/przyciąć tak, aby
trzpień wystawał 20 mm poza
osłonę.
• Umieścić pisuar na trzpieniach i
dokręcić plastikowymi nakrętkami.
• Wcisnąć nakładki.
9 - Uruchamianie TEMPOMATIC

ZASILANIE ELEKTRYCZNE :

Należy instalować moduł elektryczny zgodnie z obowiązującymi normami w
danym kraju (we Francji NF C 15-100, w Polsce PN-HD 60364). Instalować nasz
transformator (chroniony bezpiecznikiem) nr 406000 lub 406220 zamawiany
osobno, zgodny z normą EN 60742, w skrzynce elektrycznej lub na
instniejącej tablicy rozdzielczej. Musi być chroniony wyłącznikiem
wielobiegunowym. (Kable muszą być mocowane na stałe : obręcz/twarda
izolacja). Podłączyć transformator do modułu elektronicznego kablem
znormalizowanym 2x1 mm
ZASILANIE W WODĘ :
• Przepłukać instalację.
• Zalecane ciśnienie dynamiczne (przy wypływie) : 1 do 5 bar.
• Wypływ przy 2 bar : 0,32 l./sek. - przy 3 bar : 0,5 l./sek.
• Obliczyć średnice rur biorąc pod uwagę możliwe natężenia wypływu oraz
pozostałe ciśnienie dynamiczne.
FUNKCJONOWANIE :
• Fabrycznie, rozdzielnik "PROG" i mostek są ustawione w pozycji 1, co
odpowiada następującemu funkcjonowaniu :
• Moduł jest pod napięciem 12V : żółta dioda IN 12Vac się świeci.
• Pojawienie się użytkownika przed pisuarem powoduje 2 sekundowe
spłukiwanie wstępne : zielona dioda EV się świeci.
• Oddalenie się użytkownika powoduje spłukanie pisuaru : zielona dioda EV
się świeci.
• Funkcję wstępnego spłukiwania można usunąć ustawiając "PROG" w
pozycji 2.
• Spłukiwanie okresowe co12 godz. po ostatnim użyciu.
USTAWIENIA :
ODLEGŁOŚĆ DETEKCJI regulowana od 0 do 30 cm potencjometrem "GAIN"
znajdującym się w skrzynce. Nie
ustawiać potencjometru w
pozycjach skrajnych min. lub max.
CZAS WYPŁYWU regulowany
od 1 do 12 sekund
potencjometrem "TEMPO".
Zalecany czas wypływu wynosi
7 sekund.
TEMPO GAIN
Ulotka techniczna dostępna na zapytanie.
SERWIS POSPRZEDAŻOWY I POMOC TECHNICZNA :
Tel.: (022)789 40 52 e-mail: info@delabie.pl
Ostatnia wersja tej ulotki jest dostępna na stronie : www.delabie.pl
