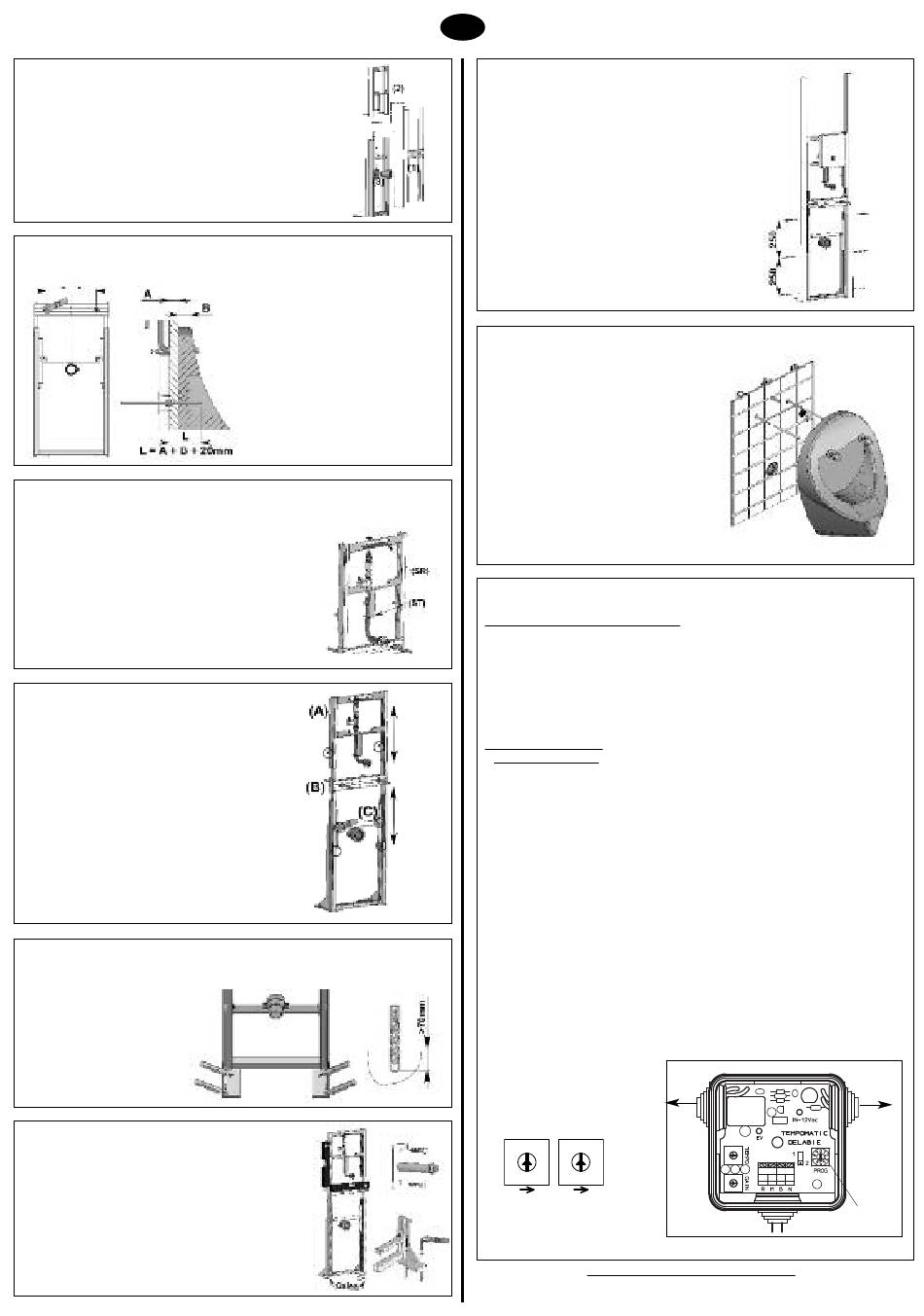

1 - Montage
(1) Monteer het verbindingsstuk op het onderste frame
door de 2 in elkaar te schuiven.
(2) Schuif het bovenste frame op de buizen.
(3) Bevestig de buisklem op de steun en monteer de
afvoermof.
2 - Plaatsen van de draadstangen
3 - Plaatsen van de kraan en de spoelpijp
(1) Bevestig de kraan op het
frame (SR) met behulp van
2 contramoeren.
(2) Monteer de spoelpijp door
ze in de opening van het
bevestigingselement (ST) te
schuiven.
4 - Afregelen hoogte
Regel de hoogte van de
verschillende delen van het frame
(A,B,C) in functie van de
installatievoorschriften
meegeleverd met het urinoir en
span de 6 schroeven vervolgens
goed aan.
5 - Markeren en boren voor voetsteun
Markeer de plaats van de
sleufgaten op de vloer (x4).
Boor vervolgens de gaten
(Ø14) met een diepte van
minimum 70 mm.
6 - Waterpas stellen en bevestigen
(1) Zorg ervoor dat het frame waterpas
staat en gebruik hiervoor de
meegeleverde regelvoetjes.
(2) Boor in de muur de gaten voor de
muurverankeringen en bevestig die
vervolgens.
(3) Plaats de pluggen in de voorziene
gaten in de vloer en bevestig het
voorzetsysteem.
(1) Bepaal de hartafstand van de
draadstangen en de lengte L in
functie van de afmetingen van
het urinoir.
(2) L = A + B + 20 mm.
A= Dikte beplating
B = dikte urinoir
NL
7 - Bevestigen van de opstanden
en aansluiten
Bevestig de opstanden op het frame.
Sluit de toevoer- en afvoerbuizen aan.
8 - Plaatsen van het urinoir
• Bevestig de spoelpijp op het urinoir.
• Plaats een afvoerhevel (niet bijgeleverd).
• Plaats de plastic hulzen op de
draadstangen en regel af. Het uiteinde van
de draadstang moet 20 mm uit de huls
steken.
• Monteer het urinoir en bevestig met plastic
moeren.
• Clips de afdekkapjes vast.
9 - Inwerkingstelling van de TEMPOMATIC

ELEKTRISCHE AANSLUITING:

De installatie moet gebeuren conform de plaatselijk geldende wetgeving ter zake.
Installeer onze veiligheidstransformator (beschermd d.m.v. een smeltveiligheid)
ref. 406000 of 406220 afzonderlijk te bestellen, conform de norm EN 60742,
ofwel in een elektrische schakelkast ofwel op een bestaand verdeelpaneel. Te
beveiligen d.m.v. een differentieel schakelaar. (Kabels dienen vast geplaatst te zijn in
een beugel of kabelgoot). Verbind de transformator met de elektronische module
d.m.v. een genormaliseerde kabel van 2 x 1mm
WATERTOEVOER:
• Spoel de installatie.
• Aanbevolen dynamische druk (bij uitloop): 1 tot 5 bar.
• Debiet bij 2 bar: 0,32 l/sec – bij 3 bar: 0,5 l/sec.
• Bereken de diameters van de leidingen in functie van het benodigde debiet en van
de dynamische werkelijke druk.
WERKING:
• De keuzeknop "PROG" en de jumper worden in de fabriek standaard ingesteld
op stand 1 wat met de volgende werking overeenstemt:
• Het toestel komt onder 12 V spanning te staan: het gele LED lampje IN 12Vac
begint te branden.
• De aanwezigheid van een gebruiker voor het urinoir stelt een voorspoeling van 2
seconden in werking: het groene LED lampje EV begint te branden.
• Bij het weggaan van de gebruiker wordt het urinoir gereinigd: het groene LED
lampje EV begint te branden.
• De functie "voorspoeling" kan worden uitgeschakeld door "PROG" in stand 2 te
plaatsen.
• Periodieke spoeling elke 12 u na het laatste gebruik.
AFREGELEN:
DETECTIE-AFSTAND regelbaar van 30 tot 0 cm met de potentiometer "GAIN" die
zich in de sturing bevindt. De potentiometers niet in stand mini of maxi plaatsen.
ZELFSLUITING rregelbaar van 1 tot
12 seconden met de potentiometer
"TEMPO". De aanbevolen looptijd
bedraagt 7 seconden.
TEMPO GAIN
Onderhoudsvoorschriften op aanvraag verkrijgbaar.
NAVERKOOPDIENST EN TECHNISCHE DIENST:
Tél.: + 32 (0)2 520 16 76
De laatste bijgewerkte versie van deze folder is beschikbaar op www.delabie.fr
2
.
