5.3.3 Stecker und Kabelmontage

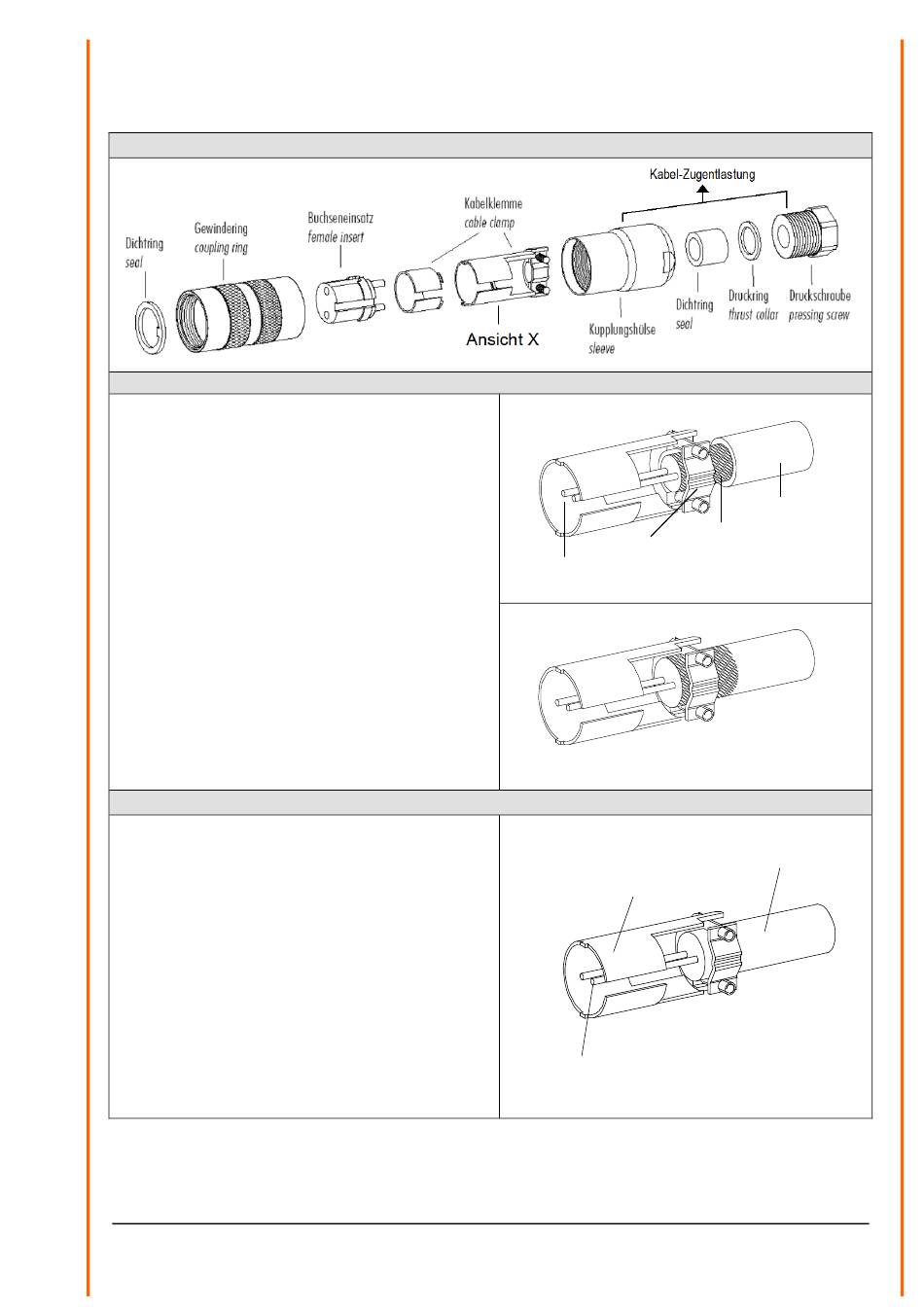

Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme
Kabelkonfektioniung: Mit Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel auffä-
deln.
2. Kabelmantel 20 mm abisolieren,
freiliegenden Schirm 15 mm kürzen,
Kabellitzen 5 mm abisolieren.
Zu Kabelmontage 1:
Schrumpfschlauch oder Isolierband zwischen
Litzen und Schirm bringen.
Zu Kabelmontage 2:
Wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlöten,
Schirm in Kabelklemme positionieren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung mon-
tieren.
6. Kabel- Zugentlastung mit Schraubenschlüssel
(SW16 und 17) fest anziehen.
Kabelkonfektioniung: Ohne Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel auffä-
deln.
2. Kabelmantel 20 mm abisolieren.
3. Freiliegenden Schirm 20 mm kürzen.
4. Kabellitzen 5 mm abisolieren.
5. Kabellitzen an Buchseneinsatz anlöten.
6. Kabelklemme positionieren.
7. Kabelklemme anschrauben.
8. Übrige Teile gemäß oberer Darstellung mon-
tieren.
9. Kabel- Zugentlastung mit Schraubenschlüssel
(SW16 und 17) fest anziehen.
Kabelmontage 1
Ansicht X
Kabelklemme
Kabellitze
Kabelmontage 2
Ansicht X
Kabelklemme
Kabellitzen
10 - 24
Kabelmantel
Schirm
Kabelmantel
