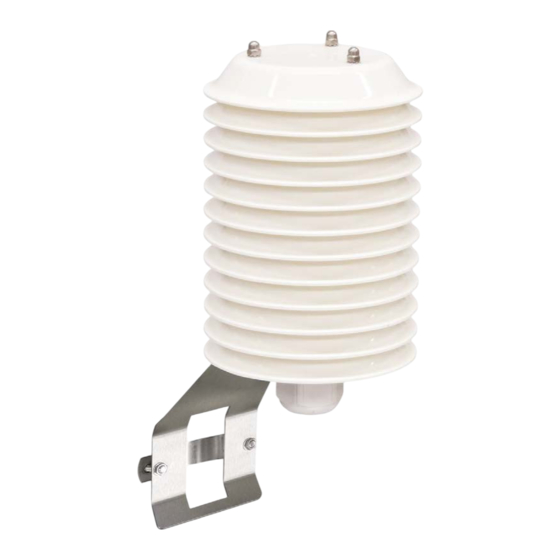

- Seite 1 Wetter- und Strahlungsschutz - Compact Bedienungsanleitung 1.1025.80.101, 1.1025.55.0xx 1.1025.55.0xx 1.1025.80.101 Dok. No. 021965/10/22 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteausführung ......................4 Anwendung ........................4 Aufbau und Arbeitsweise ....................5 Installation........................5 Mechanische Montage....................6 Elektrischer Anschluss für Geräte mit Lüfter .............. 8 Lüfterstatus ........................ 8 Wartung .......................... 9 Technische Daten ......................11 Ersatzteile ........................11 Maßbild 1.1025.55.0xx ....................12 Maßbild 1.1025.80.xxx ....................13 EC-Declaration of Conformity ..................14 11 UK-CA-Declaration of Conformity ..................15 Abbildungsverzeichnis... -
Seite 4: Geräteausführung
Wetter und Strahlungsschutz Passende Messwertgeber Bestell - Nr. 1.1025.55.000 Hygro-Thermogeber-compact 1.1005.54.xxx 1.1025.55.001 Hygro-Thermo-Baro-compact 1.1006.54.xxx 1.1025.80.101 Temperatur- Sensor-compact 2.1280.00.xxx 1.1025.55.008 Messwertgeber mit Ø 6..9mm 1.1025.55.015 Messwertgeber mit Ø 12...17mm 1.1025.55.011 Messwertgeber mit Ø 21...25mm 2 Anwendung Ungeschützte Temperatur- und Feuchtesensoren können durch Strahlung und Niederschlag hinsichtlich ihrer Messwerte beeinträchtigt werden. -
Seite 5: Aufbau Und Arbeitsweise
3 Aufbau und Arbeitsweise Die UV-beständigen weißen Kunststofflamellen verhindern direkte und reflektierende Bestrahlung des Sensors. Das Lamellenmaterial zeichnet sich aus durch sehr gute Reflexionseigenschaften, geringe Wärmeleitfähigkeit und beste Witterungsbeständigkeit. Bei der Ausführung 1.1025.80.101 mit Lüfter wird die Luft angesaugt, anschließend mit der erforderlichen Strömungsgeschwindigkeit am Sensor vorbeigeführt und unter den oberen 4 Schutzkappen wieder abgegeben. -
Seite 6: Mechanische Montage
4.1 Mechanische Montage Werkzeug • Schraubenschlüssel (SW 19/30/36/42) • Kleiner Schraubendreher • Schraubenschlüssel SW 8 Wetter- und Strahlungsschutz Montage Der Wetter- und Strahlungsschutz an einer für die Klimamessung repräsentativen Stelle zu montieren. Der bestimmungsmäßige Betrieb ist senkrecht. Der Wetter- und Strahlungsschutz wird mit einem Halter geliefert. -
Seite 7: Abbildungsverzeichnis Abbildung 1: Montagemöglichkeiten
Montagemöglichkeiten: Wetter- u. Strahlungsschutz -compact Sensor Standfuß- oder Mast- Montage Wandbefestigung Blitzschutzstab compact Art.-Nr. 506 351 Standfuß oder Mast Traverse kurz – compact Art.-Nr. 4.3171.40.000 Beispiel Windgeber – compact Zapfen – komplett Art.-Nr. 506 350 Traverse - compact Art.-Nr. 4.3171.30.000 Abbildung 1: Montagemöglichkeiten... -
Seite 8: Elektrischer Anschluss Für Geräte Mit Lüfter
4.2 Elektrischer Anschluss für Geräte mit Lüfter 1.1025.80.101 Abbildung 2: Kabelbelegung 4.3 Lüfterstatus Der Statusausgang signalisiert den Zustand des Lüfters. Ein High-Signal zeigt an, dass der Lüfter korrekt arbeitet, ist der Ausgang 0V liegt eine Fehlfunktion vor. Abbildung 3: Anschluss des Statusausgangs Der Widerstand R muss so dimensioniert werden, dass der Strom über den Statusausgang 10mA nicht überschreitet. -
Seite 9: Wartung
5 Wartung In Betrieb kann der Wetter u. Strahlungsschutz durch Umwelteinflüsse mehr oder weniger verschmutzen z.B. durch Staub, Insektenbefall oder ähnliches. Deshalb empfehlen wir den Wetter u. Strahlungsschutz in bestimmten Intervallen zu reinigen. Das Intervall ist abhängig vom Standort und dem zu erwartenden Verschmutzungsgrad. Das Gerät ist mit einem feuchten Tuch und Pinsel zu reinigen. -
Seite 10: Abbildung 5: Kabelführung Nach Austausch Der Lüfterbaugruppe
Abbildung 5: Kabelführung nach Austausch der Lüfterbaugruppe Abbildung 6: Kabelführung nach Aufsetzen der zweiten Schutzkappe © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021965/10/22 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 10 von 16... -
Seite 11: Technische Daten
6 Technische Daten 1.1025.55.0xx, 1.1025.80.101 Material Lamellen Polycarbonat (UV-stabilisiert), weiß Halter Edelstahl Gewicht 1.1025.80.101 ca. 0,75kg Gewicht 1.1025x55.00x ca. 0,65kg Zulässige Umgebungsbedingungen für -50 … +80°C den Einsatz Alle vorkommenden Situationen der rel. Feuchte einschließlich Betauung Schutzklasse IP67 Abmessungen Siehe Maßbilder 1.1025.80.101 Statusausgang Type... -
Seite 12: Maßbild 1.1025.55.0Xx
8 Maßbild 1.1025.55.0xx [mm] [mm] [mm] [mm] [mm] [mm] [mm] [SW]** [mm] 1.1025.55.000 Ø120 275 Ø35-50 36 Ø15-21 1.1025.55.001 Ø120 275 Ø55-60 36 Ø15-21 1.1025.55.008 Ø120 275 Ø35-50 19 Ø 6 - 9 1.1025.55.011 Ø120 282 Ø35-50 42 Ø21-25 1.1025.55.015 Ø120 275 Ø35-50 30 Ø12-17 * K = Maß... -
Seite 13: Maßbild 1.1025.80.Xxx
9 Maßbild 1.1025.80.xxx [mm] [mm] [mm] [mm] [mm] [mm] [mm] [SW] [mm] 1.1025.80.101 Ø120 316 Ø35-50 Ø15-21 SW = Schlüsselweite; K = Maß für Sensordurchmesser © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021965/10/22 Tel. -
Seite 14: Ec-Declaration Of Conformity
10 EC-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Product: Weather and Thermal Radiation Shield - compact Doc. Nr. 2009-44643_CE Article Overview : 1.1025.80.101 1.1025.55.000 1.1025.55.001 1.1025.55.008 1.1025.55.011 1.1025.55.015 The indicated products correspond to the essential requirem ent of the follow ing European Directives and Regulations: 2014/30/EU 26.02.2014... -
Seite 15: Uk-Ca-Declaration Of Conformity
11 UK-CA-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Product: Weather and Thermal Radiation Shield - compact Doc. Nr. 2009-44643_CA Article Overview : 1.1025.80.101 1.1025.55.000 1.1025.55.001 1.1025.55.008 1.1025.55.011 1.1025.55.015 The indicated products correspond to the essential requirem ent of the follow ing Directives and Regulations: 1091 08.12.2016... - Seite 16 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021965/10/22 Tel.
