Kupplungsdose 507550 (Binder, Serie 423), EMV mit Kabelklemme
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren,
Freiliegenden Schirm 15mm kürzen
Kabellitzen 5mm abisolieren ..
zu Kabelmontage 1:
Schrumpfschlauch oder Isolierband
zwischen Litzen und Schirm bringen.
zu Kabelmontage 2:
Wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlöten,
Schirm in Kabelklemme positionieren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung
montieren.
6. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.
2.4 Stecker Anschlussbelegung (Funktionsbeispiele)
Anmerkung:
- Die genaue Funktionszuordnung ist dem Beiblatt „Werkseinstellung" zu
entnehmen.
- Die Pins 1 bis 6 (einschließlich) sind galvanisch von der
Versorgungsspannung und vom Gehäuse getrennt.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com

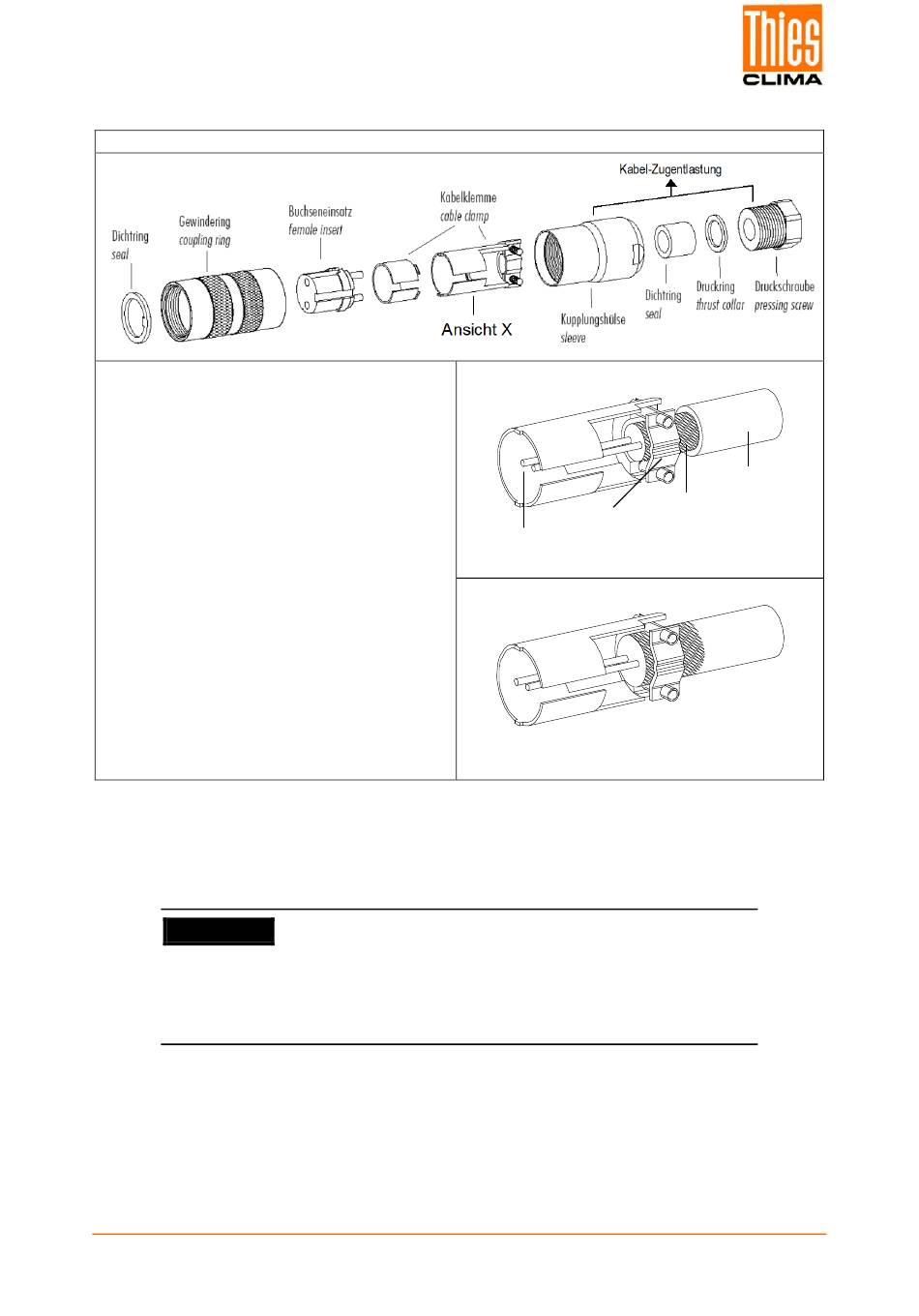

Abbildung 1: Montage Kupplungsdose
Kabelmontage 1
Ansicht X
Schirm
Kabelklemme
Kabellitze
Kabelmontage 2
Ansicht X
Kabelmantel
