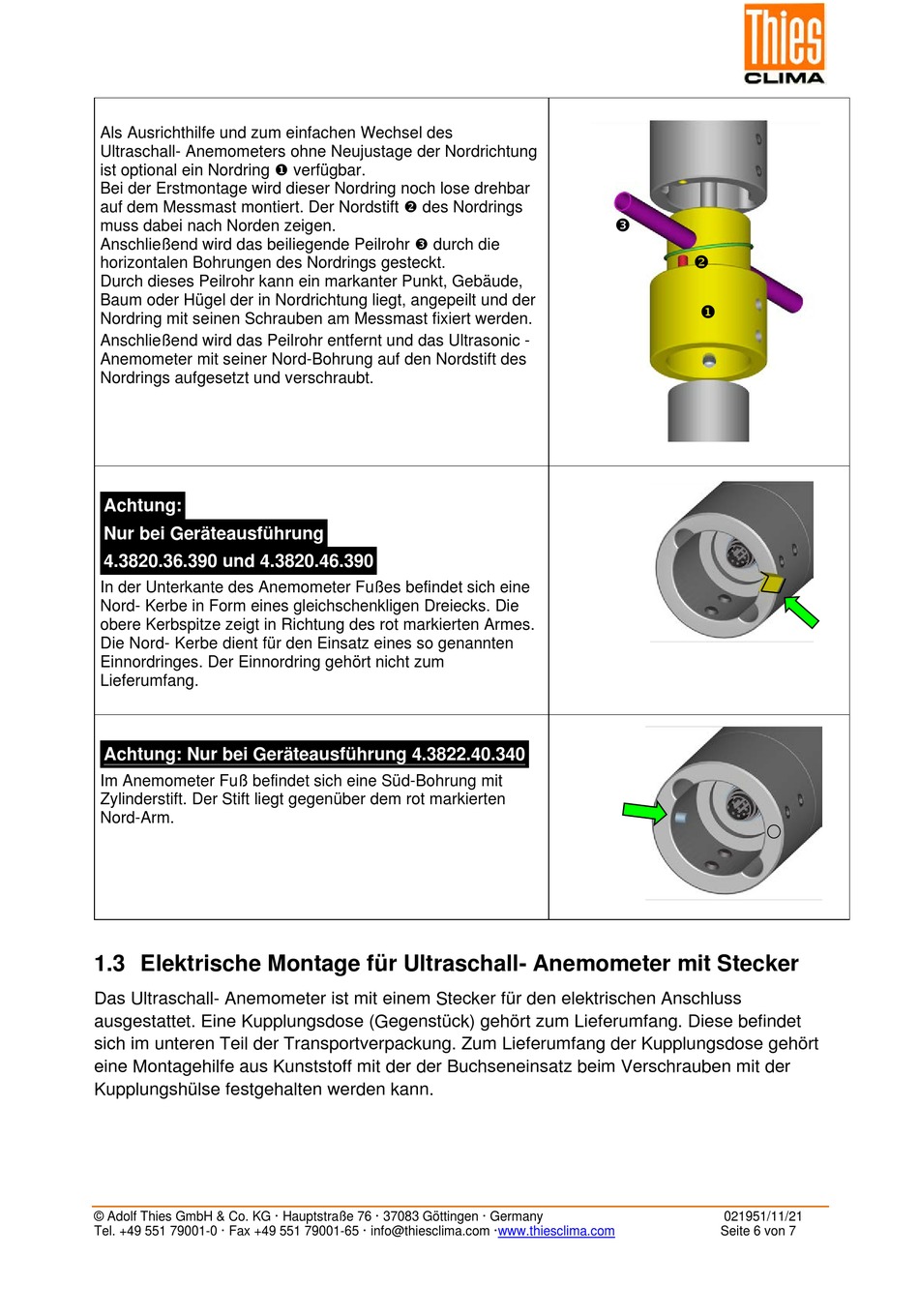

Als Ausrichthilfe und zum einfachen Wechsel des
Ultraschall- Anemometers ohne Neujustage der Nordrichtung
ist optional ein Nordring verfügbar.
Bei der Erstmontage wird dieser Nordring noch lose drehbar
auf dem Messmast montiert. Der Nordstift des Nordrings
muss dabei nach Norden zeigen.
Anschließend wird das beiliegende Peilrohr durch die
horizontalen Bohrungen des Nordrings gesteckt.
Durch dieses Peilrohr kann ein markanter Punkt, Gebäude,
Baum oder Hügel der in Nordrichtung liegt, angepeilt und der
Nordring mit seinen Schrauben am Messmast fixiert werden.
Anschließend wird das Peilrohr entfernt und das Ultrasonic -
Anemometer mit seiner Nord-Bohrung auf den Nordstift des
Nordrings aufgesetzt und verschraubt.
Achtung:
Nur bei Geräteausführung
4.3820.36.390 und 4.3820.46.390
In der Unterkante des Anemometer Fußes befindet sich eine
Nord- Kerbe in Form eines gleichschenkligen Dreiecks. Die
obere Kerbspitze zeigt in Richtung des rot markierten Armes.
Die Nord- Kerbe dient für den Einsatz eines so genannten
Einnordringes. Der Einnordring gehört nicht zum
Lieferumfang.
Achtung: Nur bei Geräteausführung 4.3822.40.340
Im Anemometer Fuß befindet sich eine Süd-Bohrung mit
Zylinderstift. Der Stift liegt gegenüber dem rot markierten
Nord-Arm.
1.3 Elektrische Montage für Ultraschall- Anemometer mit Stecker
Das Ultraschall- Anemometer ist mit einem Stecker für den elektrischen Anschluss
ausgestattet. Eine Kupplungsdose (Gegenstück) gehört zum Lieferumfang. Diese befindet
sich im unteren Teil der Transportverpackung. Zum Lieferumfang der Kupplungsdose gehört
eine Montagehilfe aus Kunststoff mit der der Buchseneinsatz beim Verschrauben mit der
Kupplungshülse festgehalten werden kann.
