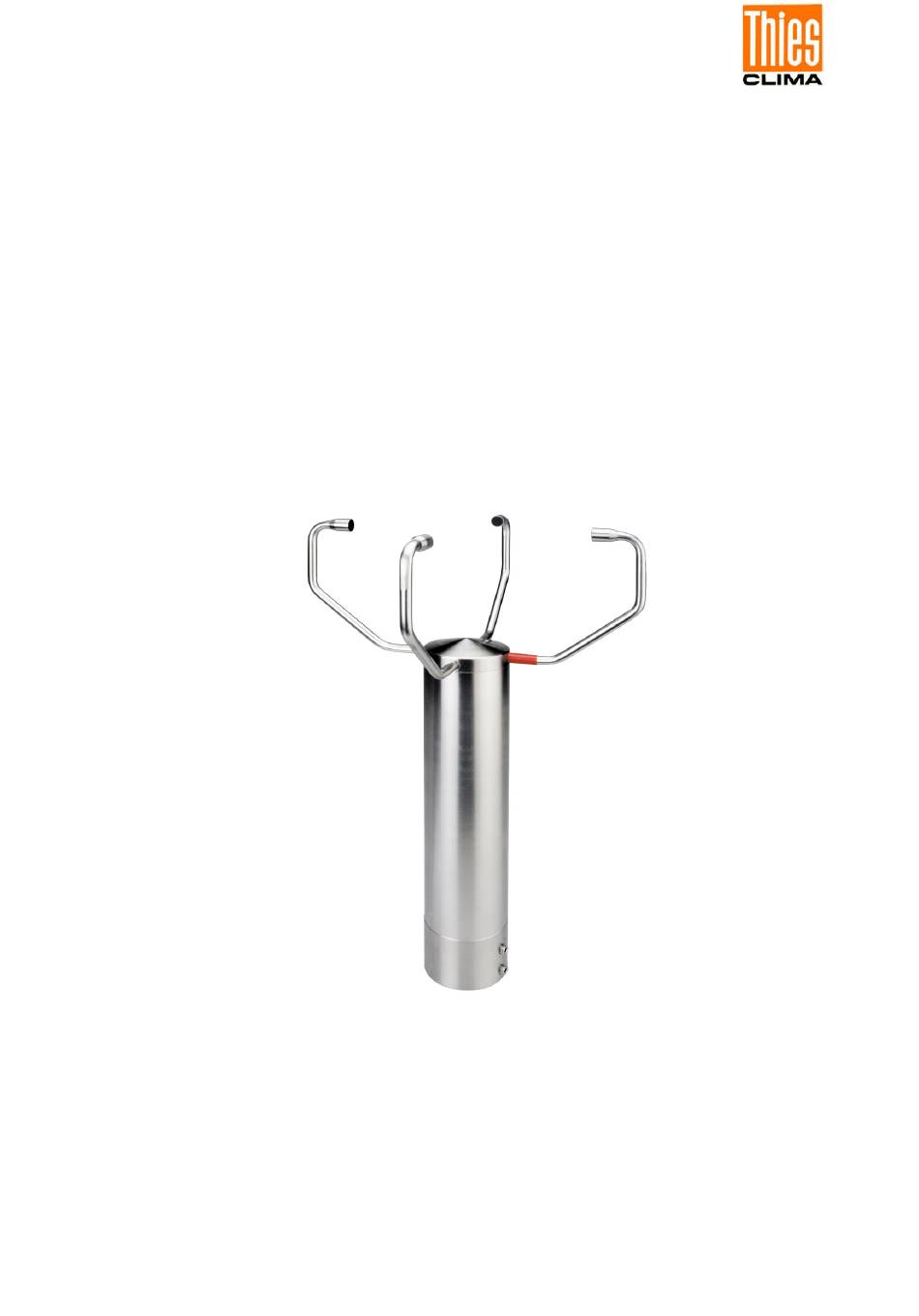

- Seite 1 Ultrasonic Anemometer 2D Kurz - Bedienungsanleitung 4.382x.xx.xxx ab Softwareversion V3.18 Dok. No. 021951/11/21 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Abbildung 2: Montage Kupplungsdose ...................8 Patent Patent Nr.: EP 1 448 966 B1 Patent No.: US 7,149,151 B2 Lieferumfang 1 x Ultrasonic Anemometer 2D 1 x Kurz - Bedienungsanleitung (die gesamte Bedienungsanleitung steht als Download zur Verfügung) 1 x Beiblatt: Werkseinstellung 1 x Werkszeugnis Die Bedienungsanleitung liegt unter folgendem Link zum Download bereit: https://www.thiesclima.com/db/dnl/4.382x.xx.xxx_US-Anemometer-2D_d.pdf... -
Seite 4: Anemometer Montage
Bedienungsanleitung Diese Bedienungsanleitung beschreibt alle Anwendungs- und Einstellungsmöglichkeiten des Gerätes. Die Auslieferungs-Einstellung des Ultrasonic Anemometer 2D erfolgt im Werk. Die Zuordnung zur Werkseinstellung ergibt sich aus der Bestell- Nr. und der dazu gehörigen „Werkseinstellung“. Bestellnummer und Einstellung siehe Beiblatt „Werkseinstellung“... - Seite 5 Bei der Nordausrichtung mittels Kompass sind die Ortsmissweisung (= Abweichung der Richtung einer Magnetnadel von der wahren Nordrichtung) und störende Magnetfelder vor Ort (z.B. Eisenteile, elektrische Leitungen) zu beachten. Ausrichtung des Anemometers auf einem Schiff • Der Bezugspunkt für das Anemometer ist die Schiffslängsachse wobei der Schiffsbug „0°“...
-
Seite 6: Elektrische Montage Für Ultraschall- Anemometer Mit Stecker
Als Ausrichthilfe und zum einfachen Wechsel des Ultraschall- Anemometers ohne Neujustage der Nordrichtung ist optional ein Nordring verfügbar. Bei der Erstmontage wird dieser Nordring noch lose drehbar auf dem Messmast montiert. Der Nordstift des Nordrings muss dabei nach Norden zeigen. Anschließend wird das beiliegende Peilrohr ... -
Seite 7: Kabel, Kabelkonfektionierung, Montage Der Kupplungsdose
1.3.1 Kabel, Kabelkonfektionierung, Montage der Kupplungsdose Die Anschlussbelegung ist dem Beiblatt „Werkseinstellung“ zu entnehmen. Beispiele siehe Kapitel 3.4.2. Das anzuschließende Kabel selbst muss folgende Eigenschaften aufweisen: 8 Adern; 0,5 bis 0,75mm² Aderquerschnitt für die Versorgung; min. 0,14mm² Aderquerschnitt für die Datenkommunikation; 7- 8mm Kabeldurchmesser, UV- Beständigkeit, Gesamt- Schirmung. - Seite 8 Kupplungsdose 507550 (Binder, Serie 423), EMV mit Kabelklemme 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln. Ansicht X 2. Kabelmantel 20mm abisolieren, freiliegenden Schirm 15mm kürzen, Kabellitzen 5mm abisolieren. Kabelmantel zu Kabelmontage 1: Schirm Schrumpfschlauch oder Isolierband Kabelklemme zwischen Litzen und Schirm bringen.
-
Seite 9: Stecker Anschlussbelegung (Funktionsbeispiele) Für Geräte: 4.382X.xx.xxx
1.3.2 Stecker Anschlussbelegung (Funktionsbeispiele) für Geräte: 4.382x.xx.xxx Anmerkung: - Die genaue Funktionszuordnung ist dem Beiblatt „Werkseinstellung“ zu entnehmen. - Die Pins 1 bis 6 (einschließlich) sind galvanisch von der Versorgungsspannung und vom Gehäuse getrennt. - Gerät 4.3824.34.319 wir mit 17m Kabel fest angeschlossen geliefert. •... - Seite 10 Schirm Schirm gegen elektrische Felder 1.3.2.1 Stecker- Anschlussbelegung für Gerät: 4.3821.31.319 Anmerkung: - Die Pins 1 bis 6 (einschließlich) sind galvanisch von der Versorgungsspannung und vom Gehäuse getrennt. - Bei diesem Gerätetyp stehen die in der Bedienungsanleitung beschriebenen Funktionen des PIN 3 auf PIN 2 zur Verfügung. •...
- Seite 11 Bei Wechselstromversorgungen (Transformatoren) müssen diese Anschlüsse phasengedreht und bei DC- Versorgung mit getauschter Polarität angeschlossen werden ( + an PIN 3 und – am gemeinsamen Pin 7 der Gehäuse-Heizungsversorgung, sowie – am Pin 8 und + am gemeinsamen Pin 7 für die Elektronik- und Heizungsversorgung), siehe auch folgendes Anschlussschaltbild.
- Seite 12 1.3.2.3 Stecker-Anschlussbelegung für Gerät: 4.3820.34.317 Anmerkung: Bei diesem Gerätetyp steht keine der in der Bedienungsanleitung beschriebenen Funktionen des PIN 3 zur Verfügung. • Sicht auf Serielle Schnittstelle, HD, analoge Ausgänge, Gehäuseheizung Lötanschluss der mit eigener Versorgung Kupplungsdose Belegung Funktion Analogausgang Windgeschwindigkeit TXD- / RXD- Serielle Schnittstelle 24V AC/DC 3,33A* Versorgung für Arm-Heizung...
-
Seite 13: Elektrische Montage Für Ultraschall- Anemometer Mit Kabelverschraubung
1.4 Elektrische Montage für Ultraschall- Anemometer mit Kabelverschraubung Das Ultraschall- Anemometer ist über eine Kabelverschraubung mit einem fest angeschlossenen Kabel ausgestattet. Das Kabelende ist offen. Die Ader-Enden sind mittels Pinnummern auf Kabel-Kennzeichnungsringen gekennzeichnet. 1.4.1 Kabel- Anschlussbelegung (Funktionsbeispiel) Anmerkung: - Die genaue Funktionszuordnung ist dem Beiblatt „Werkseinstellung“ zu entnehmen. -
Seite 14: Wartung
• Kabelbelegung: Analoge Ausgänge, serielle Schnittstelle Halbduplex Farbcode Belegung Funktion weiß Analogausgang Windgeschwindigkeit. grün TXD- / RXD- Serielle Schnittstelle. schwarz 1 ADIO Heizungssteuerung. braun Analogausgang Windrichtung. gelb TXD+ / RXD+ Serielle Schnittstelle. schwarz 2 AGND Masse für Analogausgang und serieller Schnittstelle. schwarz 3 AC/DC Versorgung, verpolungssicher. -
Seite 15: Technische Daten
4 Technische Daten Windgeschwindigkeit Messbereich 0,01 ... 85m/s (Anlauf: 0,01m/s) Skalierung des Analogausgangs frei wählbar ≤5m/s: ±0,1m/s (RMS - Mittel über 360°) Genauigkeit ±2% vom Messwert (RMS - Mittel über >5m/s: 360°) Auflösung 0,1m/s: in den Telegrammen: Nr. 1 bis 5, 7 bis 9, 11 bis 13 0,01m/s: in den benutzerdefinierten Telegrammen: (Nr.6) - Seite 16 Eingangsbereich 0 bis +10,0V Datenverarbeitung Ausgabe der Messwerte im anwenderspezifischen Telegramm. ±0,1% im Bereich –50 ... +70°C Genauigkeit Linearität, integral INL: typ. < 6 LSB Effective noise Typ. 14Bit* * bei DC-Versorgung zur Vermeidung free Bits von dynamischem Übersprechen in der Anschlussleitung.
-
Seite 17: Maßbild
5 Maßbild Nordmarkierung Ø 70 Stecker / Kabel Aufnahme Ø 50 mm, 40 mm tief im Schaft für Mastrohr 1 ½ “ im Schaft © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021951/11/21 Tel. - Seite 18 Ø60 Nord-Bohrung Ø 5,1 +0,1 8 tief Süd-Bohrung Ø 6; 10mm Nord- Bohrung von unten Ansichten von unten Nordmarkierung Nord-Kerbe 11mm breit 60° 9,5 tief Nord- Kerbe Ansichten von unten © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021951/11/21 Tel.
- Seite 19 © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021951/11/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 19 von 20...
-
Seite 20: Weitere Informationen / Dokumente Als Download
