5.2 Mechanische Montage

Hinweis:
Die elektrische Montage sollte soweit vorbereitet sein, dass Stecker und Kabel
durch Geräteträger, Mast, Traverse etc. durchgeführt sind und zum Zeitpunkt der
folgenden "Mechanischen Montage" mit dem Windrichtungsgeber verbunden
werden kann, hierzu siehe auch Kapitel 5.3. / 5.4.
Die Montage des Windrichtungsgebers muss auf einen, für die Messung, geeigneten Geräteträger
erfolgen. Maße zum Windrichtungsgeber siehe Kapitel 10.
Werkzeug:
Innensechskantschlüssel Gr. 3
(Inbusschlüssel).
Ablauf:

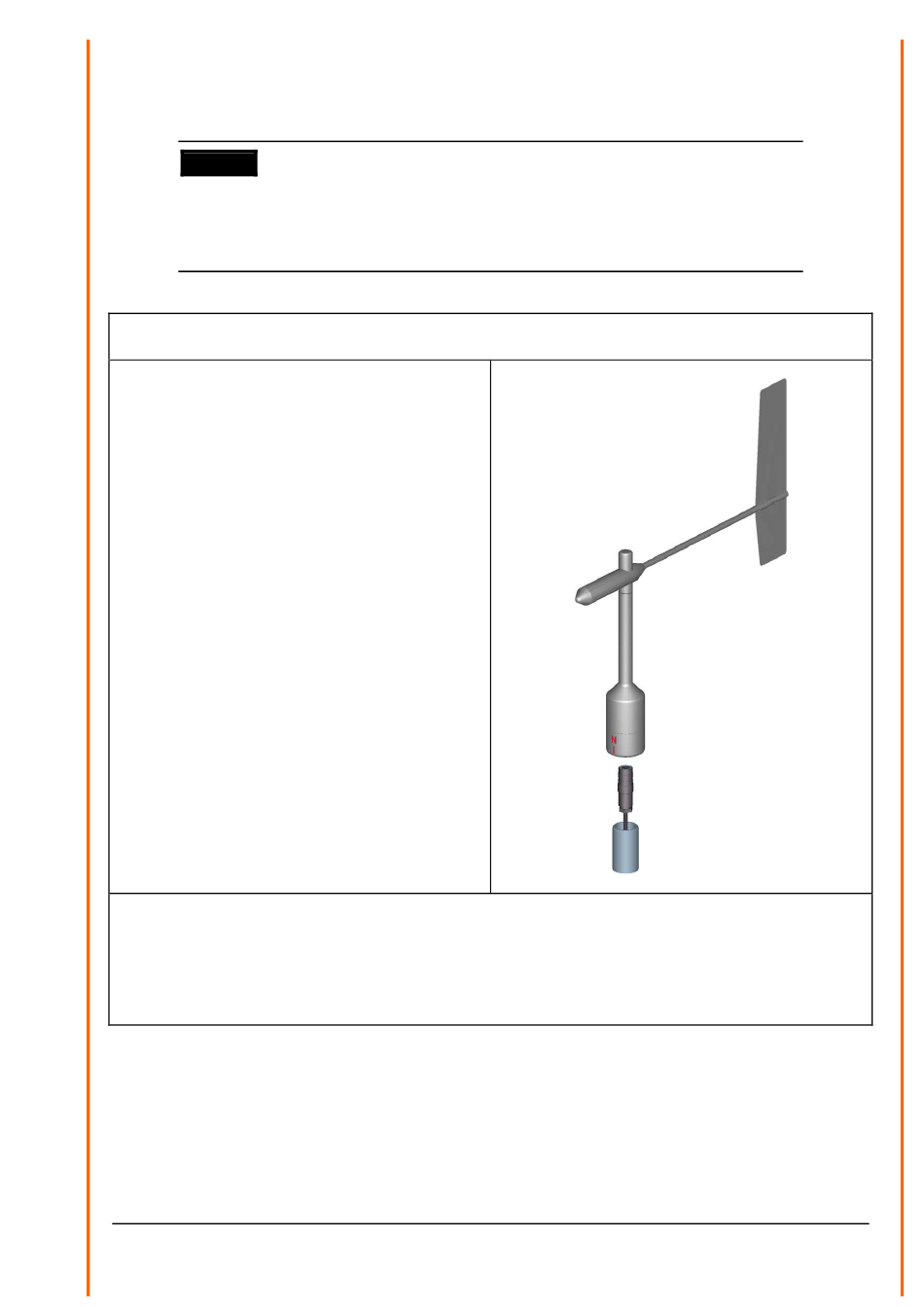

1. Kabel / Steckverbindung des Windrich-
tungsgebers durch die Bohrung des
Masten, Rohr, Ausleger etc. führen.
2. Windrichtungsgeber auf Mast, Rohr, Aus-
leger etc. aufsetzen.
3. Windrichtungsgeber nach „Nord"
ausrichten (Ablauf siehe Kapitel 5.2.1).
4. Windrichtungsgeber durch die zwei M6-
Innen-Sechskantschrauben sichern.
Hinweis:
Geeignet als Geräteträger sind Masten, Rohre, Traversen, Ausleger, Adapter, Adapter aus POM
zur isolierten Montage, die den Befestigungsmaßen des Windgebers und den statischen Erforder-
nissen entsprechen.
Der Innendurchmesser des Geräteträgers sollte auf Grund von Stecker- und Kabeldurchführung
≥ 20mm sein.
