Thies CLIMA 2D Compact Kurzbedienungsanleitung

Ultrasonic anemometer

Werbung

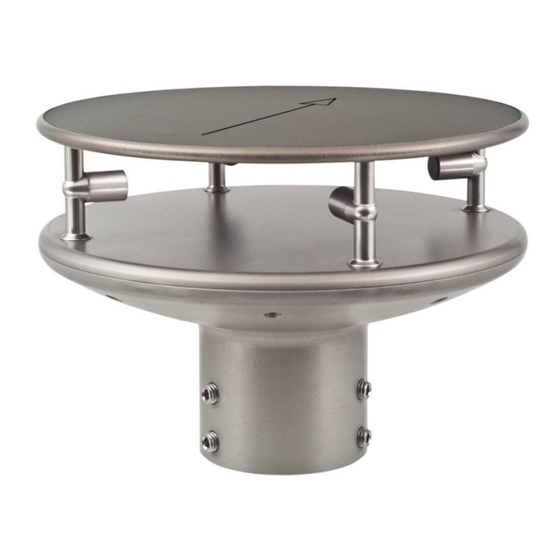

Ultrasonic Anemometer 2D Compact
Kurz - Bedienungsanleitung
4.387x.xx.xxx
ab Softwareversion V3.14 Stand: 07/2020
Dok. No. 021945/10/21
T H E W O R L D O F W E A T H E R D A T A

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Thies CLIMA 2D Compact

  • Seite 1 Ultrasonic Anemometer 2D Compact Kurz - Bedienungsanleitung 4.387x.xx.xxx ab Softwareversion V3.14 Stand: 07/2020 Dok. No. 021945/10/21 T H E W O R L D O F W E A T H E R D A T A...
  • Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beach- ten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
  • Seite 3: Inhaltsverzeichnis

    „Werkseinstellung“ Bestellnummer und Einstellung siehe Beiblatt „Werkseinstellung“ Der Anwender kann mit Hilfe der ausführlichen Bedienungsanleitung die Werkseinstellung über die serielle Schnittstelle des Ultrasonic Anemometers 2D Compact auf seine Bedürf- nisse anpassen. Inhaltsverzeichnis Geräteausführungen ....................... 4 Installation........................4 Mechanische Montage....................4 Nordausrichtung / Positionierung ................
  • Seite 4: Geräteausführungen

    45° zu einer Messstrecke montiert wird, um mögliche Störungen durch Reflexionen zu vermeiden. 2.1 Mechanische Montage Die bestimmungsgemäße Montage des ULTRASONIC ANEMOMETER 2D compact erfolgt auf einem Rohrstutzen von Ø 50mm und mindestens 40mm Länge. Der Innendurchmesser des Rohrstutzens muss mindestens 25mm betragen, da der ULTRASONIC von unten elektrisch angeschlossen wird.
  • Seite 5 Werkzeug: Innensechskantschlüssel Gr. 4 Ablauf: 1. Das vorbereitete Kabel / Steckverbindung des Ultraschall- Anemometers durch die Bohrung des Masten, Rohr, Ausleger etc. führen und Verbinden. 2. Das Ultraschall- Anemometer auf Mast, Rohr, etc. aufsetzen. 3. Das Ultraschall- Anemometer „Positionie- ren“. Siehe Kapitel 2.2 4.
  • Seite 6: Nordausrichtung / Positionierung

    2.2 Nordausrichtung / Positionierung Nordausrichtung (Positionierung) des Anemometers bei einer Wetterstation Zur exakten Bestimmung der Windrichtung muss das Anemometer eingenordet / positio- niert werden. Ablauf: 1. Das Ultraschall- Anemometer „Positionie-  ren“ durch drehen auf dem Mast-Rohr, bis  der Orientierungspfeil in Richtung Norden (Geografisch-Nord) zeigt.
  • Seite 7: Elektrische Montage Für Ultraschall - Anemometer

    Positionierung des Anemometers auf einer Windkraftanlage Zur exakten Bestimmung der Windrichtung muss das Anemometer zur Generator-Nabe aus- gerichtet montiert sein. Ablauf (bei Generatornabe Nord): 1. Das Ultraschall- Anemometer „Positionieren“ durch drehen auf dem Mast-Rohr, bis der Orientierungspfeil (parallel zur Generator- Achse) in Richtung Generator- Nabe zeigt.
  • Seite 8: Kabel, Kabelkonfektionierung, Steckermontage

    2.3.1 Kabel, Kabelkonfektionierung, Steckermontage Die Anschlussbelegung ist dem Beiblatt „Werkseinstellung“ zu entnehmen. Beispiele siehe Kapitel 2.2.2. Das anzuschließende Kabel selbst muss folgende Eigenschaften aufweisen: 8 Adern; 0,5 … 0,75mm² Aderquerschnitt für die Versorgung ; min. 0,14mm² Aderquerschnitt für die Datenkommunikation ; 7 … 8mm Kabeldurchmesser, UV- Beständigkeit, Gesamt- Schirmung.
  • Seite 9: Stecker Anschlussbelegung (Funktionsbeispiele)

    Kupplungsdose 507550, 8-pol., (Binder, Serie 423), EMV mit Kabelklemme Kabel-Zugentlastung Ansicht X 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln. Ansicht X 2. Kabelmantel 20mm abisolieren, Freiliegenden Schirm 15mm kürzen Kabellitzen 5mm abisolieren. Kabelmantel zu Kabelmontage 1 Schirm Schrumpfschlauch oder Isolierband zwi- Kabelklemme schen Litzen und Schirm bringen.
  • Seite 10 • Serielle Schnittstelle, Vollduplex Sicht auf Lötanschluss der Kupplungsdose Pin Belegung Funktion RXD- Serielle Schnittstelle TXD- Serielle Schnittstelle CONTROL Funktion programmierbar RXD+ Serielle Schnittstelle TXD+ Serielle Schnittstelle AGND Masse für Serielle Schnitt- stelle 24V AC/DC nom. (-) Spannungsversorgung* 24V AC/DC nom. (+) Spannungsversorgung* Schirm •...
  • Seite 11: Wartung

    3 Wartung Da das Gerät ohne bewegliche Teile, d.h. verschleißfrei arbeitet, sind nur minimale Service- arbeiten erforderlich. Das Gerät unterliegt der natürlichen Verschmutzung, der Verschmut- zungsgrad ist abhängig vom Standort. Wenn nötig können das Gerät und die Sensorflächen von Schmutz-Rückständen befreit werden. Die Reinigung kann mit nicht-aggressiven Reini- gungsmitteln, Wasser und einem weichen Tuch bei routinemäßigen Überprüfungen, soweit notwendig, durchgeführt werden.
  • Seite 12 Windrichtung Messbereich 0 ... 360° 2,0° bei WG > 1m/s Genauigkeit Auflösung 1°: In den Telegrammen 1, 2 0,1°: Im Telegrammen 3, 4 Virtuell Temperatur Messbereich -50 ... +70 °C 2,0K (unbeheizt und ohne Sonneneinstrahlung) Genauigkeit Auflösung 0,1K in den Telegrammen 2 und 7 Luftdruck Messbereich 300 ...
  • Seite 13 IP 68 Schutzart - gilt bei bestimmungsgemäßer Montage, siehe Kapitel 4. Betriebsvorbereitung Vereisungsresistenz Ohne Wandler- nach THIES STD 012001 heizung Mit Wandlerhei- Vereisungsresistenz nach THIES STD 012002 zung EN 61326, 61000-6-2, 61000-6-3 Gehäuse Aluminium, seewasserresistent Oberfläche: Hart eloxiert mit Eigenfärbung Schichtdicke: 40 …...
  • Seite 14: Maßbild

    6 Maßbild Weitere Informationen / Dokumente als Download Weitere Informationen können in der Bedienungsanleitung nachgelesen werden. Dieses Do- kument sowie die Kurz-Bedienungsanleitung liegen unter folgendem Link zum Download be- reit. Kurz-Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.387x.xx.xxx_US-Anemometer-2D-compact_deu_kurz Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.387x.xx.xxx_US-Anemometer-2D-compact_deu.pdf © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/21 Tel.
  • Seite 15 © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com Seite 15 von 16...
  • Seite 16 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/21 Tel.
