Thies CLIMA First Class Bedienungsanleitung
Windrichtungsgeber
Vorschau ausblenden
Andere Handbücher für First Class:
- Bedienungsanleitung (38 Seiten) ,
- Bedienungsanleitung (22 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Thies CLIMA First Class
Inhaltszusammenfassung für Thies CLIMA First Class

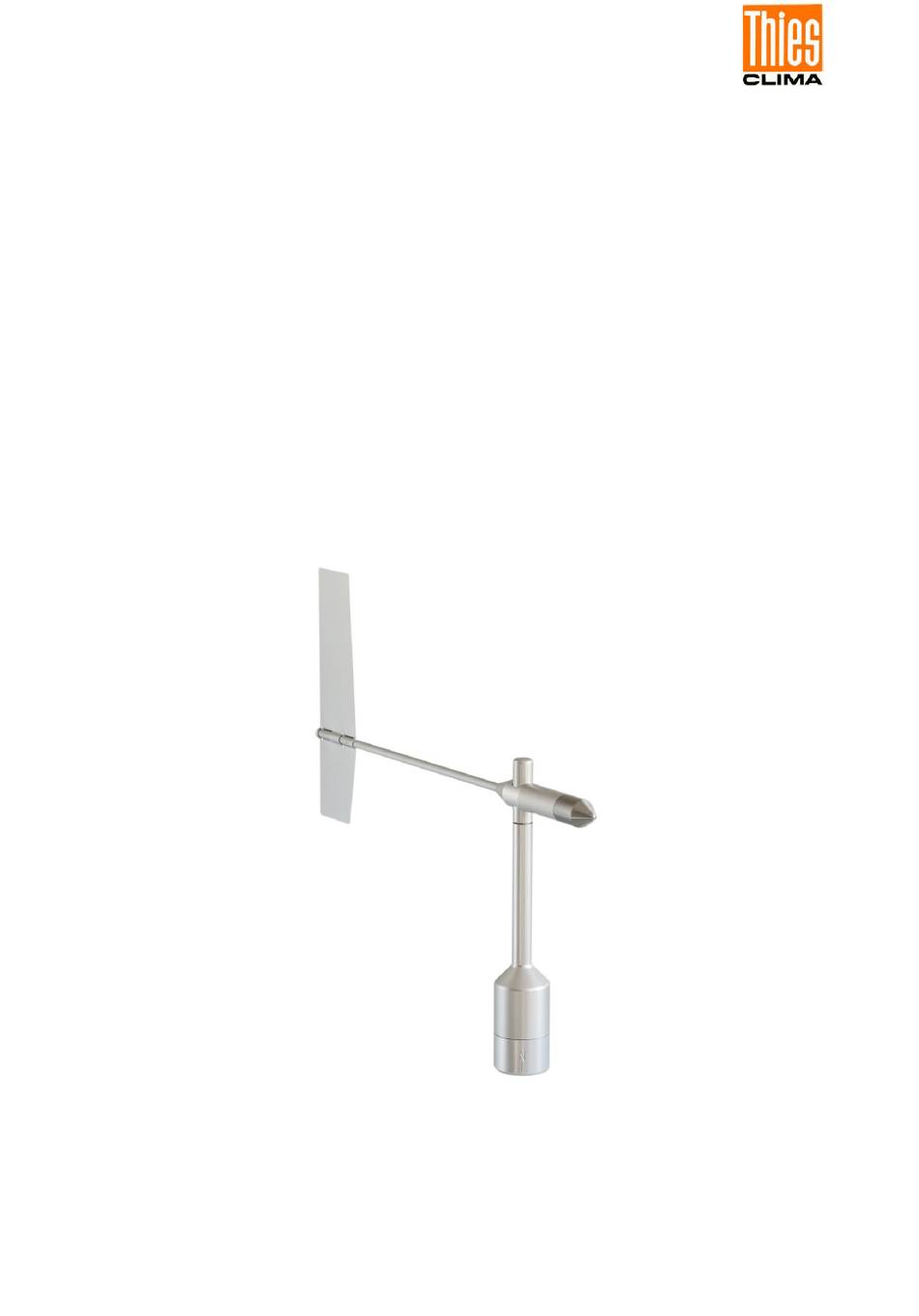

- Seite 1 Windrichtungsgeber >>First Class<< Bedienungsanleitung 4.3151.x0.001 Low Power Gerät mit Digitalausgang, 10Bit seriell synchron Dok. No. 021743/08/21 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteausführungen ....................... 4 Anwendung ........................4 Arbeitsweise ........................5 Empfehlung Standortwahl / Standardaufstellung ............. 5 Installation........................6 Windfahnenmontage ....................7 Mechanische Montage....................8 Elektrische Montage ....................10 5.3.1 Kabel .........................10 5.3.1.1 Kabelempfehlung ..................10 5.3.2 Kabelschirm ......................10 5.3.2.1 Anschlussempfehlung für den Kabelschirm ..........11 5.3.3 Stecker und Kabelmontage ................12 Anschluss-Schaltbild .................... -
Seite 4: Geräteausführungen
1 Geräteausführungen Bestell - Nr. Messbereich Elektrischer Versorgung Heizung Ausstattung Ausgang 4.3151.00.001 0 ... 360° Digital: 3,3 … 42VDC 10 Bit Seriell (24V AC / DC) Synchron Digital: 4.3151.10.001 0 ... 360° 3,3 …42VDC nein 10 Bit Seriell Synchron 4.3151.90.001 0 ... -
Seite 5: Arbeitsweise
Die Versorgung der optionalen Heizung ist separat mit einer Gleich- oder Wechselspannung von 24V vorgesehen. Die Heizung sorgt mit sehr hoher Wahrscheinlichkeit dafür, dass der Windrichtungsgeber First Class auch unter extremen meteorologischen Vereisungs- bedingungen nicht blockiert. Die äußeren Teile des Gerätes sind aus korrosionsbeständigem eloxiertem Aluminium und nichtrostenden Stahl gefertigt. -
Seite 6: Installation
5 Installation Achtung: Lagerung, Montage und Betrieb unter Witterungsbedingungen ist nur in senkrechter Position zulässig, andernfalls kann Wasser in das Gerät eindringen. Hinweis: Bei Verwendung von Befestigungsadaptern (Winkel, Traverse, etc.) ist eine mögliche Beeinflussung der Messwerte durch Turbulenzen zu beachten. Achtung: Das Gerät darf nur mit einem Netzteil der “Class 2, limited Power“... -
Seite 7: Windfahnenmontage
5.1 Windfahnenmontage Bevor der Windrichtungsgeber auf dem gewählten Standort installiert werden kann, muss die Windfahne auf dem Windgeberschaft montiert werden. Werkzeug: Nicht erforderlich. Ablauf 1. Windgeberschaft und Windfahne aus der Verpackung nehmen. 2. Kappe durch Linksdrehung vom Oberteil des Windgeberschaft entfernen. -
Seite 8: Mechanische Montage
5.2 Mechanische Montage Hinweis: Die elektrische Montage sollte soweit vorbereitet sein, dass Stecker und Kabel durch Geräteträger, Mast, Traverse etc. durchgeführt sind und zum Zeitpunkt der folgenden “Mechanischen Montage“ mit dem Windrichtungsgeber verbunden werden kann, hierzu siehe auch Kapitel 5.3. Die Montage des Windrichtungsgebers muss auf einen für die Messung geeigneten Geräteträger erfolgen. - Seite 9 Werkzeug: Innensechskantschlüssel Gr. 3 (Inbusschlüssel). Ablauf: 1. Kabel / Steckverbindung des Windrichtungsgebers durch die Bohrung des Masten, Rohr, Ausleger etc. führen. 2. Windrichtungsgeber auf Mast, Rohr, Ausleger etc. aufsetzen. 3. Zur exakten Bestimmung der Windrichtung muss der Windrichtungsgeber nach Norden (Geographisch-Nord) ausgerichtet montiert werden.
-
Seite 10: Elektrische Montage
5.3 Elektrische Montage 5.3.1 Kabel An der beiliegenden Kupplungsdose muss ein geschirmtes Kabel mit einem Durchmesser 7-8mm und einem Aderquerschnitt von 0,5 ... 0,75mm² angelötet werden. • Die Anzahl der erforderlichen Adern ist dem Anschlussschaltbild (Kapitel 5.4) zu entnehmen. 5.3.1.1 Kabelempfehlung Aderanzahl / Querschnitt / Typ / Kabeldurchmesser KABEL 8 x 0,5mm²... -
Seite 11: Anschlussempfehlung Für Den Kabelschirm
5.3.2.1 Anschlussempfehlung für den Kabelschirm Sensorträger Sensor Schirmung / Erdung Blitzschutz 1. Metallischer Isolierte Montage am Kabelschirm zwischen Metallischer Messmast, geerdet Messmast Sensor und Blitzschutzstab auf Mast (z.B. durch Datenerfassungsanlage montieren. nichtmetallische (z.B. Datalogger) Alternativ: Ausleger, Halter etc. beidseitig auflegen. Separater Blitzfangstange oder Datenerfassungsanlage... -
Seite 12: Stecker Und Kabelmontage
5.3.3 Stecker und Kabelmontage Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme Kabelkonfektioniung: Mit Schirmanschluss 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln. Ansicht X 2. Kabelmantel 20mm abisolieren, freiliegenden Schirm 15mm kürzen, Kabellitzen 5mm abisolieren. Kabelmantel Zu Kabelmontage 1: Schirm Schrumpfschlauch oder Isolierband Kabelklemme... -
Seite 13: Anschluss-Schaltbild
5.4 Anschluss-Schaltbild Anschlussschema nach Kapitel 5.3.2.1 Nr.1, 3 und 4: Sicht auf Bestell – Nr. Lötanschluss des Gegen- Heizung 4.3151.00.001 Heating stecker 25 W 4.3151.10.001 C P U 4.3151.90.001 8 pol. Binder Steckverb. / Plug 5 6 7 Schirm Shield Windrichtung Wind Direction Hinweis: Bestell Nr. -
Seite 14: Seriell-Synchrone Schnittstelle
6 Seriell-Synchrone Schnittstelle Die Seriell-Synchrone Schnittstelle ist eine unidirektionale zwei Leiterschnittstelle. Wenn keine Datenabfrage erfolgt, befindet sich der Windgeber im Ruhezustand (standby). Mit dem ersten empfangenem Clock- Impuls wird der 10Bit Windrichtungs- Messwert plus Statusbits in ein Schieberegister übernommen und das LSB an den Data- Ausgang gelegt. Parallel dazu startet ein neuer Messvorgang. -
Seite 15: Abbildung 3: Protokoll
Byte 1 Byte 0 x x 0 0 0 1 1 0 1 1 0 0 1 1 1 10Bit Daten nicht benutzt 16Bit Kennung 10/12Bit Paritätsbit (even) 16Bit Kennung 10/12Bit Datenbits Abbildung 3: Protokoll © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020743/08/21 Tel. -
Seite 16: Abbildung 4: 10Bit Windrichtungs- Gray Code
Abbildung 4: 10Bit Windrichtungs- Gray Code Die Windrichtung (0... 360°) wird in ein 10Bit Gray-Code umgewandelt und ausgegeben. Die Auflösung beträgt 0,35°. 1024 Schritte pro Umdrehung. Schritt 0 = 0° = Nord und entspricht den dem Sektor 0 ... 0,35° Schritt 1023 = 359,6°... - Seite 17 █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █...
- Seite 18 █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █...
- Seite 19 █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █...
-
Seite 20: Inbetriebnahme
7 Inbetriebnahme Den Windgeber wie im Anschluss-Schaltbild beschrieben an eine Spannungsquelle und eine Seriell-Synchrone Schnittstelle anschließen. Nach dem Anlegen der Versorgungsspannung und einer Verzögerungszeit von t (v) = 5sec, in der die Schnittstelle inaktiv ist, können die Windrichtungs- Daten über die Schnittstelle abgerufen werden. Data t(v) Data aktiv... -
Seite 21: Technische Daten
9 Technische Daten Eigenschaft Beschreibung Messbereich 0 ... 360° Messgenauigkeit ±0,75° Messwertauflösung 0,35° Arbeitsbereich Bis 75m/s. Windgeschwindigkeit Überlebenswindgeschwindigkeit 85m/s bis 0,5h. Zulässige -50 ... +80°C Umgebungsbedingungen für Alle vorkommenden Situationen der rel. Feuchte den Einsatz einschließlich Betauung. Windlast (Windkraft) 64,5N Ausgang 16Bit Seriell synchron (siehe Abbildung 2). - Seite 22 Eigenschaft Beschreibung Heizungsversorgung Spannung: 24V AC/DC +- 20%, 45…65Hz (galvanisch getrennt vom Gehäuse) Leerlaufspannung: max. 32V AC und max. 48V DC Leistung: Anschlussart 8-polige Steckverbindung für geschirmte Leitung im Schaft (siehe Anschlussschaltbild). Montage Montage auf Mast Außendurchmesser ≤ 34mm Innendurchmesser ≥...
-
Seite 23: Maßbild
10 Maßbild © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020743/08/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 23 von 28... -
Seite 24: Zubehör (Optional Erhältlich)
Aluminium, Windrichtungsgeber auf eloxiert einem Mast. Abmessung: Rohr Ø 34 x 4mm, 668mm lang, 756mm hoch Ausleger 4.3184.01.000 Geberabstand zum Mast: –FIRST CLASS- 1m Mastschelle: 40 … 80mm Rohrdurchmesser: 34mm Zur seitlichen Montage Material: Aluminium eines Windgebers oder eines Windrichtungsgebers einem Mastrohr. - Seite 25 © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020743/08/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 25 von 28...
-
Seite 26: Ec-Declaration Of Conformity
Fax: (0551) 79001-65 email: Info@ThiesClima.com This declaration of conformity is issued under the sole responsibility of the manufacturer Description of Product: Wind Direction Transmitter FIRST CLASS Article No. 4.3151.00.000 4.3151.00.001 4.3151.00.012 4.3151.00.020 4.3151.00.110 4.3151.00.140 4.3151.00.141 4.3151.00.161 4.3151.00.173 4.3151.00.210 4.3151.00.212 4.3151.00.312 4.3151.10.312 4.3151.00.400 4.3151.00.401 4.3151.00.901 4.3151.01.400 4.3151.01.401 4.3151.10.000 4.3151.10.001... - Seite 27 © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020743/08/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 27 von 28...
- Seite 28 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020743/08/21 Tel.
