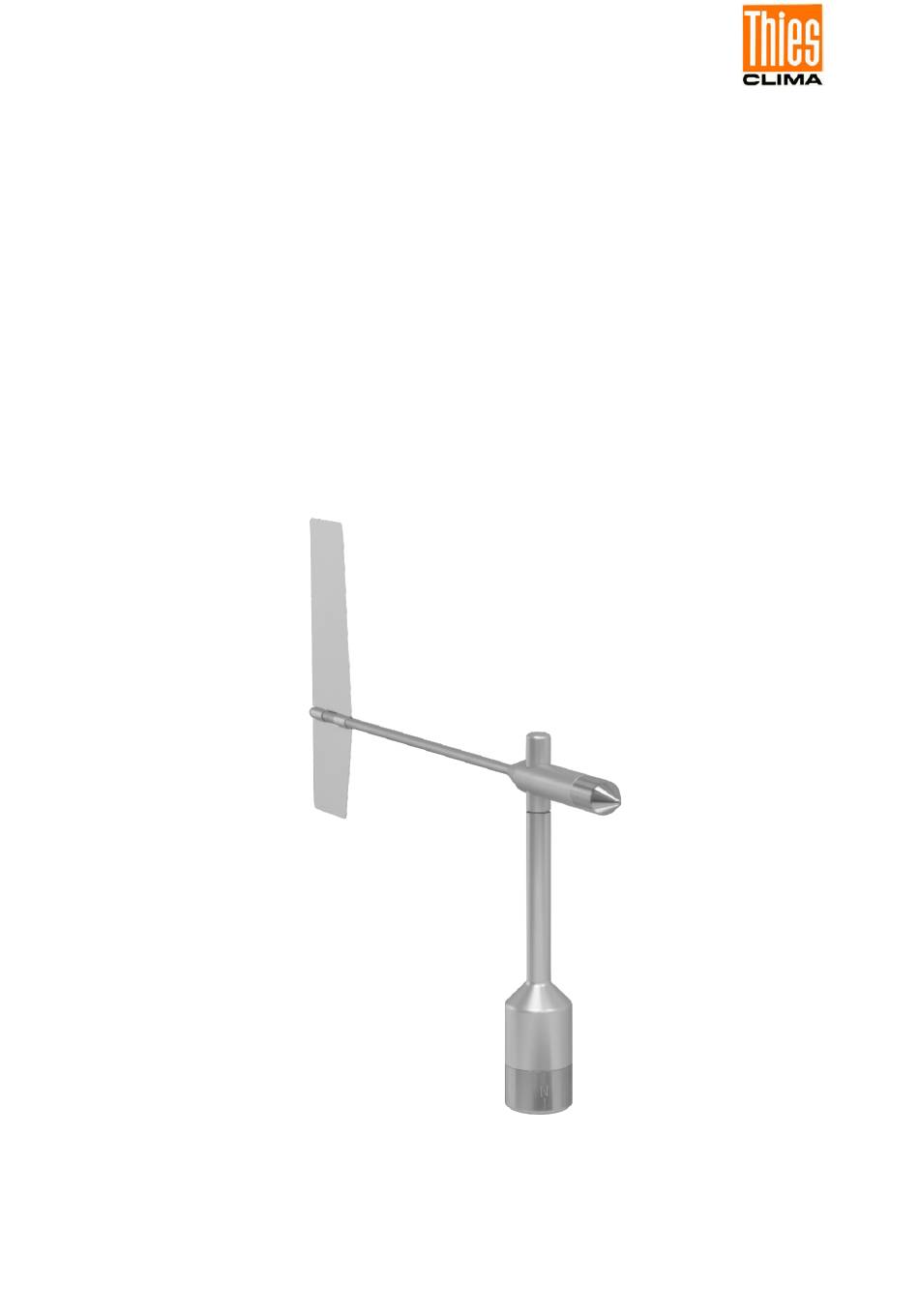

- Seite 1 Windrichtungsgeber >>First Class<< Bedienungsanleitung 4.3151.x0.020 - mit aktivem (elektronischen) Potentiometer-Ausgang Dok. No. 021860/07/20 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteausführung ......................3 Anwendung ........................4 Aufbau und Arbeitsweise ....................5 Empfehlung Standortwahl / Standardaufstellung ..............6 Installation.......................... 6 Windfahnenmontage ....................7 Mechanische Montage und Ausrichtung ..............8 Elektrische Montage ....................10 5.3.1 Kabel ........................10 5.3.2 Kabelempfehlung ....................10 5.3.3 Kabelschirm ...................... -
Seite 4: Anwendung
2 Anwendung Der Windrichtungsgeber dient zur Erfassung der horizontalen Windrichtung in der Meteorologie und Umweltmesstechnik. Besonderheiten: • Hohe Messgenauigkeit und Auflösung • Hohe Dämpfung bei kleiner Entfernungskonstante • Niedriger Anlaufwert • Sehr geringer Stromverbrauch • Kein Verschleiß des Potentiometers durch mechanische Beanspruchung •... -
Seite 5: Aufbau Und Arbeitsweise
3 Aufbau und Arbeitsweise Die dynamischen Eigenschaften dieser Windfahne werden durch eine Leichtbauweise aus Aluminium erreicht. Das Zusammenwirken der Windfahne und des Gegengewichtes ergibt den hohen Dämpfungsgrad bei geringer Entfernungskonstante als hervorragende Eigenschaft der gesamten Fahne. Die Achse der Windfahne ist kugelgelagert und trägt am inneren Ende einen diametral magnetisierten Magneten. -
Seite 6: Empfehlung Standortwahl / Standardaufstellung
4 Empfehlung Standortwahl / Standardaufstellung Im Allgemeinen sollen Windmessgeräte die Windverhältnisse eines weiten Umkreises erfassen. Um bei der Bestimmung des Bodenwindes vergleichbare Werte zu erhalten, sollte in 10 Meter Höhe über ebenem, ungestörtem Gelände gemessen werden. Ungestörtes Gelände heißt, die Entfernung zwischen Windmesser und Hindernis sollte mindestens das Zehnfache der Höhe des Hindernisses betragen (s. -
Seite 7: Windfahnenmontage
5.1 Windfahnenmontage Bevor der Windrichtungsgeber auf dem gewählten Standort installiert werden kann, muss die Windfahne auf dem Windgeberschaft montiert werden. Werkzeug: Nicht erforderlich. Ablauf 1. Windgeberschaft und Windfahne aus der Verpackung nehmen. 2. Kappe durch Linksdrehung vom Oberteil des Windgeberschaft entfernen. -
Seite 8: Mechanische Montage Und Ausrichtung
5.2 Mechanische Montage und Ausrichtung Hinweis: Die elektrische Montage sollte soweit vorbereitet sein, dass Stecker und Kabel durch Geräteträger, Mast, Traverse etc. durchgeführt sind und zum Zeitpunkt der folgenden “Mechanischen Montage“ mit dem Windrichtungsgeber verbunden werden kann, hierzu siehe auch Kapitel 5.3. / 5.4. Die Montage des Windrichtungsgebers muss auf einen für die Messung geeigneten Geräteträger erfolgen. - Seite 9 Werkzeug: Innensechskantschlüssel Gr. 3 (Inbusschlüssel). Ablauf: 1. Kabel / Steckverbindung des Windrichtungsgebers durch die Bohrung des Masten, Rohr, Ausleger etc. führen. 2. Windrichtungsgeber auf Mast, Rohr, Ausleger etc. aufsetzen. 3. Zur exakten Bestimmung der Windrichtung muss der Windrichtungsgeber nach Norden (Geographisch-Nord) ausgerichtet montiert werden.
-
Seite 10: Elektrische Montage
Elektrische Montage 5.3.1 Kabel An der beiliegenden Kupplungsdose muss ein geschirmtes Kabel mit einem Durchmesser von 7 … 8mm und einem Aderquerschnitt von 0,5 ... 0,75mm² angelötet werden. • Die Anzahl der erforderlichen Adern ist dem Anschlussschaltbild (Kapitel 5.4) zu entnehmen. -
Seite 11: Anschlussempfehlung Für Den Kabelschirm
5.3.3.1 Anschlussempfehlung für den Kabelschirm Sensorträger Sensor Schirmung / Erdung Blitzschutz 1. Metallischer Isolierte Montage am Kabelschirm zwischen Metallischer Messmast, geerdet Messmast Sensor und Blitzschutzstab auf Mast (z.B. durch Datenerfassungsanlage montieren. nichtmetallische (z.B. Datalogger) Alternativ: Ausleger, Halter etc. beidseitig auflegen. Separater Blitzfangstange oder Datenerfassungsanlage... -
Seite 12: Stecker Und Kabelmontage
5.3.4 Stecker und Kabelmontage Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme Kabelkonfektioniung: Mit Schirmanschluss 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln Ansicht X 2. Kabelmantel 20mm abisolieren, freiliegenden Schirm 15mm kürzen, Kabellitzen 5mm abisolieren. Kabelmantel zu Kabelmontage 1 Schirm Schrumpfschlauch oder Isolierband Kabelklemme... -
Seite 13: Anschluss-Schaltbilder
Anschluss-Schaltbilder Anschlussschema nach Kapitel 5.3.2.1 Nr. 1, 3 und 4: Bestell – Nr. Sicht auf Lötanschluss 4.3151.10.020 des Gegen-stecker PIN 5 nicht anschließen; 7; 8 ist nicht belegt 4.3151.00.020 PIN 5 nicht anschließen © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020860/07/20 Tel. - Seite 14 Bestell – Nr. Kontakt Name Funktion Signalausgang (0 … VCC) Masse Versorgung 3,3 … 12VDC AGND Masse für Signalausgang 4.3151.10.020 Nicht anschließen AGND Masse für Signalausgang Nicht belegt Bestell – Nr. Kontakt Name Funktion Signalausgang (0 … VCC) Masse Versorgung 3,3 … 12VDC AGND Masse für Signalausgang 4.3151.00.020...
-
Seite 15: Wartung
6 Wartung Bei sachgemäßer Montage arbeitet das Gerät wartungsfrei. Die Kugellager des Windrichtungsgebers sind verschleißbehaftet und können bei längerem Gebrauch das dynamische Verhalten der Windfahne verändern. Wir empfehlen deshalb, das Gerät turnusmäßig zu prüfen. Reinigung Für die Reinigung des Gerätes sollte ein angefeuchtetes Tuch, ohne chemische Reinigungsmittel, verwendet werden. - Seite 16 Gütefaktor K > 1 D Dämpfungsgrad ω (Quality factor) ⋅ ⋅ ω Kreisfrequenz der ungedämpften ρ ⋅ Schwingung ρ Luftdichte, u Windgeschwindigkeit. Elektrische Versorgung Spannung VCC: 3,3 ... 12 VDC (kontinuierliche Versorgung) Strom: 0,4mA @ 3,3V 0,5mA @ 5V 0,8mA @ 10V 0,9mA @ 12V Startup Zeit 200 ms @ bei Raumtemperatur...
-
Seite 17: Tabelle 3: Berechnung Der Windrichtung
8 Berechnung der Windrichtung Die Windrichtung berechnet sich aus dem Verhältnis von Signalspannung und Versorgungsspannung. Bei Einsatz der Gerätetypen 4.3151.x0.012 und 4.3151.x0.110 sind zur Berechnung der Windrichtung die in Tabelle 3 verwendeten Korrekturformeln zur Kompensation des Vorwiderstands zu verwenden. Bei Ersatz dieser Typen durch Gerätetyp 4.3151.x0.020 ist zu beachten, dass die Korrekturformel entfällt. -
Seite 18: Maßbild
9 Maßbild © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020860/07/20 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 18 von 22... -
Seite 19: Zubehör (Optional Erhältlich)
48 … 50mm von Windgeber und Material: Aluminium, Windrichtungsgeber auf eloxiert einem Mast. Abmessung: Rohr Ø 34 x 4mm, 668mm lang, 756mm hoch Ausleger–FIRST CLASS- 4.3184.01.000 Geberabstand zum Mast: Mastschelle: 40 … 80mm Rohrdurchmesser: 34mm Zur seitlichen Montage Material: Aluminium... - Seite 20 Beispiel: Windgeber mit Traverse und Blitzschutzstab © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020860/07/20 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 20 von 22...
-
Seite 21: Ec-Declaration Of Conformity
Fax: (0551) 79001-65 email: Info@ThiesClima.com This declaration of conformity is issued under the sole responsibility of the manufacturer Description of Product: Wind Direction Transmitter FIRST CLASS Article No. 4.3151.00.000 4.3151.00.001 4.3151.00.012 4.3151.00.020 4.3151.00.110 4.3151.00.140 4.3151.00.141 4.3151.00.161 4.3151.00.173 4.3151.00.210 4.3151.00.212 4.3151.00.400 4.3151.00.401 4.3151.00.901 4.3151.01.400 4.3151.01.401 4.3151.10.000 4.3151.10.001 4.3151.10.012 4.3151.10.020... - Seite 22 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 020860/07/20 Tel.
