Kupplungsdose 507550, 8-pol., (Binder, Serie 423), EMV mit Kabelklemme
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren,
Freiliegenden Schirm 15mm kürzen
Kabellitzen 5mm abisolieren.
zu Kabelmontage 1
Schrumpfschlauch oder Isolierband zwi-
schen Litzen und Schirm bringen.
zu Kabelmontage 2
wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlöten,
Schirm in Kabelklemme positionieren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung
montieren.
6. Kabel- Zugentlastung mit Schrauben-
schlüssel (SW16 und 17) fest anziehen.
2.3.2 Stecker Anschlussbelegung (Funktionsbeispiele)
Anmerkung:
- Die genaue Funktionszuordnung ist dem Beiblatt „Werkseinstellung" zu
entnehmen.
- Die Pins 1 bis 6 (einschließlich) sind galvanisch von der Versorgungs-
spannung
und vom Gehäuse getrennt.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Ansicht X
Kabelmontage 1
Ansicht X
Kabelmontage 2
Ansicht X

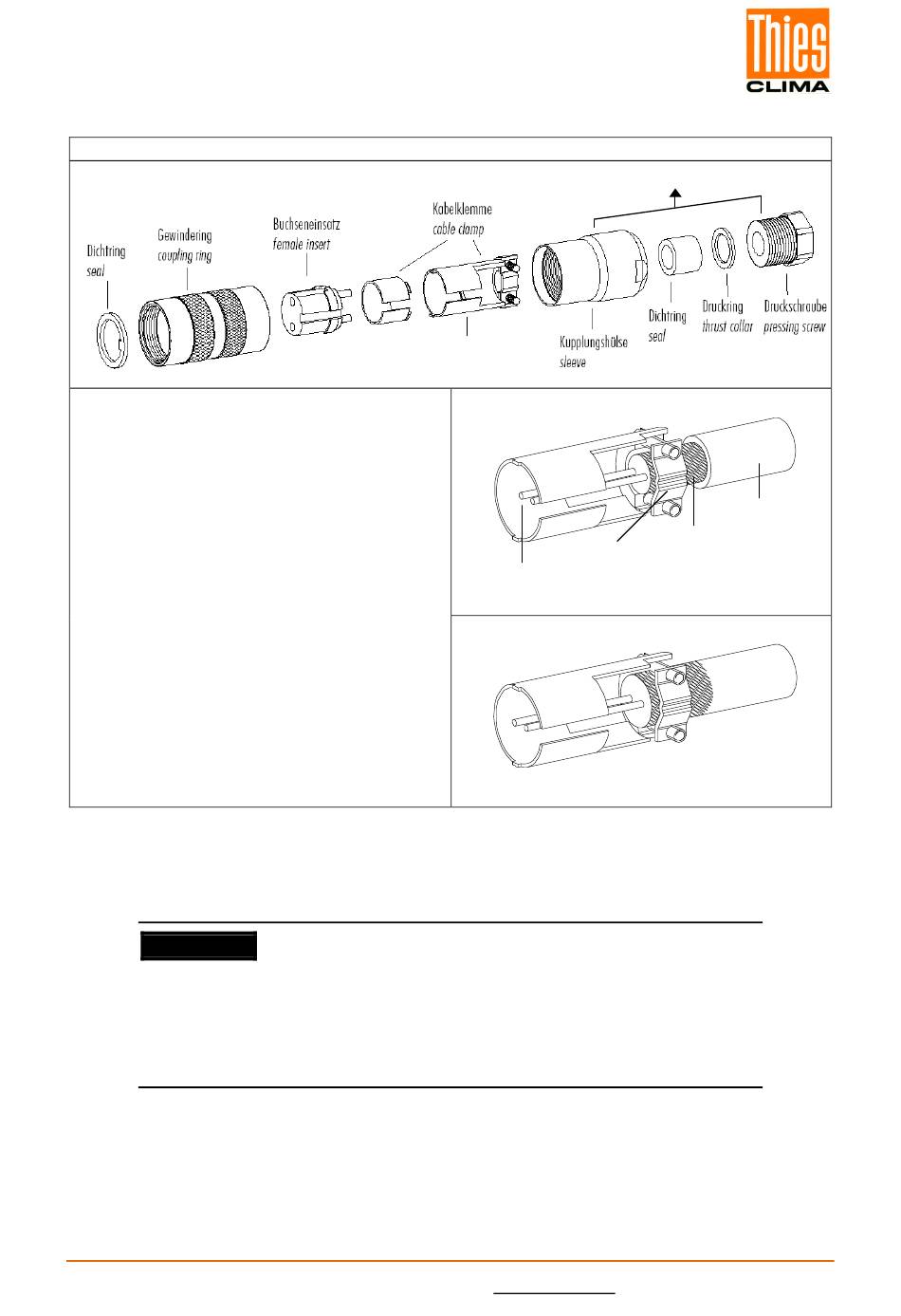

Abbildung 1: Steckermontage
Kabel-Zugentlastung
Schirm
Kabelklemme
Kabellitze
Kabelmantel
021945/10/21
Seite 9 von 16
