Windrichtungsgeber
>>First Class<<
Bedienungsanleitung
4.3151.x0.1xx
- Analogausgang
Dok. No. 021750/08/22
T H E W O R L D O F W E A T H E R D A T A

Werbung

loading

Inhaltszusammenfassung für Thies CLIMA First Class

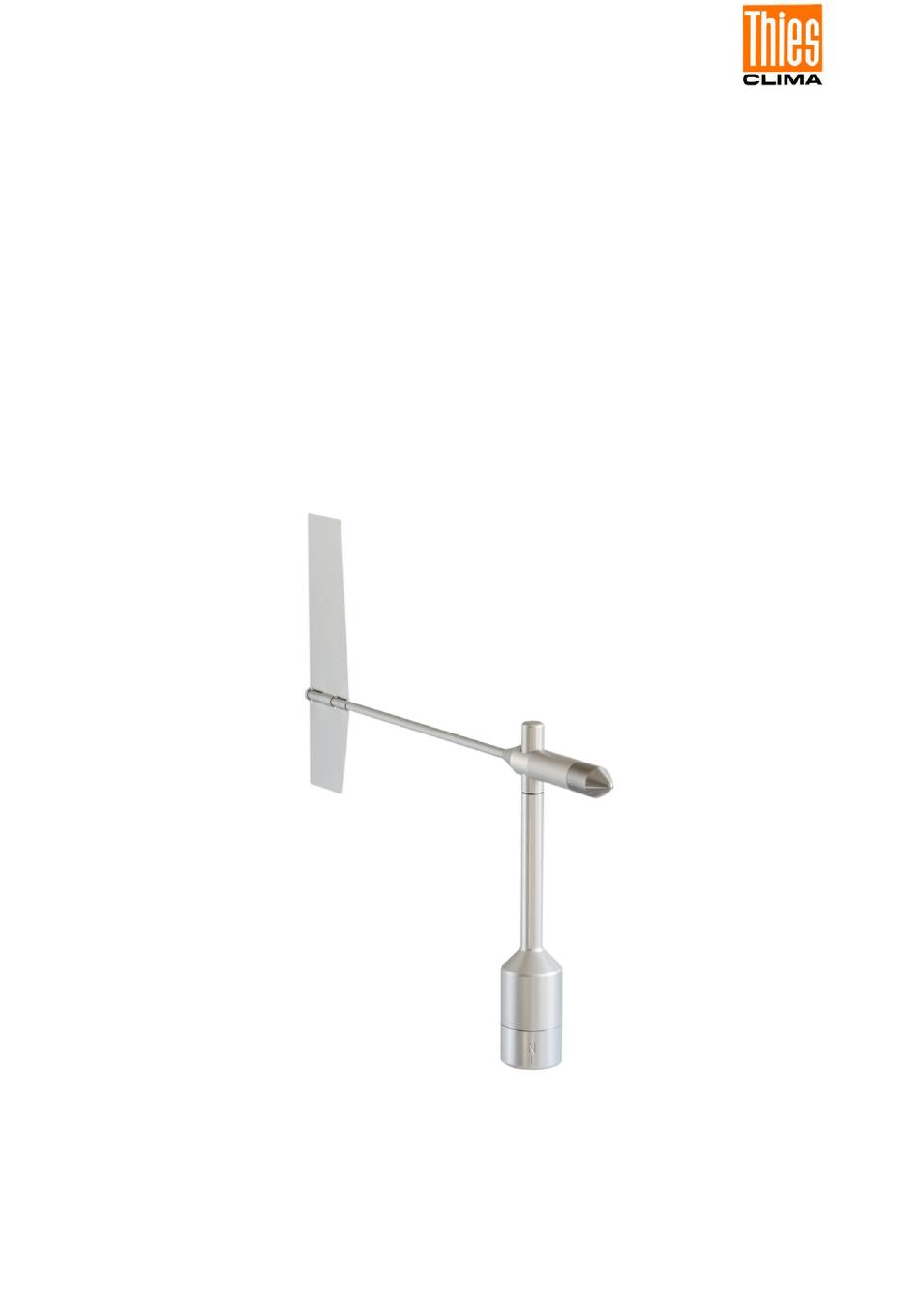

  • Seite 1 Windrichtungsgeber >>First Class<< Bedienungsanleitung 4.3151.x0.1xx - Analogausgang Dok. No. 021750/08/22 T H E W O R L D O F W E A T H E R D A T A...
  • Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
  • Seite 3 Inhaltsverzeichnis Geräteausführungen ....................... 4 Anwendung ........................4 Arbeitsweise ........................5 Empfehlung Standortwahl / Standardaufstellung ............. 5 Installation........................6 Windfahnenmontage ....................6 Mechanische Montage....................7 Elektrische Montage ....................10 5.3.1 Kabel .........................10 5.3.2 Kabelschirm ......................10 5.3.3 Stecker und Kabelmontage ................12 Anschluss-Schaltbild ....................13 Wartung .........................14 Technische Daten ......................15 Maßbild ..........................17...
  • Seite 4 1 Geräteausführungen Bestell - Nr. Messbereich Elektrischer Versorgung Heizung Ausgang 4.3151.00.140 0 ... 360 ° 0 ... 20mA 15 … 24V DC ja (24V AC / DC) 4.3151.10.140 0 ... 360 ° 0 ... 20mA 15 … 24V DC nein 4.3151.00.141 0 ...
  • Seite 5 Die Versorgung der optionalen Heizung ist separat mit einer Gleich- oder Wechselspannung von 24V vorgesehen. Die Heizung sorgt mit sehr hoher Wahrscheinlichkeit dafür, dass der Windrichtungsgeber First Class auch unter extremen meteorologischen Vereisungsbedingungen nicht blockiert. Die äußeren Teile des Gerätes sind aus korrosionsbeständigem eloxiertem Aluminium und nichtrostenden Stahl gefertigt.
  • Seite 6 5 Installation Achtung: Lagerung, Montage und Betrieb unter Witterungsbedingungen ist nur in senkrechter Position zulässig, andernfalls kann Wasser in das Gerät eindringen. Hinweis: Bei Verwendung von Befestigungsadaptern (Winkel, Traverse, etc.) ist eine mögliche Beeinflussung der Messwerte durch Turbulenzen zu beachten. Achtung: Das Gerät darf nur mit einem Netzteil der “Class 2, limited Power“...
  • Seite 7 Werkzeug: Nicht erforderlich. Ablauf 1. Windgeberschaft und Windfahne aus der Verpackung nehmen.  2. Kappe durch Linksdrehung vom  Oberteil des Windgeberschaft entfernen.  3. Windfahne auf das Oberteil des Windgeberschaftes setzen. Hinweis: Das längere Teil des Windfahnen- Blatt muss nach oben weisen. ...
  • Seite 8 Bei der Nordausrichtung mittels Kompasses ist die Ortsmissweisung (= Abweichung der Richtung einer Magnetnadel von der wahren Nordrichtung) und störende Magnetfelder vor Ort (z. B. Eisenteile, elektrische Leitungen) zu beachten. Zur Ausrichthilfe und zum einfachen Wechsel / Austausch ohne Neujustage: Mit Hilfe durch den Nordring (Zubehör 509619): Zur Montage des Windgebers kann der optionale Nordring Art.
  • Seite 9 markanten Punkt anpeilen. 7. Windrichtungsgeber ausrichten. Die Nordmarkierung muss zum geographischen Norden zeigen. 8. Bei Übereinstimmung ist der Windrichtungsgeber durch zwei M6- Innen-Sechskantschrauben zu sichern. © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021750/08/22 Tel.
  • Seite 10 5.3 Elektrische Montage 5.3.1 Kabel An der beiliegenden Kupplungsdose muss ein geschirmtes Kabel mit einem Durchmesser von 7-8mm und einem Aderquerschnitt von 0,5 ... 0,75mm² angelötet werden. • Die Anzahl der erforderlichen Adern ist dem Anschlussschaltbild (Kapitel 5.4) zu entnehmen. 5.3.1.1 Kabelempfehlung Aderanzahl / Querschnitt / Typ / Kabeldurchmesser KABEL 8 x 0,5mm²...
  • Seite 11 5.3.2.1 Anschlussempfehlung für den Kabelschirm Sensorträger Sensor Schirmung / Erdung Blitzschutz 1. Metallischer Isolierte Montage am Kabelschirm zwischen Metallischer Messmast, geerdet Messmast Sensor und Blitzschutzstab auf Mast (z.B. durch Datenerfassungsanlage montieren. nichtmetallische (z.B. Datalogger) Alternativ: Ausleger, Halter etc. beidseitig auflegen. Separater oder Datenerfassungsanlage...
  • Seite 12 5.3.3 Stecker und Kabelmontage Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme Kabelkonfektioniung: Mit Schirmanschluss 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln Ansicht X 2. Kabelmantel 20mm abisolieren, Freiliegenden Schirm 15mm kürzen Kabellitzen 5mm abisolieren Kabelmantel zu Kabelmontage 1 Schirm Schrumpfschlauch oder Isolierband Kabelklemme...
  • Seite 13 5.4 Anschluss-Schaltbild Anschlussschema nach Kapitel 5.3.2.1 Nr. 1, 3 und 4: Sicht auf Bestell – Nr. Lötanschluss 4.3151.00.140 des Gegen- Heizung 4.3151.00.141 Heating stecker 25 W 4.3151.00.161 C P U 4.3151.00.173 4.3151.10.140* 8 pol. Binder Steckverb. / Plug 4.3151.10.141* 4.3151.10.161* 5 6 7 4.3151.10.173* Schirm...
  • Seite 14 6 Wartung Bei sachgemäßer Montage arbeitet das Gerät wartungsfrei. Die Kugellager des Windrichtungsgebers sind verschleißbehaftet und können bei längerem Gebrauch das dynamische Verhalten der Windfahne verändern. Wir empfehlen deshalb, das Gerät turnusmäßig zu prüfen. Reinigung Für die Reinigung des Gerätes sollte ein angefeuchtetes Tuch, ohne chemische Reinigungsmittel, verwendet werden.
  • Seite 15 7 Technische Daten Eigenschaft Beschreibung Messbereich 0 ... 360 ° Messgenauigkeit ±1 ° Messwertauflösung 0,35 ° Arbeitsbereich Bis 75m/s. Windgeschwindigkeit Überlebenswindgeschwindigkeit 85m/s bis 0,5h Zulässige -50 ... +80 °C Umgebungsbedingungen für Alle vorkommenden Situationen der rel. Feuchte den Einsatz einschließlich Betauung. Windlast (Windkraft) 64,5N 0 ...
  • Seite 16 Eigenschaft Beschreibung Elektrische Versorgung für Elektronik (galvanisch getrennt) 4.3151.x0.140 / 141 / 161 Spannung: 15 ... 24V DC +20% 4.3151.x0.173 12 ... 24V DC +20% ≈ 2,9 mA + Iout Strom: Elektrische Versorgung für Spannung: 24V AC/DC +- 20%, 45…65Hz Heizung (galvanisch getrennt) (galvanisch getrennt vom Gehäuse) Leerlaufspannung:...
  • Seite 17 8 Maßbild © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021750/08/22 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 17 von 22...
  • Seite 18 Windrichtungsgeber auf eloxiert einem Mast. Abmessung: Rohr Ø 34 x 4mm, 668mm lang, 756mm hoch Ausleger 4.3184.01.000 Geberabstand zum Mast: –FIRST CLASS- 1m Mastschelle: 40 … 80mm Rohrdurchmesser: 34mm Zur seitlichen Montage Material: Aluminium eines Windgebers oder eines Windrichtungsgebers an einem Mastrohr.
  • Seite 19 Beispiel: Windgeber mit Traverse und Blitzschutzstab 10 Weitere Informationen / Dokumente als Download Folgende Dokumente liegen unter dem Link zum Download bereit. Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.3151.x0.140-173_WR-Geber-FC-TMR-analog_d.pdf © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021750/08/22 Tel.
  • Seite 20 11 EC-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Product: WR firstclass, akt, Poti Doc. Nr. 1585-44784_CE Article Overview : 4.3151.00.000 4.3151.00.001 4.3151.00.012 4.3151.00.020 4.3151.00.110 4.3151.00.140 4.3151.00.141 4.3151.00.161 4.3151.00.173 4.3151.00.210 4.3151.00.212 4.3151.00.400 4.3151.00.401 4.3151.00.901 4.3151.01.400 4.3151.01.401 4.3151.10.000 4.3151.10.001 4.3151.10.012 4.3151.10.020...
  • Seite 21 12 UK-CA-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Product: WR firstclass, akt, Poti Doc. Nr. 1585-44784_CA Article Overview : 4.3151.00.000 4.3151.00.001 4.3151.00.012 4.3151.00.020 4.3151.00.110 4.3151.00.140 4.3151.00.141 4.3151.00.161 4.3151.00.173 4.3151.00.210 4.3151.00.212 4.3151.00.400 4.3151.00.401 4.3151.00.901 4.3151.01.400 4.3151.01.401 4.3151.10.000 4.3151.10.001 4.3151.10.012...
  • Seite 22 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021750/08/22 Tel.
