中文 (CN) 安装和使用说明书
中文版本。
目录
1.
本文献中所用符号
2.
概述
2.1 应用
2.2 产品概览
2.3 产品上的符号
2.4 铭牌
3.
安装
3.1 安装包套件
3.2 电气连接
3.3 机械安装
4.
技术数据
4.1 尺寸规格
5.
清洁处理
6.
回收处理
警告
装机前，先仔细阅读本安装操作手册。 安装
和运行必须遵守当地规章制度并符合公认的
良好操作习惯。
在安装前，请先阅读CIM模块和DDA计量泵
的安装和操作说明。
1. 本文献中所用符号
警告
不执行这些安全须知可能会引起人身伤害。
不执行这些安全须知可能会导致故障发生或
小心
设备损坏。
可以使工作简化和保证安全的注意事项或须
注意
知。
2. 概述
2.1 应用
页
格兰富E-Box 200 （E-Box=扩展箱）仅能被用作高性
能数字DDA计量泵和Modbus网络间的通信接口。
47
E-Box 200 含有CIM 200 模块
47
(CIM = Communication Interface Module 通信接口模
47
块)。
47
对于E-Box和计量泵之间的内部通信，采用GENIbus通
48
讯来完成。
48
2.2 产品概览
48
48
48
49
5
50
50
50
H2
50
H3
H1
1

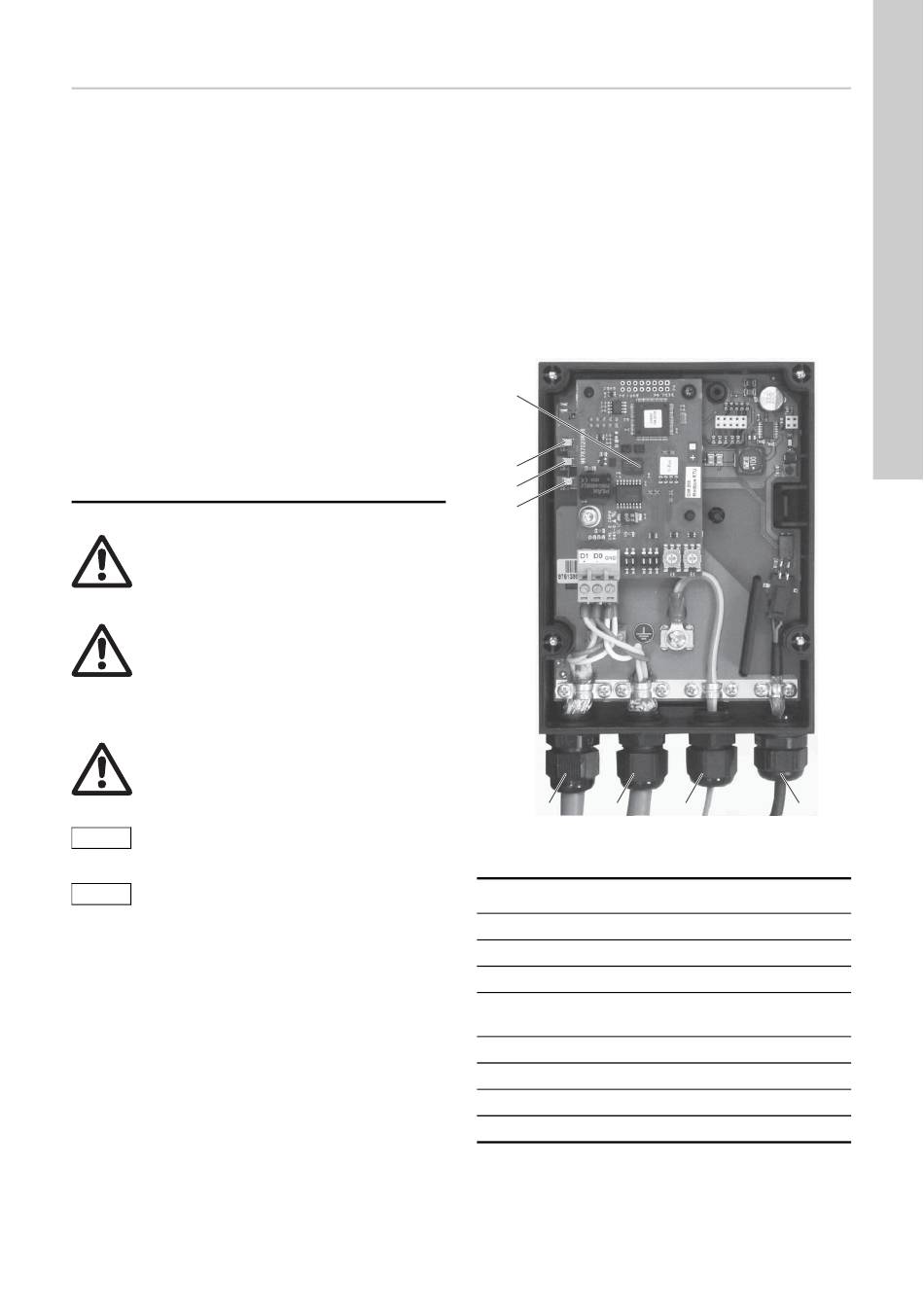

图 1
E-Box 概览
序号
描述
1
Modbus 连接 1
2
Modbus 连接 2
3
可选功能性地线接口*
连接计量泵的预安装插头接口 （包含电源和
4
GENIbus接口）
5
CIM 200 模块
H1
指示灯： GENIbus Rx，黄色
H2
指示灯： 电源，绿色
H3
指示灯： GENIbus Tx，红色
* 视本地网络安装情况而定。
2
3
4
47
