Svenska (SE) Monterings- och driftsinstruktion
Översättning av den engelska originalversionen.
INNEHÅLLSFÖRTECKNING
1.
Symboler som förekommer i denna
instruktion
2.
Allmän information
2.1 Användningsområden
2.2 Produktöversikt
3.
4.
5.
6.
Varning
Läs denna monterings- och driftsin-
struktion före installation. Installation
och drift ska ske enligt lokala föreskrif-
ter och gängse praxis.
Läs monterings- och driftsinstruktion
för den tillämpliga CIM-modulen och
för DDA-doseringspumpen före instal-
lation.
1. Symboler som förekommer i denna
instruktion
Varning
Efterföljs inte dessa säkerhetsinstruk-
tioner finns risk för personskada.
Efterföljs inte dessa säkerhetsinstruk-
Varning
tioner finns risk för driftstopp eller ska-
dor på utrustningen.
Rekommendationer eller instruktioner
Anm.
som underlättar jobbet och säkerställer
säker drift.
2. Allmän information
2.1 Användningsområden
Sida
Grundfos E-Box 200 (E-Box = Extension Box,
utbyggnadsbox) får endast användas som ett kom-
munikationsgränssnitt mellan en SMART digital
43
DDA-dosieringspump och ett Modbus-nätverk.
43
E-Box 200 innehåller en CIM 200-modul
43
(CIM = Communication Interface Module).
43
För intern kommunikation mellan E-Box och dose-
44
ringspumpen används GENIbus.
44
2.2 Produktöversikt
44
44
44
45
5
46
46
46
46
1

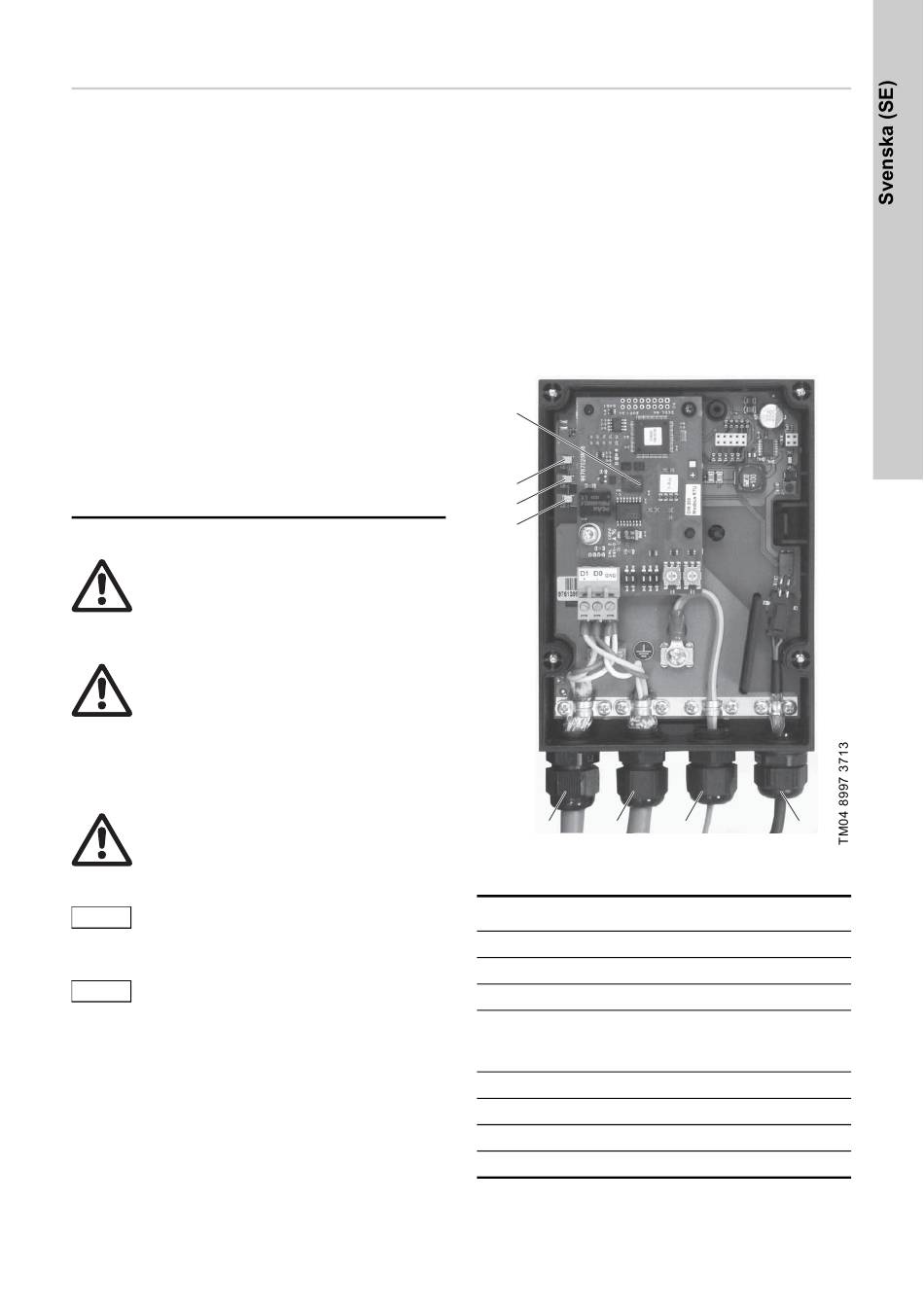

Fig. 1
E-box, översikt
Pos.
Beskrivning
1
Modbus-anslutning 1
2
Modbus-anslutning 2
3
Alternativ driftsjordsanslutning*
Förmonterad kontaktanslutning till
4
doseringspump (innehåller strömförsörjning
och GENIbus-anslutning).
5
CIM 200-modul
Lysdiod: GENIbus mottagning, gul
Lysdiod: Ström, grön
Lysdiod: GENIbus sändning, röd
* beroende på lokal nätverksinstallation.
2
3
4
43
