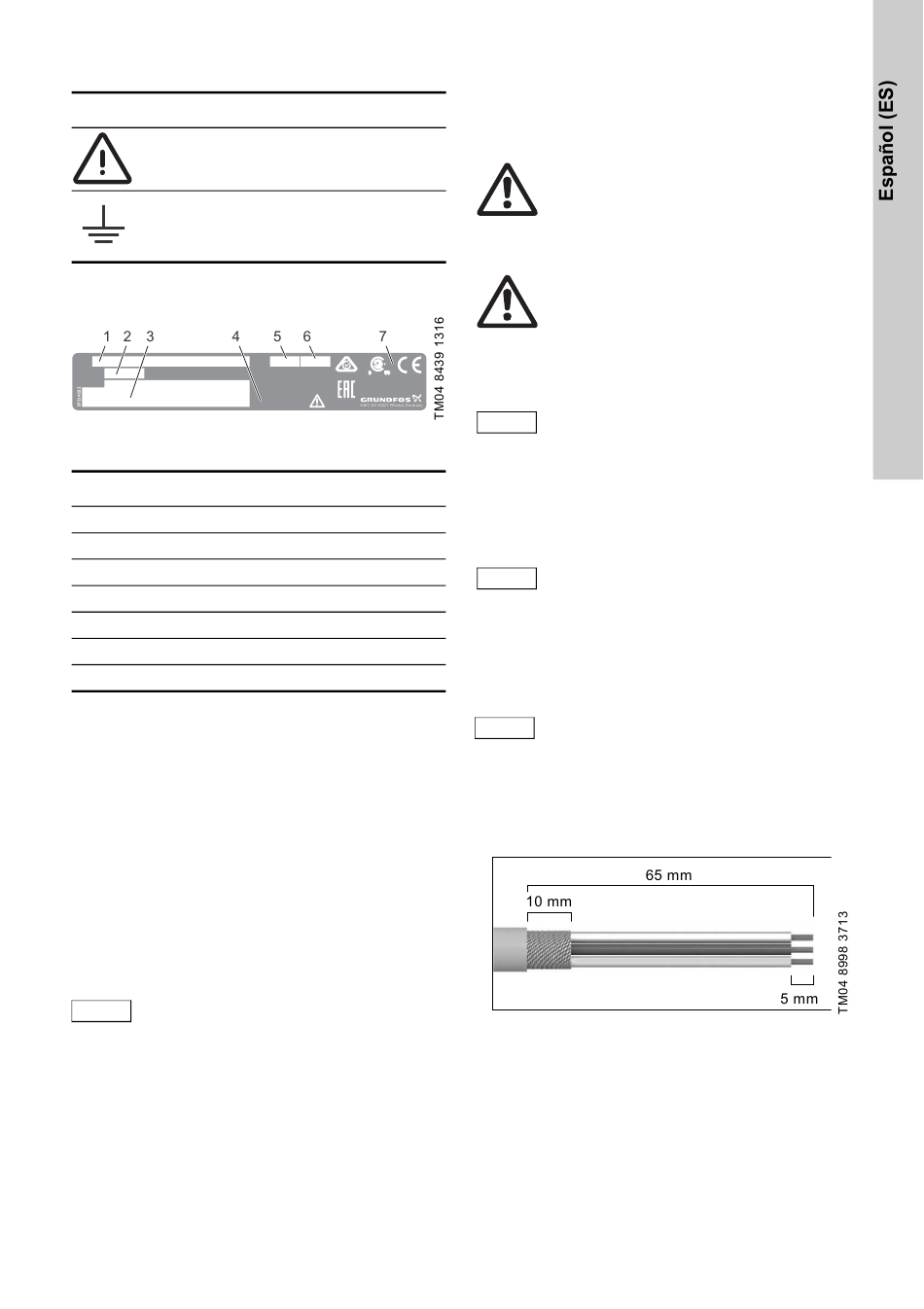

2.3 Símbolos impresos en el producto
Símbolo Descripción
Indicación de punto universalmente
peligroso.
Terminal a tierra funcional.
2.4 Placa de características
Type
U
Model
Fig. 2 Placa de características
Pos. Descripción
1 Denominación de tipo
2 Tensión
3 Modelo
4 País de origen
5 Consumo de potencia
6 Grado de protección
7 Marcas de homologación, marca CE, etc.
3. Instalación
3.1 Kit de instalación
La caja del cuadro de comunicación E-Box contiene
las siguientes piezas:
• cuadro de comunicación E-Box con módulo CIM;
• instrucciones de instalación y funcionamiento del
cuadro de comunicación E-Box;
• instrucciones de instalación y funcionamiento del
módulo CIM; y
• CD-ROM (software, perfiles funcionales e ins-
trucciones de instalación y funcionamiento).
Tenga a mano el CD-ROM y las instruc-
ciones de instalación y funcionamiento
Nota
a la hora de integrar el cuadro de
comunicación E-Box con módulo CIM
en la red principal de comunicaciones.
P
W IP 65
max
N20683
NEMA 4X
Made in Germany
3.2 Conexión eléctrica
La conexión eléctrica debe ser realizada por un elec-
tricista autorizado según las normativas locales.
Aviso
Antes de llevar a cabo la conexión eléc-
trica, compruebe que la bomba dosifica-
dora DDA esté desconectada del sumi-
nistro eléctrico y no pueda volver a
conectarse accidentalmente.
Aviso
¡Para garantizar el grado de protección
IP65/NEMA 4X, debe instalarse un tapón
en todas las conexiones sin uso!
Tensión de alimentación del cuadro de
comunicación E-Box: 30 VDC a través de
la bomba DDA. Consulte la fig. 1, pos. 4.
Precaución
¡Conecte el cuadro de comunicación
E-Box al suministro eléctrico sólo a tra-
vés de la bomba DDA y empleando el
conector preensamblado!
Para garantizar una comunicación esta-
ble y fiable, la pantalla del cable para la
conexión GENIbus debe conectarse
siempre a la abrazadera de tierra.
Precaución
Grundfos lleva a cabo dicha conexión en
la fábrica.
Consulte la fig. 1, pos. 4.
¡No lleve a cabo ningún cambio!
3.2.1 Conexión a la interfaz Modbus
En función de la instalación de red local,
será posible conectar uno o dos cables a
Nota
las conexiones Modbus (fig. 4, pos. 1 y 2).
1. Retire la cubierta del cuadro de comunicación
E-Box.
2. Prepare los cables Modbus como se muestra en
la fig. 3.
Fig. 3 Preparación de los cables Modbus
Consulte la fig. 4.
3. Conecte los conductores amarillos al terminal D1
(pos. 4).
4. Conecte los conductores marrones al terminal D0
(pos. 5).
5. Conecte los conductores grises al terminal GND
(pos. 6).
6. Conecte las pantallas a tierra por medio de las
abrazaderas de tierra (pos. 7).
