Français (FR) Notice d'installation et de fonctionnement
Traduction de la version anglaise originale.
SOMMAIRE
1.
2.
3.
4.
5.
6.
Avertissement
Avant de commencer l'installation, étu-
dier avec attention la présente notice
d'installation et de fonctionnement.
L'installation et le fonctionnement
doivent être conformes aux réglemen-
tations locales et faire l'objet d'une
bonne utilisation.
Avant de commencer l'installation, lire
attentivement la notice d'installation et
de fonctionnement du module CIM et
de la pompe doseuse DDA.
1. Symboles utilisés dans cette notice
Avertissement
Si ces consignes de sécurité ne sont
pas observées, il peut en résulter des
dommages corporels.
Si ces consignes ne sont pas respec-
tées, cela peut entraîner un dysfonc-
Précaution
tionnement ou des dégâts sur le maté-
riel.
Ces consignes rendent le travail plus
Nota
facile et assurent un fonctionnement
fiable.
2. Informations générales
2.1 Applications
Page
La Grundfos E-Box 200 (E-Box = Extension Box) doit
uniquement être utilisée comme interface de com-
25
munication entre une pompe doseuse numérique
25
SMART digital DDA et un réseau Modbus.
25
L'E-Box 200 contient un module CIM 200
25
(CIM = Interface de communication).
26
On utilise GENIbus pour la communication interne
26
entre l'E-Box et la pompe doseuse.
26
2.2 Aperçu produit
26
26
27
5
28
28
28
H2
28
H3
H1
1

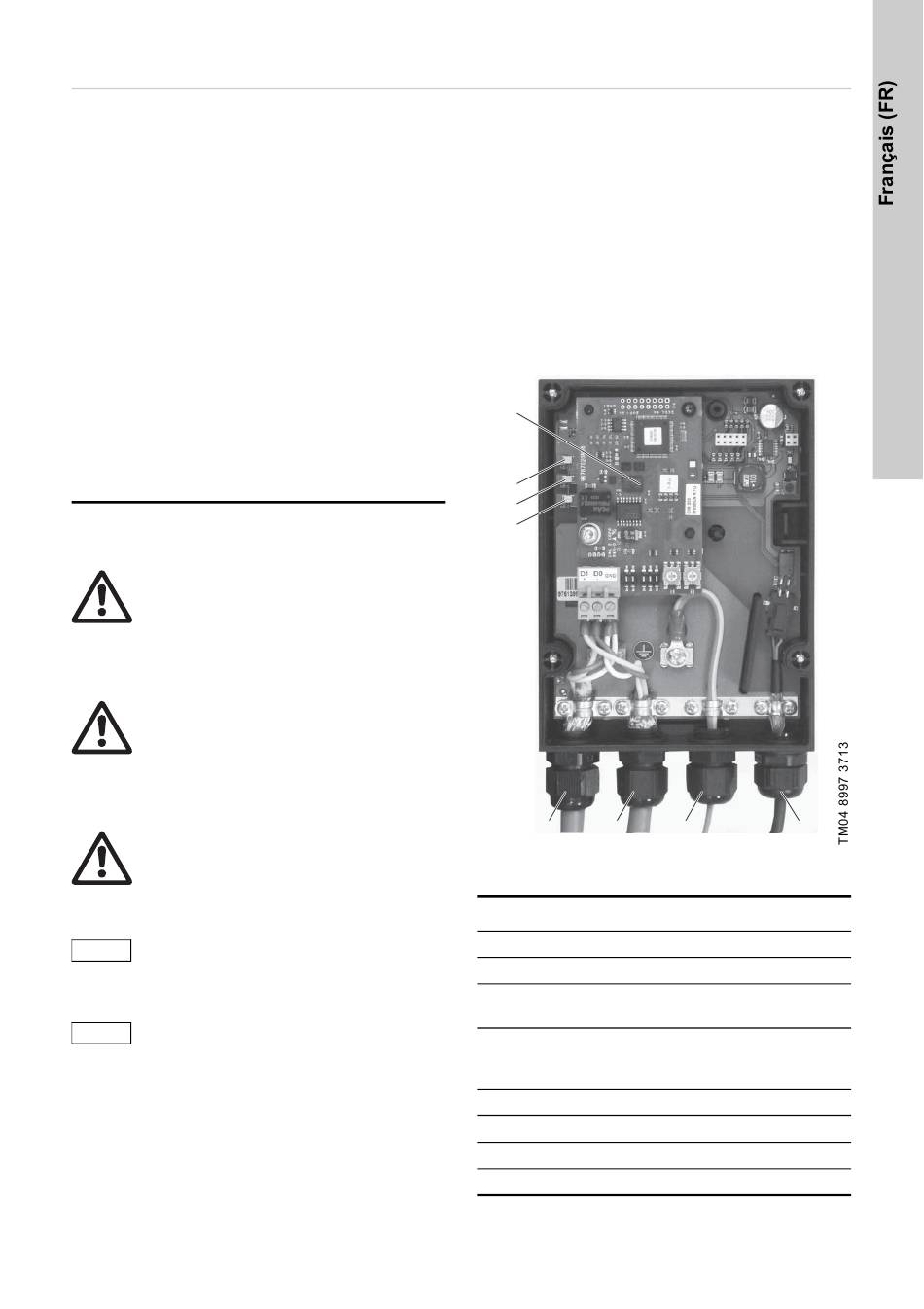

Fig. 1
Aperçu de l'E-box
Pos.
Description
1
2
Raccordement à la terre fonctionnel en
3
option*
Connexion à la pompe doseuse prémontée
4
(alimentation électrique et connexion
GENIbus incluses)
5
Module CIM 200
LED : GENIbus Rx, jaune
LED : Secteur, vert
LED : GENIbus Tx, rouge
* selon l'installation du réseau local.
2
3
4
25
