2.3 Simboli sul prodotto

Simbolo Descrizione
Indicazione di punti universalmente
pericolosi.
Collegamento di terra.

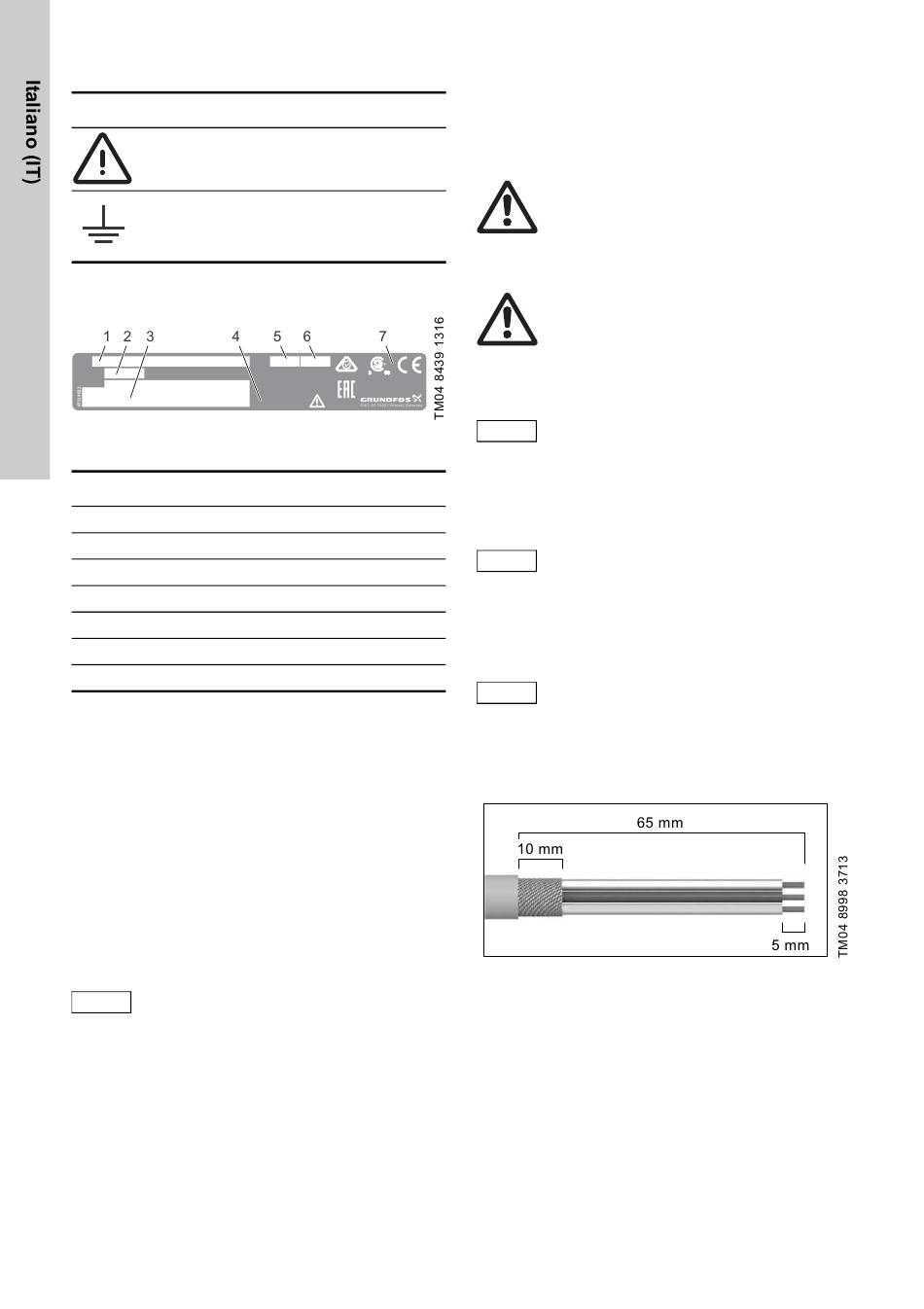

2.4 Targhetta di identificazione

Type
U
Model
Fig. 2 Targhetta di identificazione
Pos. Descrizione
1 Designazione modello
2 Tensione
3 Modello
4 Paese di origine
5 Assorbimento di potenza
6 Grado di protezione
7 Marchi di approvazione, marchio CE, ecc.
3. Installazione
3.1 Kit di installazione
Il pacchetto E-Box contiene le seguenti parti:
• E-Box equipaggiata con modulo CIM
• Istruzioni di installazione e funzionamento per la
E-Box
• Istruzioni di installazione e funzionamento per il
modulo CIM
• CD-ROM (software, profili funzionali, istruzioni di
installazione e funzionamento).
Conservare il CD-ROM e le istruzioni di
installazione e funzionamento in
maniera tale che siano di facile reperi-
Nota
bilità quando la E-Box con modulo CIM
deve essere integrata nella rete di
comunicazione principale.
30
P
W IP 65
max
N20683
NEMA 4X
Made in Germany

3.2 Collegamento elettrico

Il collegamento elettrico deve essere effettuato sol-
tanto da un elettricista autorizzato conformemente
alle disposizioni locali.
Avvertimento
Prima di procedere al collegamento
elettrico, assicurarsi che l'alimenta-
zione elettrica alla pompa dosatrice
DDA sia stata tolta e che non possa
venire accidentalmente ripristinata.
Avvertimento
Per assicurare il grado di protezione
IP65/NEMA 4X, applicare su tutti i colle-
gamenti inutilizzati un tappo cieco!
Tensione di alimentazione della E-Box:
30 VDC dalla pompa DDA.
Vedi fig. 1, pos. 4.
Attenzione
Collegare l'E-box all'alimentazione elet-
trica unicamente tramite la pompa DDA,
utilizzando la spina fornita!
Per assicurare una comunicazione sta-
bile e affidabile, la schermatura del cavo
GENIbus deve essere sempre collegata
Attenzione
al morsetto di terra. Questo è preassem-
blato da Grundfos. Vedi fig. 1, pos. 4.
Non apportare alcuna modifica!
3.2.1 Collegamento del Modbus
A seconda dell'installazione della rete
locale, è possibile collegare uno o due
Nota
cavi Modbus (fig. 4, pos. 1 e 2).
1. Rimuovere il coperchio dalla E-Box.
2. Preparare il cavo (o i cavi) Modbus come
mostrato nella fig. 3.
Fig. 3 Preparazione dei cavi Modbus
Vedi fig. 4.
3. Collegare i conduttori gialli al morsetto D1 (pos. 4).
4. Collegare i conduttori marroni al morsetto D0
(pos. 5).
5. Collegare i conduttori grigi a morsetto di terra
(pos. 6).
6. Collegare le schermature dei cavi a terra utiliz-
zando i morsetti di terra (pos. 7).
7. Se necessario, collegare il conduttore di terra al
morsetto di terra (pos. 8) attraverso il passacavo
(pos. 3) e serrare il morsetto (pos. 9).
