Português (PT) Instruções de instalação e funcionamento
Tradução da versão inglesa original.
ÍNDICE
1. Símbolos utilizados neste documento
2. Informação geral
2.1 Aplicações
2.2 Descrição geral do produto
2.3 Símbolos no produto
2.4 Chapa de características
3. Instalação
3.1 Kit de instalação
3.2 Ligação eléctrica
3.3 Instalação mecânica
4. Características técnicas
4.1 Dimensões
5. Limpeza
6. Eliminação
Aviso
Antes da instalação, leia estas instru-
ções de instalação e funcionamento.
A montagem e o funcionamento tam-
bém devem obedecer aos regulamen-
tos locais e aos códigos de boa prática,
geralmente aceites.
Antes da instalação, leia as instruções
de instalação e funcionamento do
módulo CIM e da bomba doseadora
DDA relevantes.
1. Símbolos utilizados neste
documento
Aviso
Se estas instruções de segurança não
forem observadas pode incorrer em
danos pessoais.
Se estas instruções de segurança não
Atenção
forem observadas, pode resultar em
danos ou avarias no equipamento.
Notas ou instruções que tornam este
Nota
trabalho mais fácil garantindo
um funcionamento seguro.
2. Informação geral
2.1 Aplicações
Página
A E-Box 200 (E-Box = Extension Box) da Grundfos
deve ser usada apenas como interface de comunica-
33
ção entre uma bomba doseadora DDA SMART digi-
33
tal e uma rede Modbus.
33
A E-Box 200 contém um módulo CIM 200
33
(CIM = Communication Interface Module (carta de
34 comunicação)).
34
Para a comunicação interna entre a E-Box e a
bomba doseadora, é utilizado GENIbus.
34
34
2.2 Descrição geral do produto
34
35
36
5
36
36
36
H2
H3
H1
1

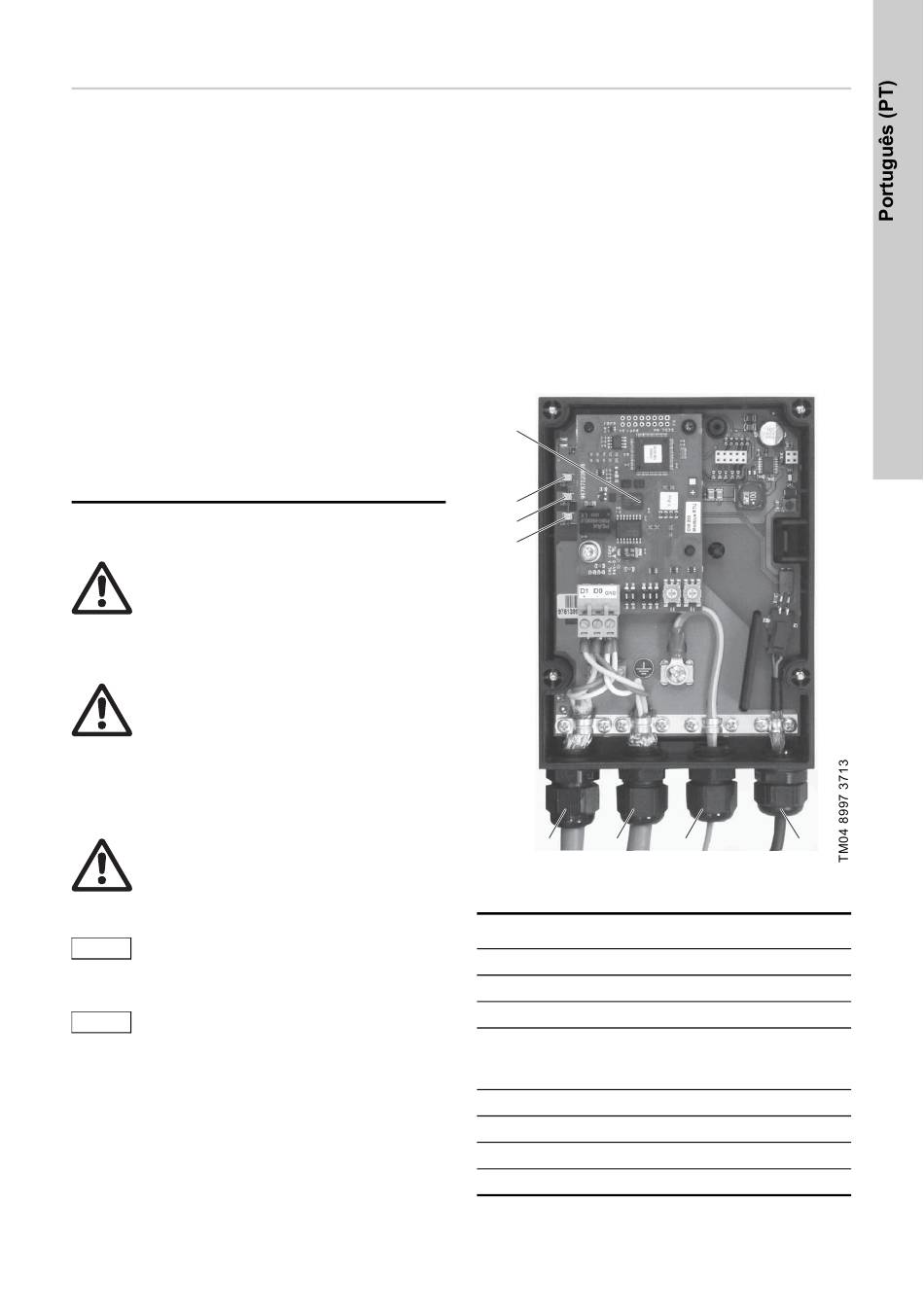

Fig. 1 Descrição geral da E-Box
Pos. Descrição
1 Ligação Modbus 1
2 Ligação Modbus 2
3 Ligação à terra*
Ficha de alimentação e comunicação para
4 a bomba doseadora (contém ligação para
alimentação eléctrica e GENIbus)
5 Módulo CIM 200
H1 LED: GENIbus Rx, amarelo
H2 LED: Alimentação, verde
H3 LED: GENIbus Tx, vermelho
* dependente da instalação de rede local.
2 3 4
