2.3 Symboler på produkten
Symbol
Beskrivning
Indikering av fara.
Driftsjordsanslutning.

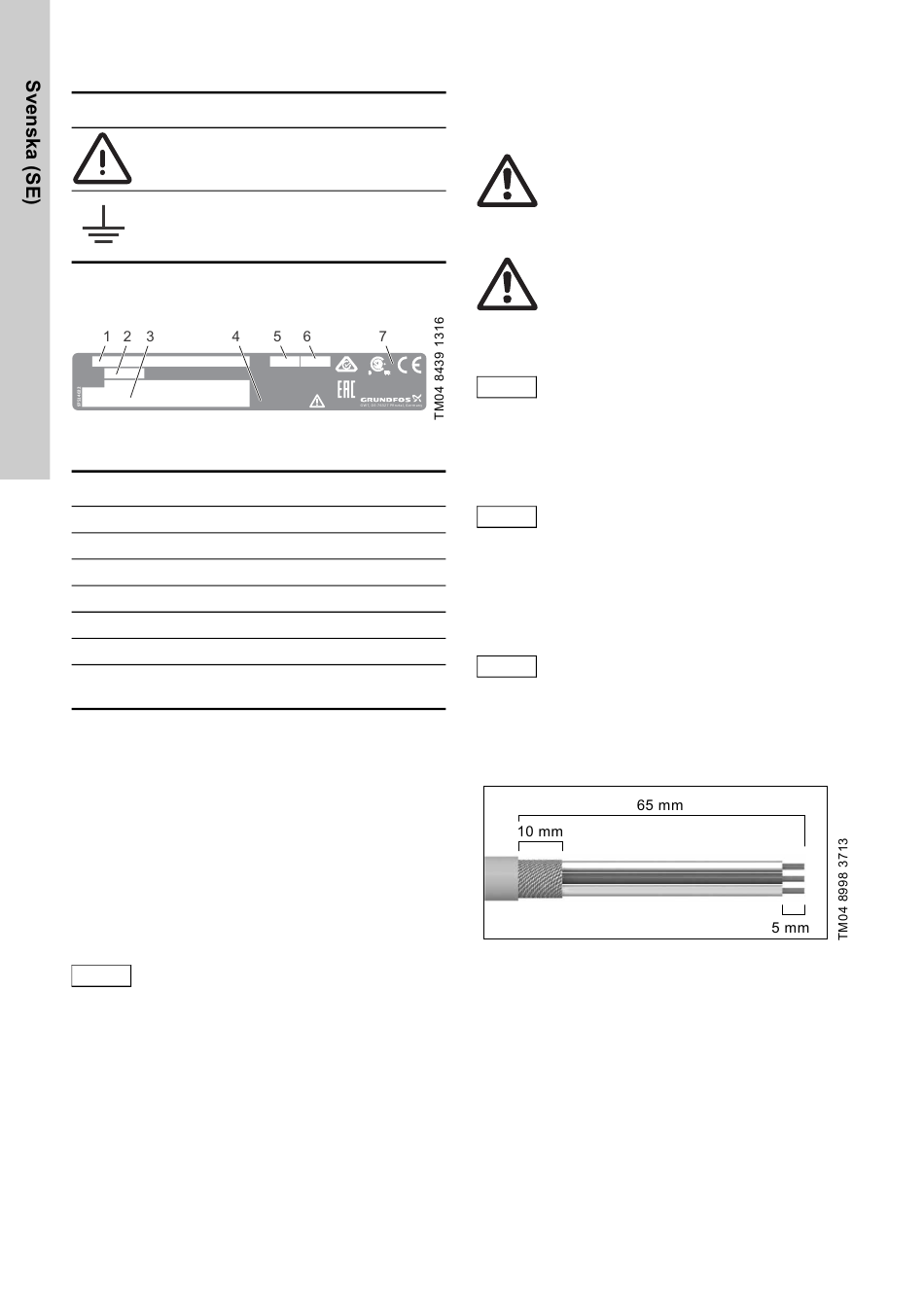

2.4 Typskylt

Type
U
Model
Fig. 2
Typskylt
Pos.
Beskrivning
1
Typbeteckning
2
Spänning
3
Modell
4
Ursprungsland
5
Effektförbrukning
6
Kapslingsklass
Godkännandemärkningar,
7
CE-märkning etc.

3. Installation

3.1 Installationssats

E-Box-paketet innehåller följande delar:
E-Box försedd med CIM-modul
Monterings- och driftsinstruktion för E-Box
Monterings- och driftsinstruktion för CIM-modul
CD-ROM (programvara, funktionsprofiler, monte-
rings- och driftsinstruktion).
Förvara CD-ROM-skivan och monte-
rings- och driftsinstruktionen så att de
Anm.
finns till hands när E-box med
CIM-modul ska integreras i huvudkom-
munikationsnätverket.
44
P
W
IP 65
max
N20683
NEMA 4X
Made in Germany

3.2 Elanslutning

Elanslutningen får endast utföras av en behörig elek-
triker i enlighet med lokala bestämmelser.
Varning
Kontrollera att strömförsörjningen till
DDA-doseringspumpen är frånkopplad
och inte kan kopplas på av misstag
innan du påbörjar elinstallationen.
Varning
Alla ej använda anslutningar måste för-
ses med en blindplugg för att säker-
ställa kapslingsklass IP65/NEMA 4X!
Försörjningsspänning för E-Box: 30 V
DC från DDA-pump. Se figur 1, pos. 4.
Varning
Anslut E-Box till strömförsörjningen
endast via DDA med den förmonterade
kontakten!
För att säkerställa stabil och tillförlitlig
kommunikation måste kabelskärmen
för GENIbus-anslutning alltid vara
ansluten till jordklämman. Denna är för-
Varning
monterad av Grundfos.
Se figur 1, pos. 4.
Gör inga ändringar!
3.2.1 Anslutning till Modbus
Beroende på den lokala nätverksinstal-
lation, kan en eller två kablar anslutas
Anm.
till Modbus-anslutningarna (figur 4,
pos. 1 och 2).
1. Ta bort locket från E-Box.
2. Förbered Modbus-kabel/kablar såsom visas i
figur 3.
Fig. 3
Förberedelse av Modbus-kablar
Se figur 4.
3. Anslut den/de gula ledaren/ledarna till plint D1
(pos. 4).
4. Anslut den/de bruna ledaren/ledarna till plint D0
(pos. 5).
5. Anslut den/de grå ledaren/ledarna till jordplinten
(pos. 6).
6. Anslut kabelskärmarna till jord via jordklämmorna
(pos. 7).
7. Anslut jordledaren till driftsjordsplinten (pos. 8)
vid jordanslutningen (pos. 3) och dra åt klämman
(pos. 9) om det behövs.
