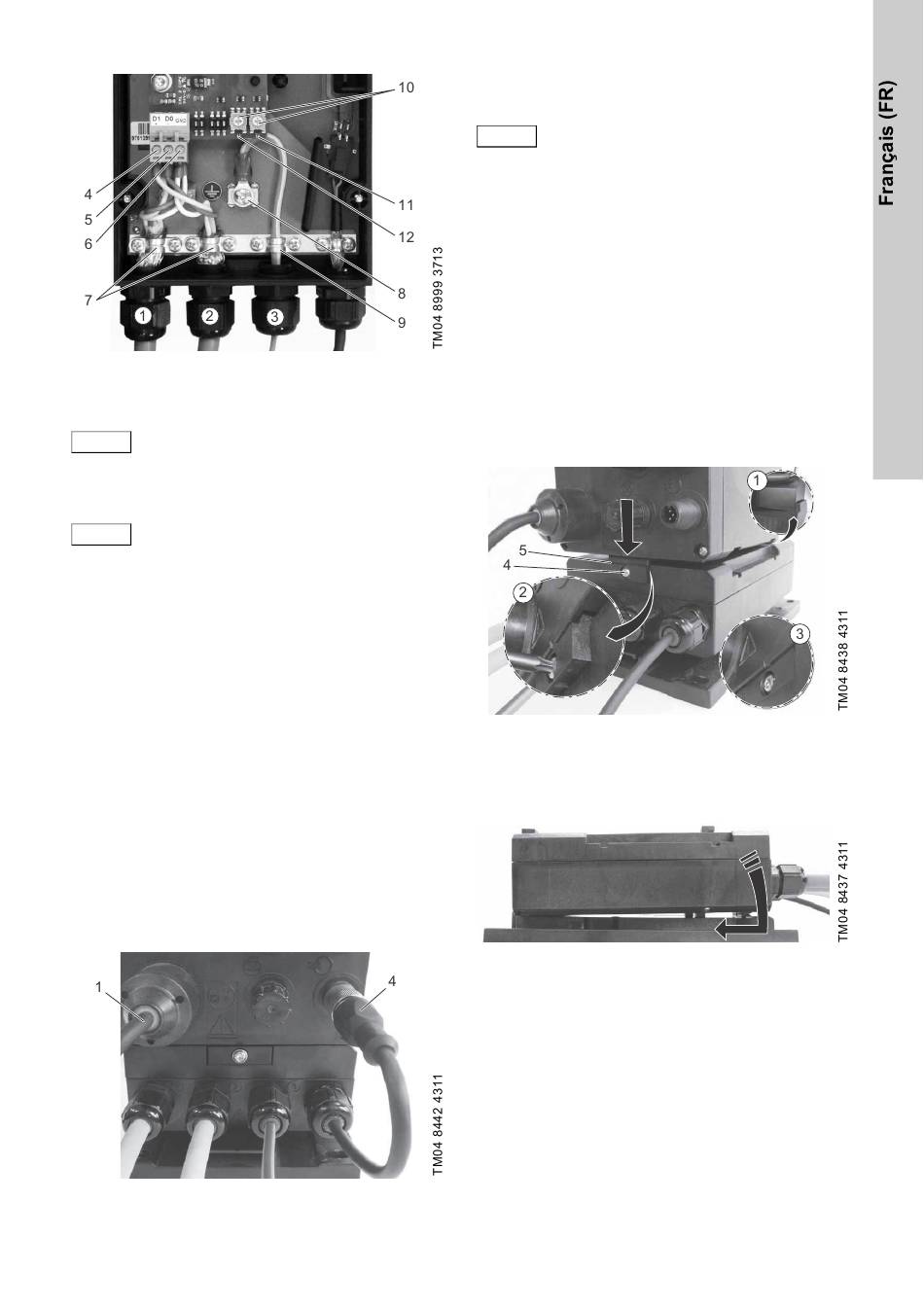

Fig. 4 Connexions des câbles
L'adresse Modbus est réglée via le menu
de la pompe DDA. Par conséquent, les
Nota
commutateurs rotatifs (fig. 4, pos. 10) ont
été désactivés par défaut.
La LED (fig. 4, pos. 11) indique l'état de
la connexion GENIbus.
Nota
La LED (fig. 4, pos. 12) indique l'état de
la connexion Modbus.
Pour plus d'informations (ex : réglage des résis-
tances), se reporter à la notice d'installation et de
fonctionnement du module CIM 200.
3.2.2 Connexion de l'alimentation électrique et du
GENIbus
Avant de procéder à la connexion de l'alimentation
électrique et de GENIbus, effectuer l'installation
mécanique.
Voir paragraphe 3.3 Installation
Voir fig. 5.
1. Couper l'alimentation électrique de la pompe
doseuse DDA (pos. 1).
– Attendre environ 20 secondes avant de passer
à la prochaine étape.
2. Retirer le capuchon de protection de l'entrée
BUS de la pompe.
3. Connecter fermement la prise (pos. 4) à l'entrée
BUS de la pompe.
Fig. 5 Connexion de l'E-Box à la pompe DDA
mécanique.
Pour consulter la procédure de mise en
service et le schéma de câblage, se
reporter à la notice d'installation et de
fonctionnement de la pompe doseuse
Nota
DDA.
Le profil fonctionnel se trouve sur le
CD livré avec l'E-Box.
3.3 Installation mécanique
L'E-box est toujours montée en dessous de la
pompe peu importe la position de montage de la
pompe (installation murale ou réservoir). Voir fig. 6.
1. Placer la pompe sur l'E-Box.
– S'assurer que les colliers du couvercle de
l'E-Box s'engagent correctement sur le corps
de pompe (détail 1).
– Insérer le dispositif de verrouillage (pos. 5) sur
le corps de pompe (détail 2).
2. Serrer la vis (pos. 4) pour verrouiller la connexion
(détail 3).
Fig. 6 Montage de la pompe sur l'E-Box
Pour une installation horizontale, l'E-Box peut être
montée sur le châssis de la pompe doseuse DDA.
Voir fig. 7.
Fig. 7 Montage de l'E-Box sur la plaque de
fixation
