2.3 Symboles sur le produit

Symbole Description
Indication des points dangereux.
Borne de terre.
2.4 Plaque signalétique
Type
U
Model

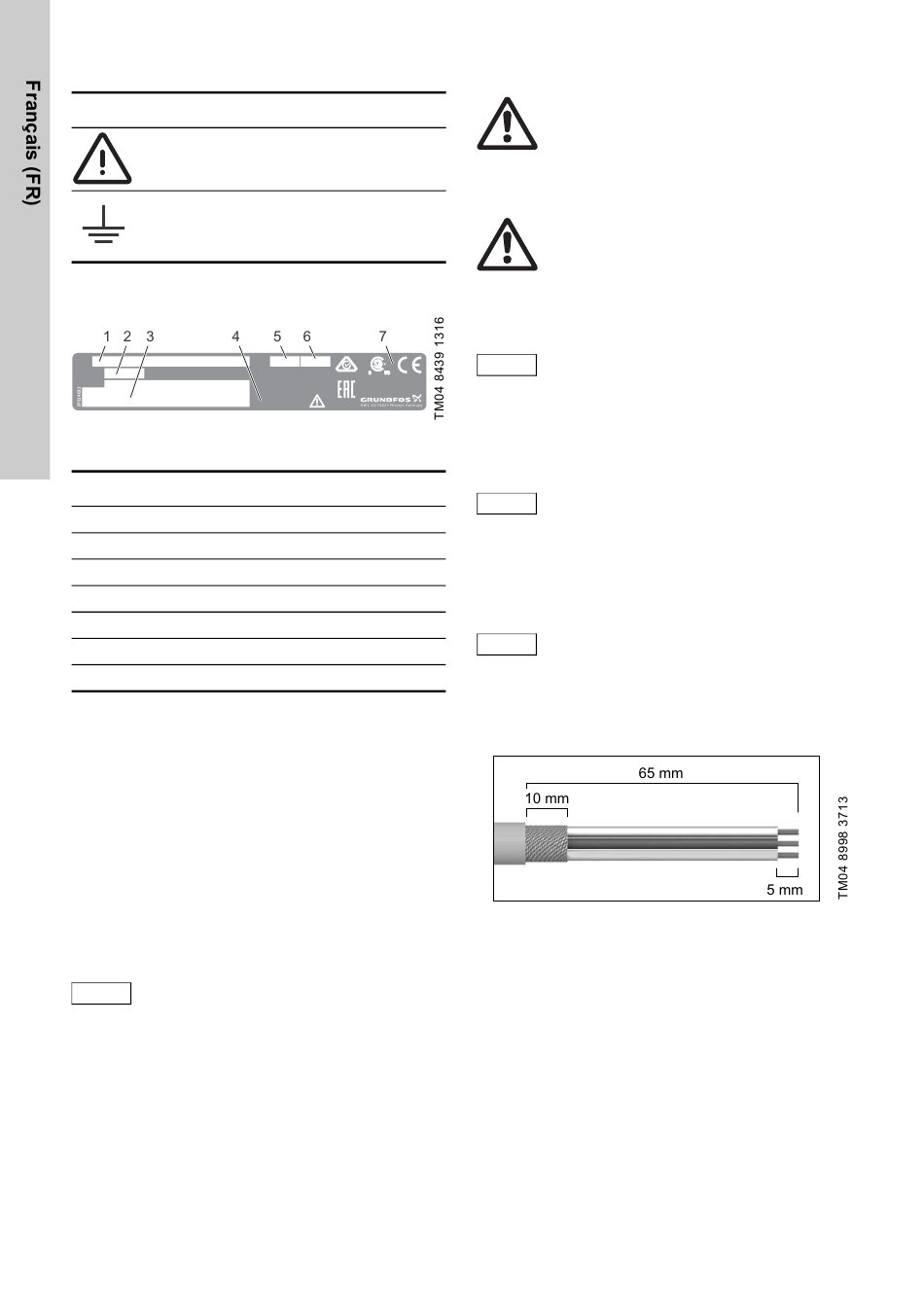

Fig. 2 Plaque signalétique
Pos. Description
1 Désignation
2 Tension
3 Modèle
4 Pays d'origine
5 Consommation électrique
6 Indice de protection
7 Homologations, marquage CE, etc.

3. Installation

3.1 Kit d'installation

Le colis contient les éléments suivants :
• E-Box équipée d'un module CIM
• Notice d'installation et de fonctionnement de
l'E-Box
• Notice d'installation et de fonctionnement du
module CIM
• CD-ROM (logiciel, profils fonctionnels, notices
d'installation et de fonctionnement).
Garder le CD-ROM et la notice d'instal-
lation et de fonctionnement sous la
Nota
main lors de l'intégration de l'E-Box et
du module CIM dans le réseau de com-
munication principal.
3.2 Branchement électrique
La connexion électrique doit être réalisée par un
électricien agréé conformément aux réglementations
locales.
26
P
W IP 65
max
N20683
NEMA 4X
Made in Germany
Avertissement
Avant de commencer les branchements
électriques, s'assurer que l'alimentation
électrique de la pompe doseuse DDA a
été coupée et qu'elle ne risque pas d'être
enclenchée accidentellement.
Avertissement
Pour assurer un indice de protection
IP65/NEMA 4X, toutes les connexions
inutilisées doivent être équipées d'un
bouchon obturateur !
Tension d'alimentation de l'E-Box :
30 VCC depuis la pompe DDA.
Voir fig. 1, pos. 4.
Précaution
Connecter l'E-box pour alimenter la
pompe DDA en utilisant la prise
pré-assemblée !
Pour assurer une communication
régulière et fiable, le blindage de câble
pour la connexion GENIbus doit
toujours être connecté à la prise de
Précaution
masse. Prémonté par Grundfos.
Voir fig. 1, pos. 4.
Aucune modification n'est autorisée !
3.2.1 Connexion du Modbus
En fonction du réseau local, un ou
deux câbles peuvent être connectés au
Nota
réseau Profibus (fig. 4, pos. 1 et 2).
1. Retirer le couvercle de l'E-Box.
2. Préparer le(s) câble(s) Modbus comme indiqué à
la fig. 3.
Fig. 3 Préparation des câbles Modbus
Voir fig. 4.
3. Raccorder le(s) conducteur(s) de couleur jaune à
la borne D1 (pos. 4).
4. Raccorder le(s) conducteur(s) de couleur marron
à la borne D0 (pos. 5).
5. Raccorder le(s) conducteur(s) gris à la borne
GND (pos. 6).
6. Raccorder les blindages de câble à la terre via la
prise de masse (pos. 7).
7. Si nécessaire, connecter le conducteur de terre à
la borne de terre (pos. 8) au niveau de la terre
(pos. 3) et serrer le collier (pos. 9).
8. Installer le couvercle de protection et serrer les vis.
– S'assurer que le joint statique est positionné
correctement.
