2.3 Symboler på produktet
Symbol Beskrivelse
Farligt punkt
Funktionsjordklemme

2.4 Typeskilt

Type
U
Model

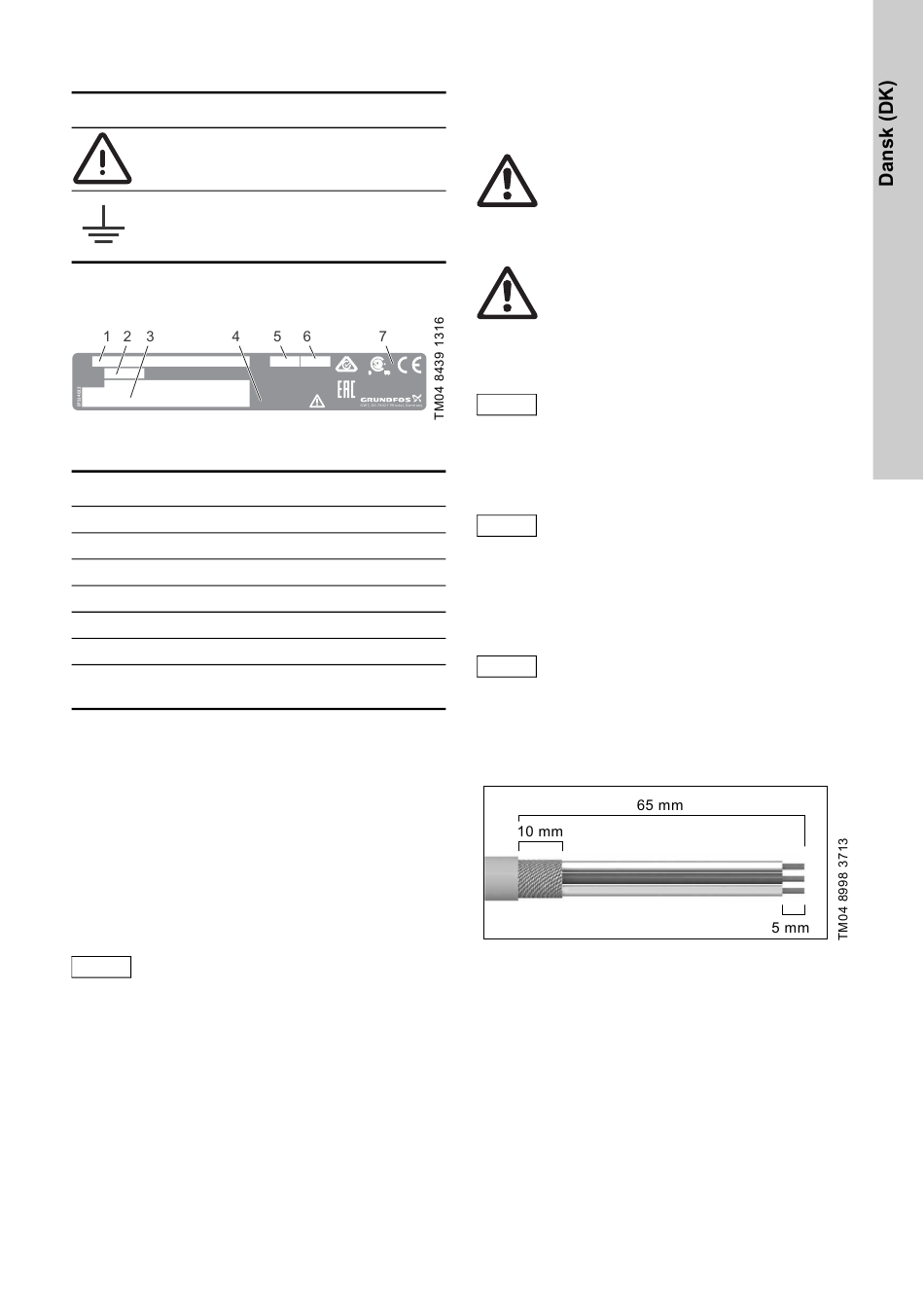

Fig. 2 Typeskilt
Pos. Beskrivelse
1 Typebetegnelse
2 Spænding
3 Model
4 Oprindelsesland
5 Effektforbrug
6 Kapslingsklasse
Godkendelsesmærkning, CE-mærkning
7
osv.

3. Installation

3.1 Installationssæt
E-Box-pakken indeholder følgende dele:
• E-Box udstyret med CIM-modul
• Monterings- og driftsinstruktion til E-Box
• Monterings- og driftsinstruktion til CIM-modulet
• Cd (software, funktionsprofiler, monterings- og
driftsinstruktion).
Gem cd'en og monterings- og driftsin-
struktionen så de er nemme at finde
Bemærk
når E-Box med CIM-modul skal integre-
res i hovedkommunikationsnetværket.
P
W IP 65
max
N20683
NEMA 4X
Made in Germany

3.2 Eltilslutning

Eltilslutningen skal foretages af en autoriseret elin-
stallatør i henhold til de gældende regler.
Advarsel
Afbryd strømforsyningen til DDA-dose-
ringspumpen, og sørg for at den ikke
uforvarende kan genindkobles inden
installationen påbegyndes.
Advarsel
For at sikre at produktet kan opnå
kapslingsklasse IP65/NEMA 4X, skal
alle ubrugte tilslutninger udstyres med
en blindprop!
E-Box-forsyningsspænding: 30 VDC fra
DDA-pumpen. Se fig. 1, pos. 4.
Forsigtig
Slut E-Boxen til strømforsyningen ved
at slutte det formonterede stik til
DDA-pumpen!
For at sikre stabil og pålidelig kommu-
nikation skal kabelskærmen til GENI-
bus altid være tilsluttet jordbøjlen.
Forsigtig
Den er formonteret af Grundfos.
Se fig. 1, pos. 4.
Foretag ingen ændringer!
3.2.1 Tilslutning af Modbus
Afhængigt af den lokale netværksin-
stallation kan der sluttes et eller to kab-
Bemærk
ler til Modbus-tilslutningerne (fig. 4,
pos. 1 og 2).
1. Fjern dækslet på E-Box.
2. Klargør Modbus-kablet eller -kablerne som vist i
fig. 3.
Fig. 3 Klargøring af Modbus-kabler
Se fig. 4.
3. Forbind den/de gule leder(e) til klemme D1
(pos. 4).
4. Forbind den/de brune leder(e) til klemme D0
(pos. 5).
5. Forbind den/de grå leder(e) til klemme GND
(pos. 6).
6. Forbind kabelskærmene til jord via jordbøjlerne
(pos. 7).
7. Forbind om nødvendigt jordlederen til funktions-
jordklemmen (pos. 8) ved jordforbindelsen
(pos. 3), og stram bøjlen (pos. 9).
