8. Sæt dækslet på, og stram skruerne.
– Sørg for at pakningen er placeret korrekt.

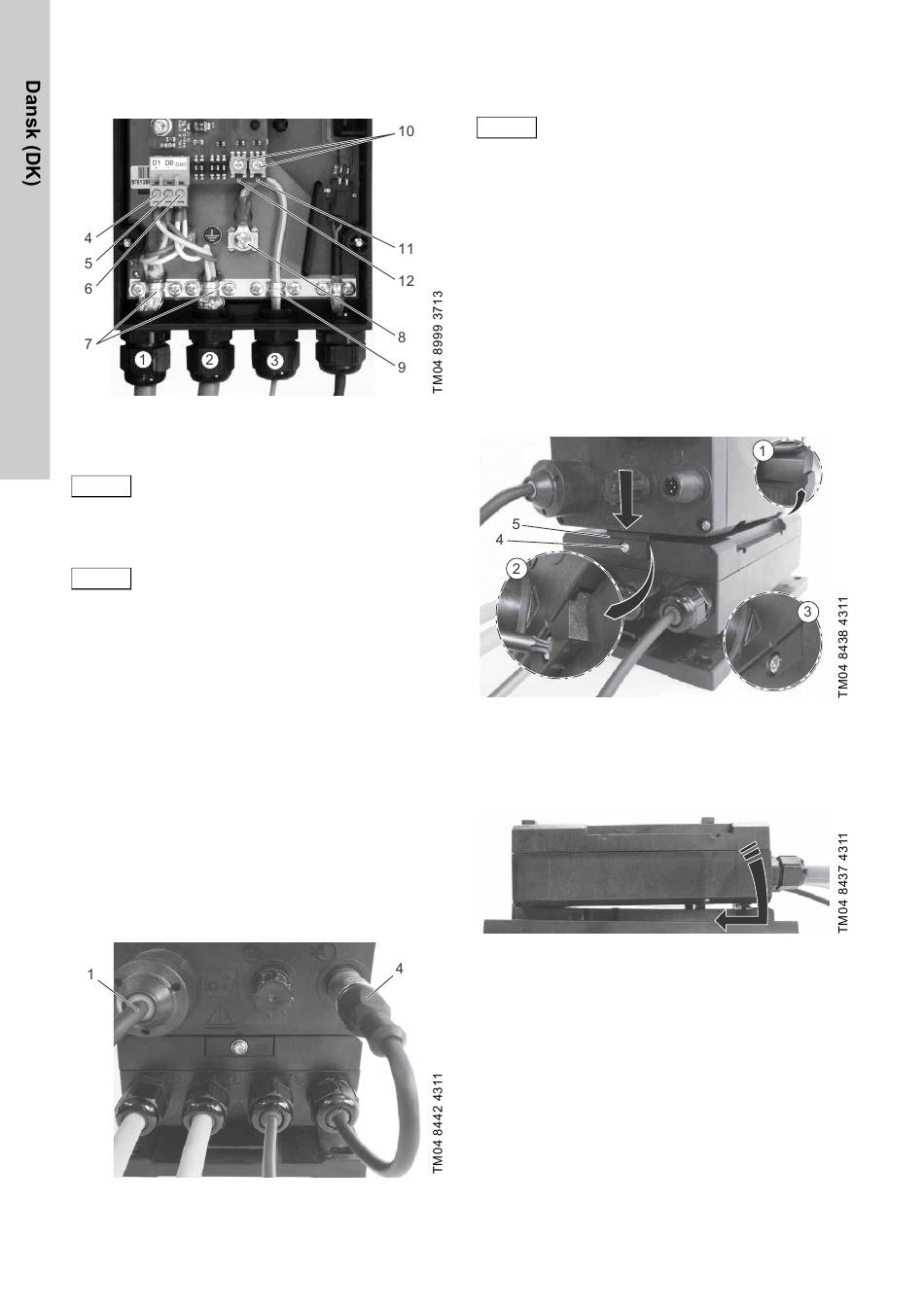

Fig. 4 Kabeltilslutninger
Modbus-adressen indstilles via
DDA-pumpemenuen. Derfor er drejeaf-
Bemærk
bryderne (fig. 4, pos. 10) deaktiveret fra
fabrikken.
Lysdioden (fig. 4, pos. 11) angiver
GENIbus-tilslutningens status.
Bemærk
Lysdioden (fig. 4, pos. 12) angiver Mod-
bus-tilslutningens status.
Se monterings- og driftsinstruktionen til CIM
200-modulet for yderligere oplysninger (fx indstilling
af termineringsmodstande).
3.2.2 Tilslutning af strømforsyning og GENIbus
Foretag den mekaniske installation før tilslutning af
strømforsyning og GENIbus.
Se afsnit 3.3 Mekanisk installation.
Se fig. 5.
1. Afbryd DDA-doseringspumpens strømforsyning
(pos. 1).
– Vent cirka 20 sekunder før næste trin.
2. Fjern beskyttelseshætten fra pumpens BUS-ind-
gang.
3. Slut stikket (pos. 4) til pumpens BUS-indgang.
Sørg for at det sidder godt fast.
Fig. 5 Tilslutning af E-Box til DDA
18
Se idriftssætningsproceduren og stik-
kets forbindelsesdiagram i monterings-
og driftsinstruktionen til DDA-dose-
Bemærk
ringspumpen.
Funktionsprofilen findes på pro-
dukt-cd'en, der fulgte med E-Box.

3.3 Mekanisk installation

E-Box skal altid monteres under pumpen, uanset
pumpens monteringsposition (fx væg- eller tankmon-
teret). Se fig. 6.
1. Placer pumpen på E-Box.
– Sørg for at krogene på E-Box-huset går i ind-
greb med pumpehuset (detalje 1).
– Indsæt låseanordningen (pos. 5) ved pumpe-
huset (detalje 2).
2. Stram skruen (pos. 4) for at låse pumpe og E-Box
sammen (detalje 3).
Fig. 6 Montering af pumpe på E-Box
Ved horisontal installation kan E-Box monteres på
DDA-doseringspumpens monteringsplade.
Se fig. 7.
Fig. 7 Montering af E-Box på monteringsplade
