Instalação Mecânica - Grundfos E-Box 200 Montage- Und Betriebsanleitung

– Certifique-se de que a junta está correcta-
mente posicionada.
Fig. 4 Ligações de cabo
O endereço Modbus é definido através
do menu da bomba DDA. Por este
motivo, os interruptores rotativos
Nota
(fig. 4, pos. 10) encontram-se desacti-
vados de fábrica.
O LED (fig. 4, pos. 11) indica o estado
da ligação GENIbus.
Nota
O LED (fig. 4, pos. 12) indica o estado
da ligação Modbus.
Para mais informações (por exemplo, a configuração
de resistências dos terminais), consulte as instruções
de instalação e funcionamento do módulo CIM 200.
3.2.2 Ligação da alimentação eléctrica e GENIbus
Antes da ligação da alimentação eléctrica e do
GENIbus, execute a instalação mecânica.
Consulte a secção 3.3 Instalação
Consulte a fig. 5.
1. Desligue a alimentação eléctrica da bomba dose-
adora DDA (pos. 1).
– Aguarde cerca de 20 segundos até executar o
próximo passo.
2. Retire a tampa de protecção da entrada BUS da
bomba.
3. Ligue a ficha (pos. 4) de forma adequada à
entrada BUS da bomba.
Fig. 5 Ligação da E-Box à DDA
3.3 Instalação mecânica
A E-Box é sempre montada sob a bomba, indepen-
dentemente da posição de montagem da bomba
(por exemplo, montagem mural ou em depósito).
Consulte a fig. 6.
1. Coloque a bomba na E-Box.
2. Aperte o parafuso (pos. 4) para fixar a ligação
mecânica.
Em instalações horizontais, a E-Box pode ser mon-
tada na chapa de montagem da bomba doseadora
DDA.
Consulte a fig. 7.
Para o procedimento de arranque e o
esquema de ligação da ficha, consulte
as instruções de instalação e funciona-
mento da bomba doseadora DDA.
Nota
O perfil de comunicação encontra-se
no CD do produto fornecido junta-
mente com a E-Box.
– Certifique-se de que as braçadeiras na tampa
da E-Box encaixam no corpo da bomba
(pormenor 1).
– Insira o dispositivo de fecho (pos. 5) no corpo
da bomba (pormenor 2).
(pormenor 3).

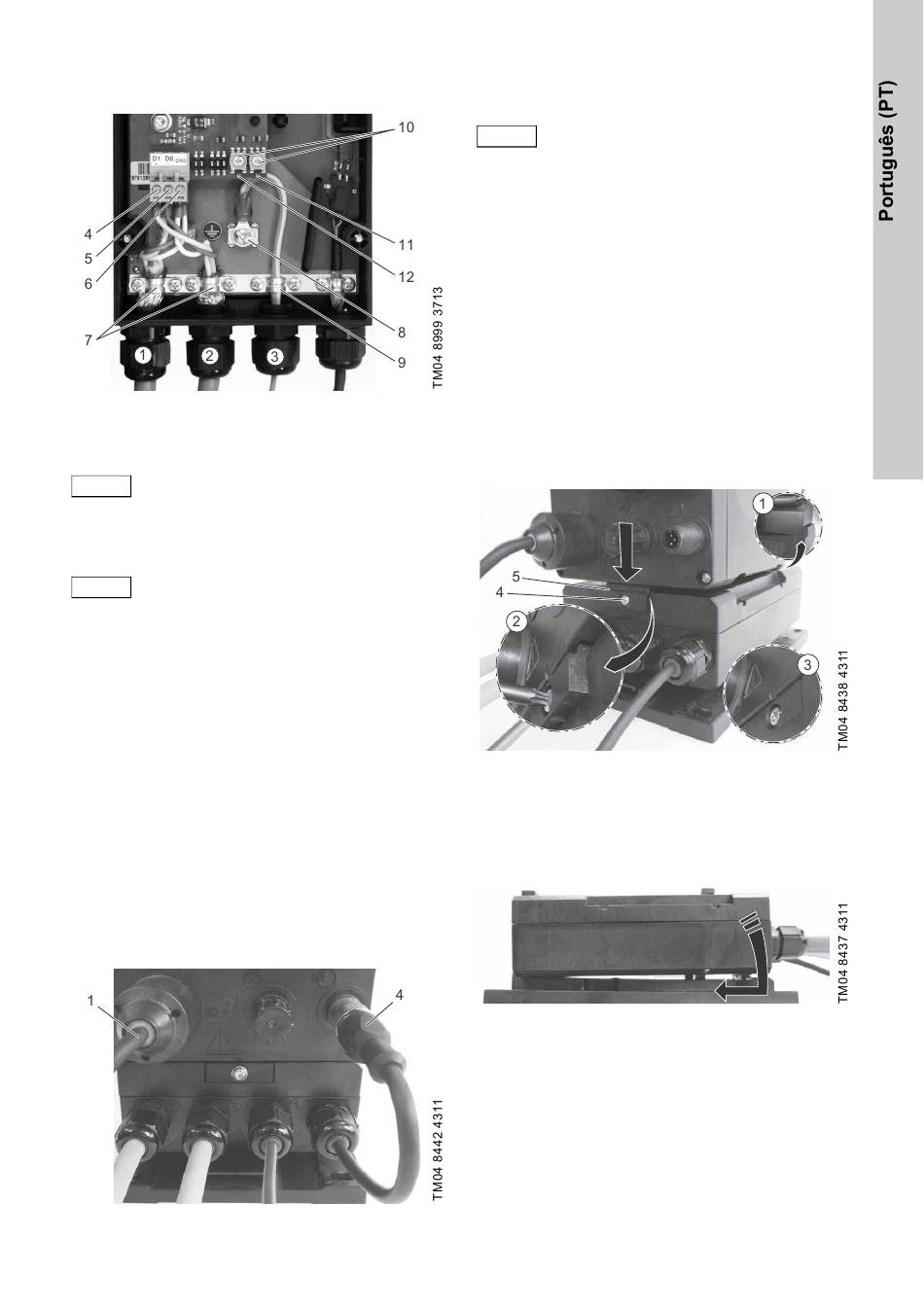

Fig. 6 Montagem da bomba na E-Box
Fig. 7 Montagem da E-Box na chapa de mon-
tagem
