Betriebsanleitung R600V.DAH5 (DE)

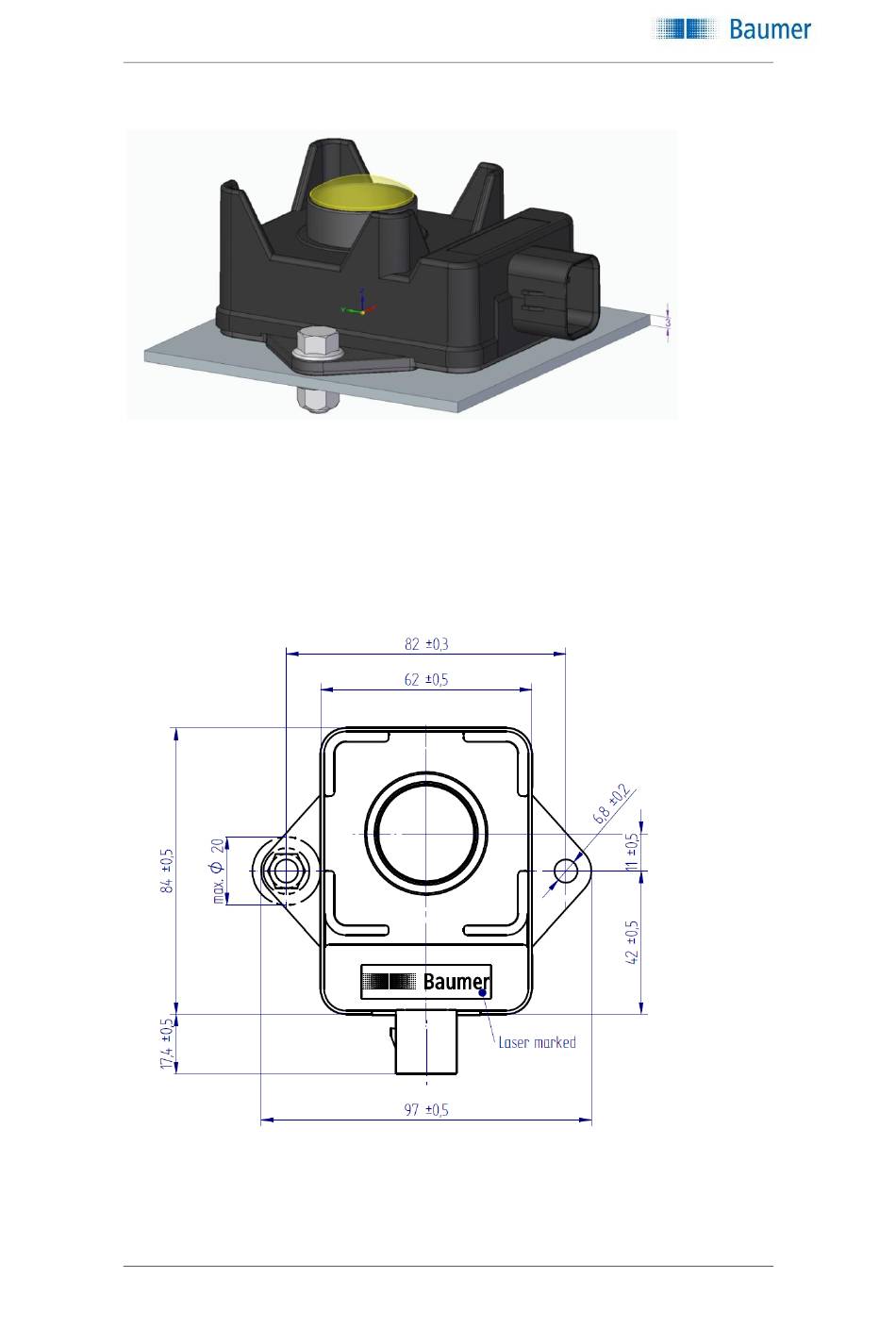

Fig 3 Montage auf einem dünnen Stahlblech aus Weichstahl (≥3mm)
Es wird empfohlen, M6 Schrauben gemäss MBM 10105 zu verwenden. Das Anzugsdrehmo-
ment für 10.9 (Festigkeitsklasse) Schrauben muss innerhalb von 12Nm...15Nm liegen, und
für 8.8 (Festigkeitsklasse) Schrauben muss es innerhalb von 10Nm...12Nm liegen. Das Mon-
tagebild und den verfügbaren Werkzeugfreibereich zum Anziehen der Befestigungsschrau-
ben entnehmen Sie bitte der folgenden Abbildung.
Fig 4 Montagebild und Werkzeugfreibereich.
Für den Kabelbaum muss genügend Platz vorhanden sein, um ein übermässiges Verbiegen
der Kabel oder der Kabelbaugruppe zu vermeiden. Die Drähte müssen ebenfalls entspre-
chend gesichert und für die Anwendung geeignet sein.
