TC-Standard (+)
提示
通过安装过滤器，系统中的最大允许工作压力受到限制！
工作压力 ≤ 2 bar
4.2.2 连接 流量适配器 (可选)
若订购冷却器时选择了无过滤器的检湿器，该冷却器出厂时已
被安装于一个流量适配器中。
换热器的输出端和流量适配器的输入端之间未整体通过软管连
接。须使用合适的螺纹套管接头仔细且专业地连接气体出口处
的G1/4或NPT 1/4"接头（流量适配器上标示有NPT）。在此，
流动方向无关紧要。
4.2.3 连接检湿器 (可选)
若订购冷却器时选择了 检湿器，该冷却器出厂时已被安装于一
个流量适配器中或选购了过滤器时已被安装并连接于过滤头
上。
4.2.4 连接蠕动泵 (可选)
若您订购了带有蠕动泵的冷却器，该泵已经安装和接线。随附
订购的换热器已被安装并连接到蠕动泵。
须仔细、专业地使用合适的软管和管夹连接泵的冷凝物出口用
的接口ø6。
带螺纹连接DN 4/6或1/6"-1/4"的型号配有夹紧环和锁紧螺
母，必须使用合适的软管小心连接。
提示
通过安装蠕动 泵CPsingle / CPdouble，系统中的最大允许工
作压力受到限制！
工作压力 ≤ 1 bar
4.2.5 连接换热器

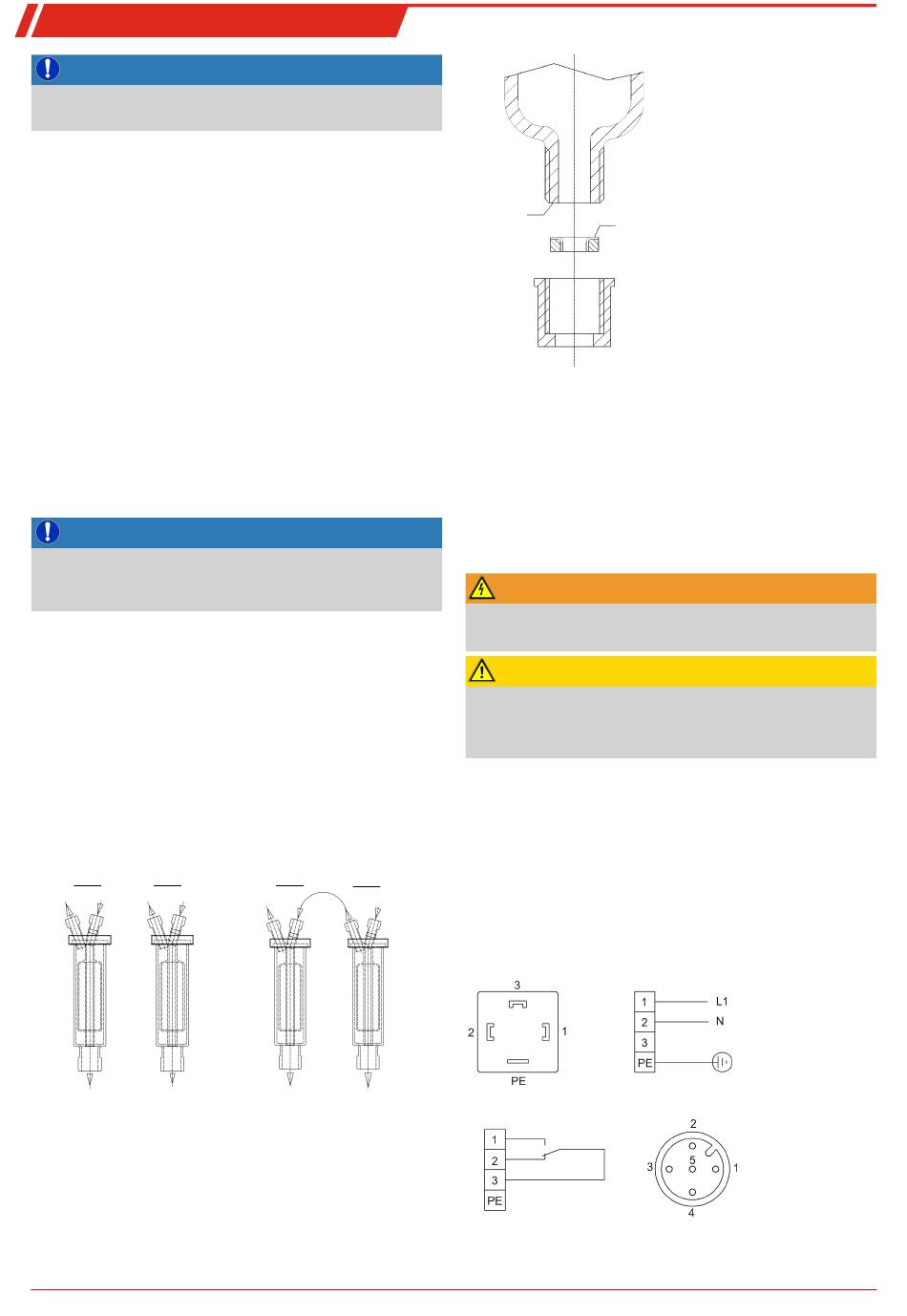

左图中示意性地示出了两个单独的换热器的连接。
为了最大限度地减少在冷却器中的气体洗出，两个（结构相同
的）换热器必须彼此串联运行（右图）。为此可以采取如下措
施：
换热器2上的以红色标记的气体入口处的气体输入管线（预
1.
冷）。
换热器2的气体出口与换热器1的以红色标记的气体入口之
2.
间的连接线（后冷却）。
在换热器1的气体出口处安装最终的气体输出线。
3.
气体冷却器
(两个单独的换热器)
换热器 1 换热器 2
气体入口
气体出口 气体入口 气体出口
冷凝疏水阀关闭
冷凝疏水阀关闭
进气口已被标记为红色。
若使用由玻璃制的换热器，在连接气体管线时，请确保密封件
位置正确（见图）。密封件由一个带PTFE垫片的硅环构成。
PTFE一面须朝向玻璃螺纹。
BX440017 ◦ 08/2019
气体冷却器 +
(二个串联换热器)
换热器 1 换热器 2
气体出口 气体出口
气体入口
气体入口
冷凝疏水阀关闭
冷凝疏水阀关闭
玻璃
PTFE
4.3 电气连接
操作人员必须为设备安装一个外置分离器，该装置明显地归入
设备。
此分离器
• 必须位于设备附近，
• 必须方便用户触及，
• 必须符合IEC 60947-1与IEC 60947-3标准，
• 必须断开所有电源连接和状态输出的载流导体且
• 不得安装于电力线上。
警告
危险的电压
仅能由训练有素的专业人员执行线路连接。
注意
错误电压危险
错误的电压会毁坏设备。
正确的电压可以从铭牌上看到。
通过接头连接
本设备配备了分别用于供电和状态输出的EN 175301-803接头各
一个。正确连接电缆时，须将各接头无混淆危险地连接。因
此，请确保该接头于连接电缆后再次得以妥善连接。随后须说
明布线情况，数字应与接头上的相对应。
电源线的横截面必须与额定电流相适应。使用的电缆的横截面
2
至多为1.5mm (AWG 16) 和一根直径为8-10 mm (0.31 –
0.39英寸) 的电缆。
插头编号
115/230 V (24 V DC)
报警触头 S2
卡紧区的直径为8 - 10 mm (0.31 – 0.39英寸)。
电源连接S1
(+24 V)
(-24 V)
模拟输出 S3
1-未被占用
2-未被占用
3- GND
4-4-20mA out
5- 屏蔽
