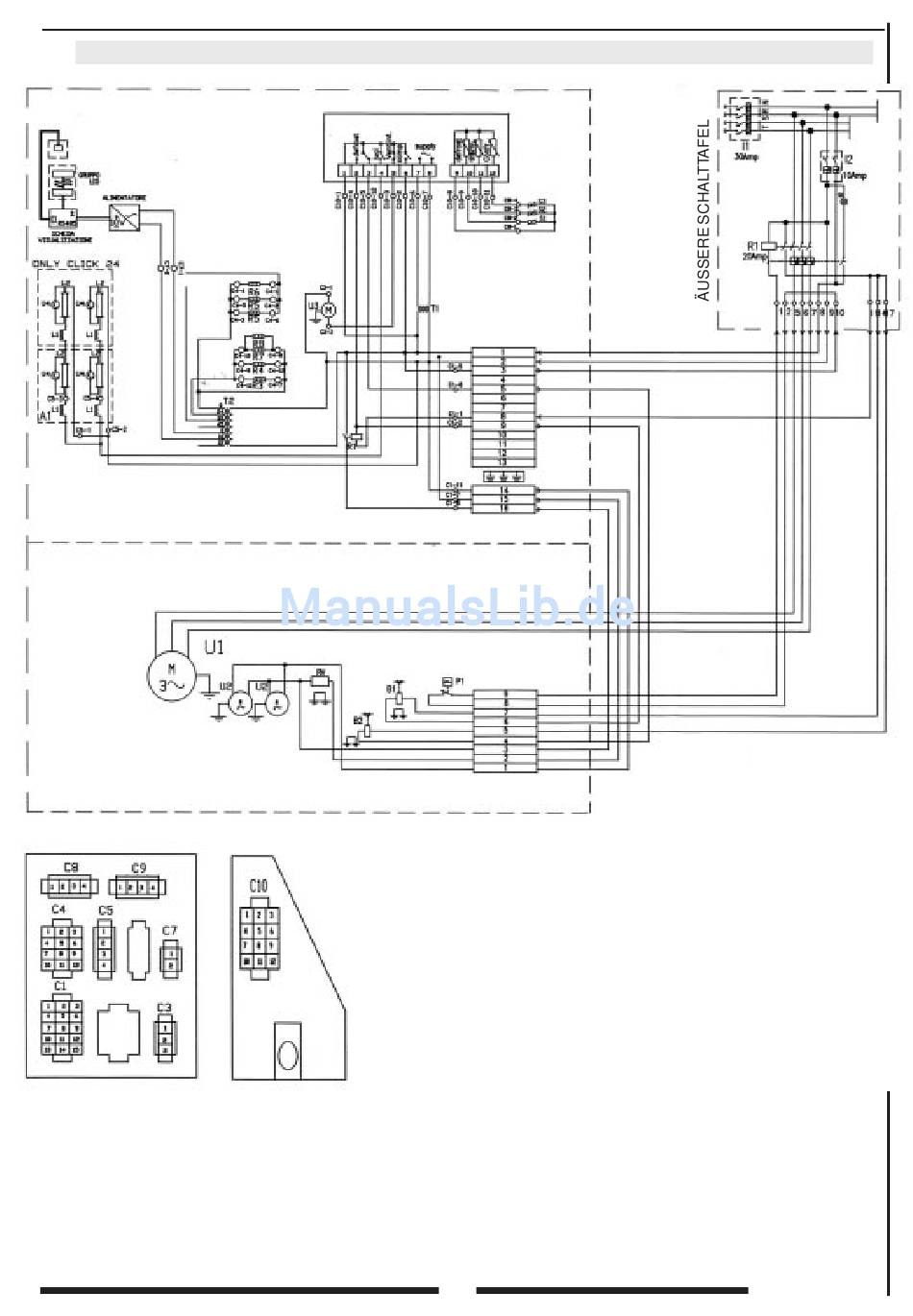

9.2 Elektrisches Schaltbild Klick U.R.
FERNKONDENSATORENEINHEIT
LINKE SEITE
SCHALTTAFEL
KLEMMLEISTE THEKE KON-
DENSATOREINHEIT
VORDERSEITIGE SCHALTTAFEL
C1
C3
C4
C5
C7
C8
C9
C10
Eintritt Speisungskabel
CE1
MODUL A
Mehrpoliger Verbinder Steuerung Kondensatoreinheit
Mehrpoliger Verbinder Innenventilatoren
Mehrpoliger Verbinder Heizdrähte und Glastüren
Mehrpoliger Verbinder Beleuchtung
Elektronische Speisung 10V
Mehrpoliger Verbinder Sonden
Mehrpoliger Verbinder Sonden (auf Anfrage lieferbar)
Verbinder Steuerung, elektronische Steuerungseinheit
25
4 280 20238 0AC 04/2000
