Bei allen Pumpen ist die Wellendichtung als eine
Kompletteinheit ausgeführt.
8. Entfernen Sie die Schrauben (Pos. 188a) zur
Befestigung der Wellendichtung (Pos. 105).
9. Heben Sie mithilfe des Hebelprinzips die Wellen-
dichtung (Pos. 105) aus der Ölsperrkammer. Ver-
wenden Sie dazu die zwei Demontagelöcher im
Wellendichtungsträger (Pos. 58) und zwei
Schraubendreher.
10. Überprüfen Sie den Zustand der Wellendichtung
an der Stelle, wo die Nebendichtung der Wellen-
dichtung die Welle berührt. Die auf der Welle
montierte Wellenbuchse (Pos. 103) darf nicht
beschädigt oder verschlissen sein. Ist die Wellen-
buchse verschlissen und muss sie ausgewech-
selt werden, muss die Pumpe von Grundfos oder
einer von Grundfos anerkannten Reparaturwerk-
statt anschließend überprüft werden.
Ist die Welle intakt, ist wie folgt fortzufahren:
1. Reinigen und überprüfen Sie die Ölsperrkammer.
2. Schmieren Sie die Kontaktflächen zwischen der
Wellendichtung (Pos. 105a) und der Welle (O-
Ringe) mit Schmieröl.
3. Setzen Sie die neue Wellendichtung (Pos. 105)
mithilfe der im Ersatzteilsatz enthaltenen Kunst-
stoffbuchse ein.
4. Ziehen Sie die Schrauben (Pos. 188a) zur Befes-
tigung der Wellendichtung mit 16 Nm fest.
5. Montieren Sie das Laufrad. Achten Sie darauf,
dass die Passfeder (Pos. 9a) korrekt eingesetzt
ist.
6. Montieren Sie das Pumpengehäuse (Pos. 50).
7. Montieren Sie das Spannband (Pos. 92) und zie-
hen Sie es fest.
8. Befüllen Sie die Ölsperrkammer mit Öl. Siehe
Abschnitt
11.8
Ölwechsel.
Informationen zum Einstellen des Laufraddichtspalts
finden Sie in Abschnitt
11.4 Austauschen des
Schneidwerks.
11.8 Ölwechsel
Nach 3000 Betriebsstunden oder einmal im Jahr
muss das Öl in der Ölsperrkammer wie nachfolgend
beschrieben gewechselt werden.
Nach jedem Austausch der Wellendichtung muss
ebenfalls ein Ölwechsel durchgeführt werden. Siehe
Abschnitt
11.7 Prüfen und Austauschen der Wellen-
dichtung.
Ablassen des Öls
Warnung
Beim Lösen der Schrauben der Ölsperr-
kammer ist zu beachten, dass sich in der
Ölsperrkammer ein Überdruck aufgebaut
haben kann. Entfernen Sie die Schrauben
nicht, bevor der Überdruck vollständig
abgebaut ist.
1. Entfernen Sie beide Ölschrauben, um das
gesamte Öl aus der Ölsperrkammer abzulassen.
2. Prüfen Sie das Öl auf Wasser und Verunreinigun-
gen. Die Ölbeschaffenheit gibt Aufschluss über
den Zustand der Wellendichtung. Dies gilt auch
nach einem Austausch der Wellendichtung.
Das Altöl muss in Übereinstimmung mit
Hinweis
den örtlich geltenden Vorschriften ent-
sorgt werden.

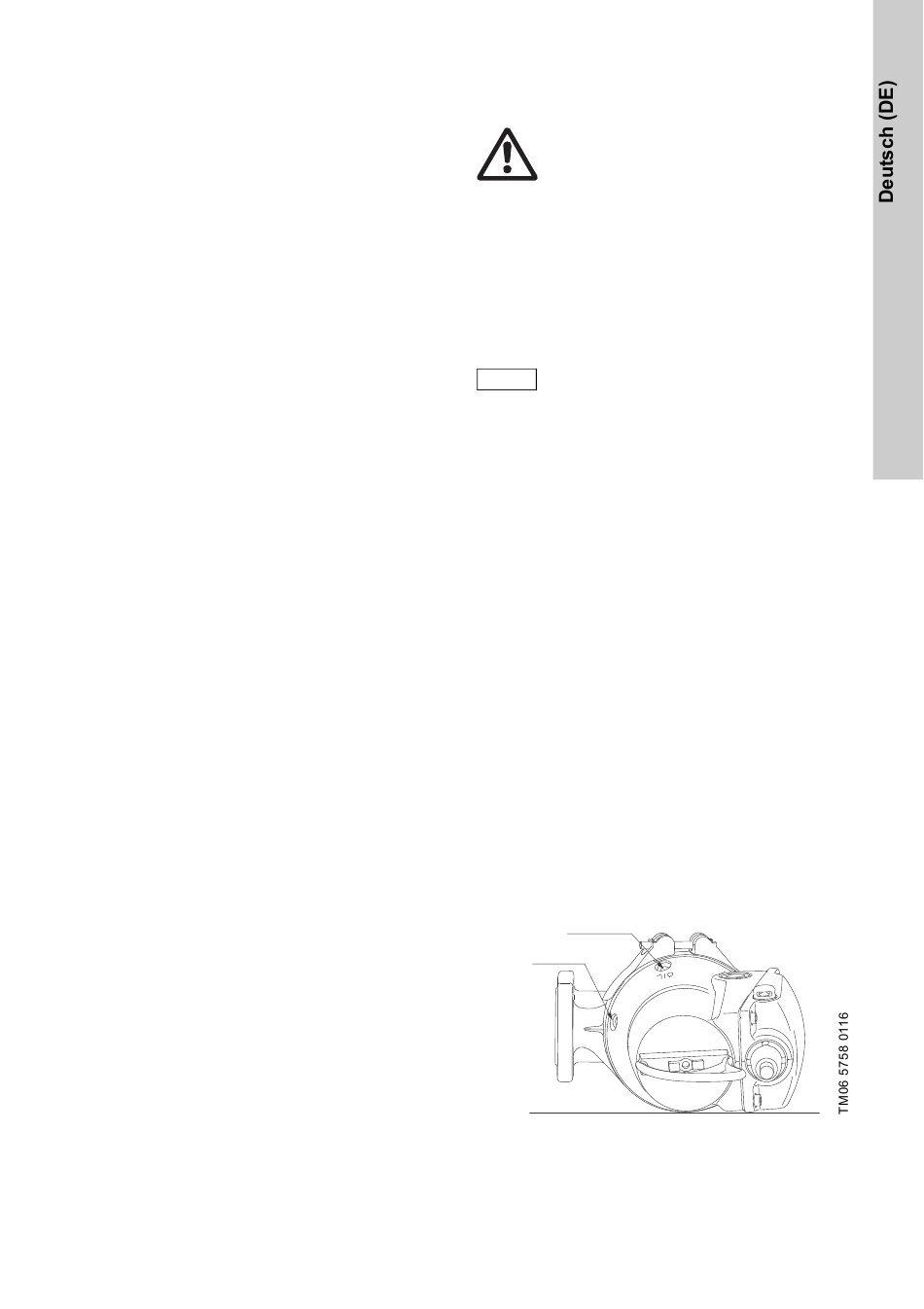

Befüllen mit Öl bei liegender Pumpe
Siehe Abb. 16.
1. Legen Sie die Pumpe so ab, dass sie auf dem
Statorgehäuse und dem Druckflansch aufliegt.
Die Schrauben der Ölsperrkammer müssen nach
oben zeigen.
2. Füllen Sie Öl über die obere Öffnung in die
Ölsperrkammer ein, bis es aus der unteren Öff-
nung wieder austritt. Dann ist der korrekte
Ölstand erreicht.
Die erforderliche Ölmenge ist dem Abschnitt
zu entnehmen.
11.3 Inspektion
3. Setzen Sie beide Ölschrauben mithilfe des im
Servicesatz enthaltenen Packungswerkstoffs
wieder ein. Siehe Abschnitt
Befüllen mit Öl bei stehender Pumpe
1. Platzieren Sie die Pumpe auf einer ebenen, waa-
gerechten Unterlage.
2. Füllen Sie Öl über eine der Öffnungen in die
Ölsperrkammer ein, bis es aus der anderen Öff-
nung wieder austritt. Die erforderliche Ölmenge
ist dem Abschnitt
11.3 Inspektion
3. Setzen Sie beide Ölschrauben mithilfe des im
Servicesatz enthaltenen Packungswerkstoffs
wieder ein. Siehe Abschnitt
Öleinfüllöffnungen
Ölstand
Abb. 16
Öleinfüllöffnungen
11.9
Servicesätze.
zu entnehmen.
11.9
Servicesätze.
