INSTRUCTIONS D'INSTALLATION (suite)
Installation et câblage

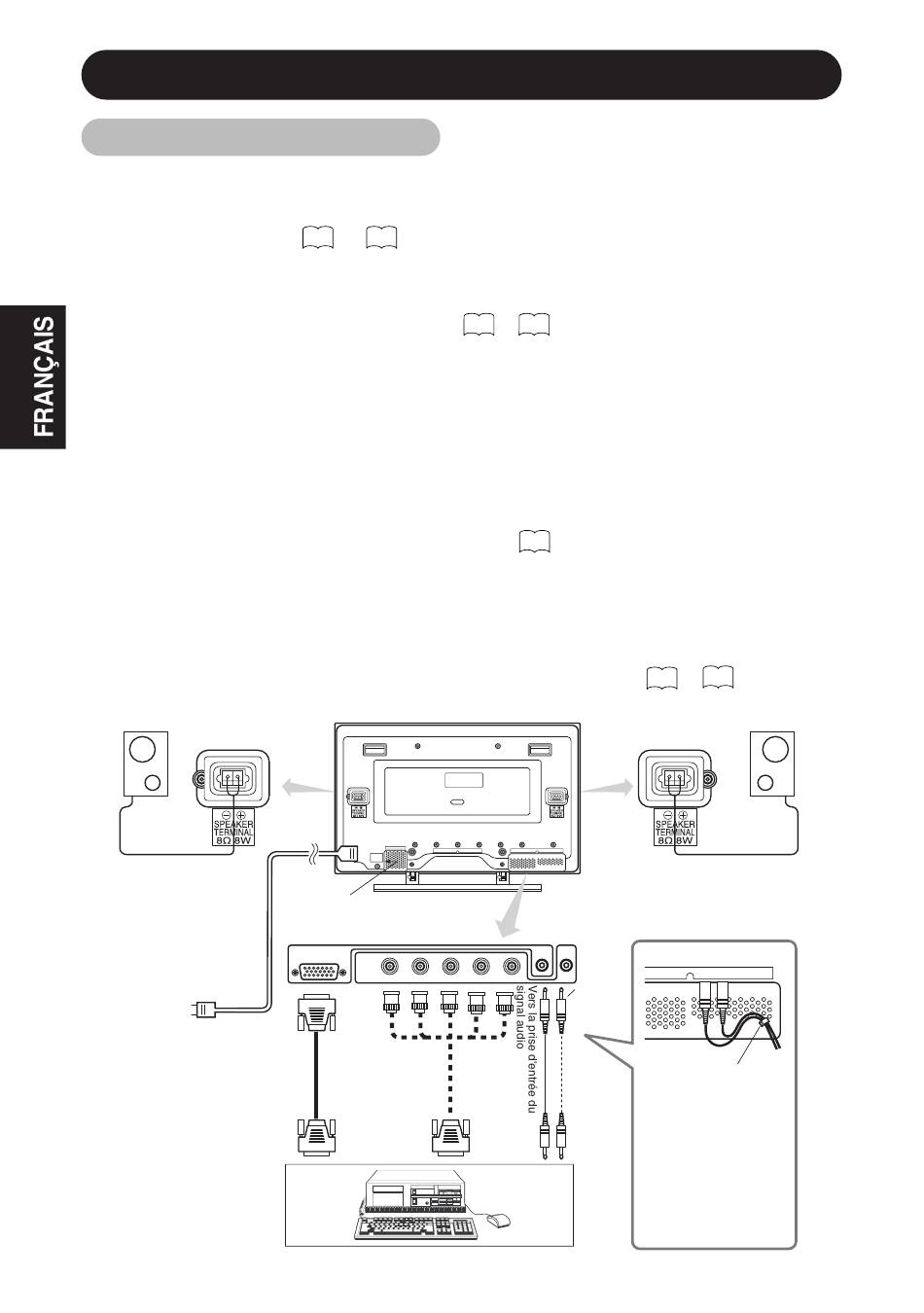

Raccordement à un PC
I
Avant d'effectuer les INSTRUCTIONS DE SÈCURITÈ, lisez attentivement les
Remarques d'emploi (
1) Assurez-vous que les signaux d'affichage produits par le PC sont compatibles avec les
caractéristiques de cet appareil.
• Pour de plus amples détails concernant les caractéristiques de cet appareil, reportez-vous
au paragraphe Caractéristiques techniques
2) Choisissez un endroit convenable et installez l'appareil sur une table horizontale où le
support peut être posé sans risque.
• Installer le moniteur près d'une prise secteur.
3) Assurez-vous que l'interrupteur d'alimentation du PC est sur la position d'arrêt.
4) Au moyen du câble de signal fourni, reliez la prise d'entrée de signal (RGB1) sur le
panneau arrière du moniteur, à la prise de sortie de signal du PC.
• Des câbles en option sont nécessaires pour relier la prise d'entrée RGB2 et les prises
d'entrée audio.
• Si le câble de signal fourni ne convient pas pour le PC, consultez le revendeur après avoir
lu les conseils du paragraphe "Entrée du signal".
5) Branchez l'une des extrémités du cordon d'alimentation fourni dans le connecteur de
cordon d'alimentation du panneau arrière, et l'autre extrémité dans une prise secteur.
6) Mettez le moniteur sous tension puis le PC et assurez-vous qu'une image se forme sur le
moniteur.
• Pour de plus amples détails concernant la mise sous tension du moniteur et les réglages de
l'image,reportez-vous au paragraphe "Instructions d'utilisation"
Haut-parleur (G)
Cordon
d'alimentation
6
à
) pour garantir un fonctionnement sûr:
VIII
XIV
Panneau arrière du moniteur
Fiche du cordon
d'alimentation
RGB 1
RGB 2
D-SUB IN
V
H
B
Vers les
Vers les
prises d'entrée
prises
du signal
d'entrée
du signal
Vers la
prise de
sortie du
signal
à
.
27
29
28
AUDIO IN
G
R
3.5mm
Mini-prise
stéréo
Lorsque vous raccordez
l'entrée audio d'un ordinateur
Vers la
Vers la
à l'appareil (avec mini-prise
prise de
prise de
stéréo de 3,5 mm), il faut
sortie du
sortie du
que le cordon passe dans
signal
signal audio
le collier de serrage vers le
bas du panneau arrière de
PC
l'appareil principal. Sinon, la
suppression des radiations
électromagnétiques
risque d'être insuffisante.
à
.
19
9
Haut-parleur (D)
Corde Clamper
