4.3.
BESCHREIBUNG DER MESSFUNKTIONEN
4.3.1. DC Spannungsmessung
Die maximale DC Eingangsspannung beträgt 30V DC. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte
einen elektrischen Schock verursachen und das Messgerät beschädigen.
1. Drücken Sie die MODE Taste und wählen Sie den Messmodus MEAS V oder MEAS
mV aus. Die Meldung "MEAS" wird im Display angezeigt.
2. Verbinden Sie die rote Messleitung mit der mV/V Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit dem positivem
und negativem Potenzial des zu messenden Kreises (siehe Abb. 3: DC
Spannungsmessung
4. ). Der Spannungswert wird im Hauptdisplay und der Prozentwert in Bezug auf die
Vollaussteuerung im sekundären Display angezeigt.
Die "OL"-Meldung gibt an, dass die zu messende Spannung den maximalen Wert, der mit
dem Gerät gemessen werden kann, überschreitet. Das Symbol "-O.L" auf dem Display
des Gerätes gibt an, dass die Spannung die umgekehrte Polarität in Bezug auf den
Anschluss in Abb. 3: DC Spannungsmessung
WARNUNG

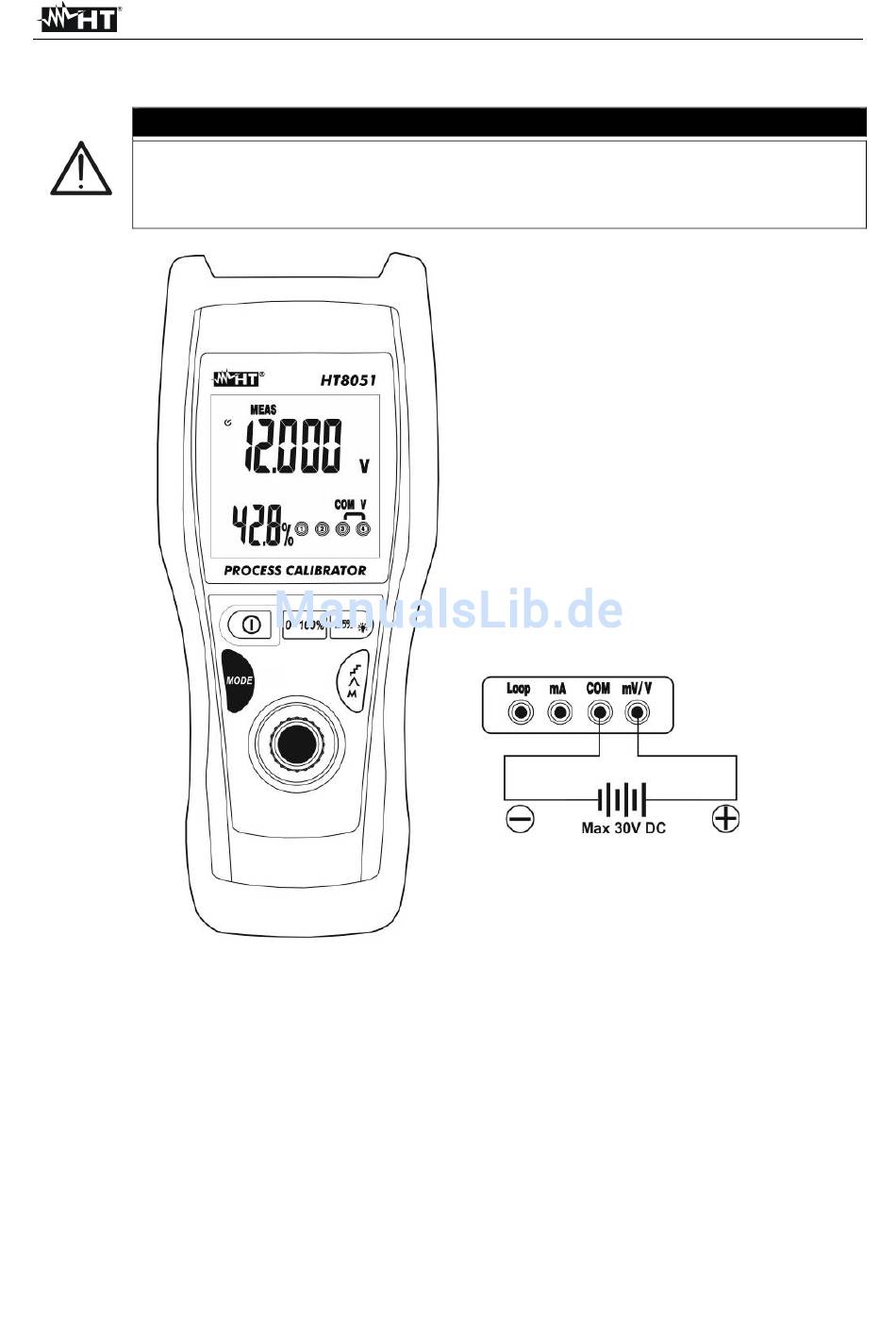

Abb. 3: DC Spannungsmessung
DE - 9
HT8051
