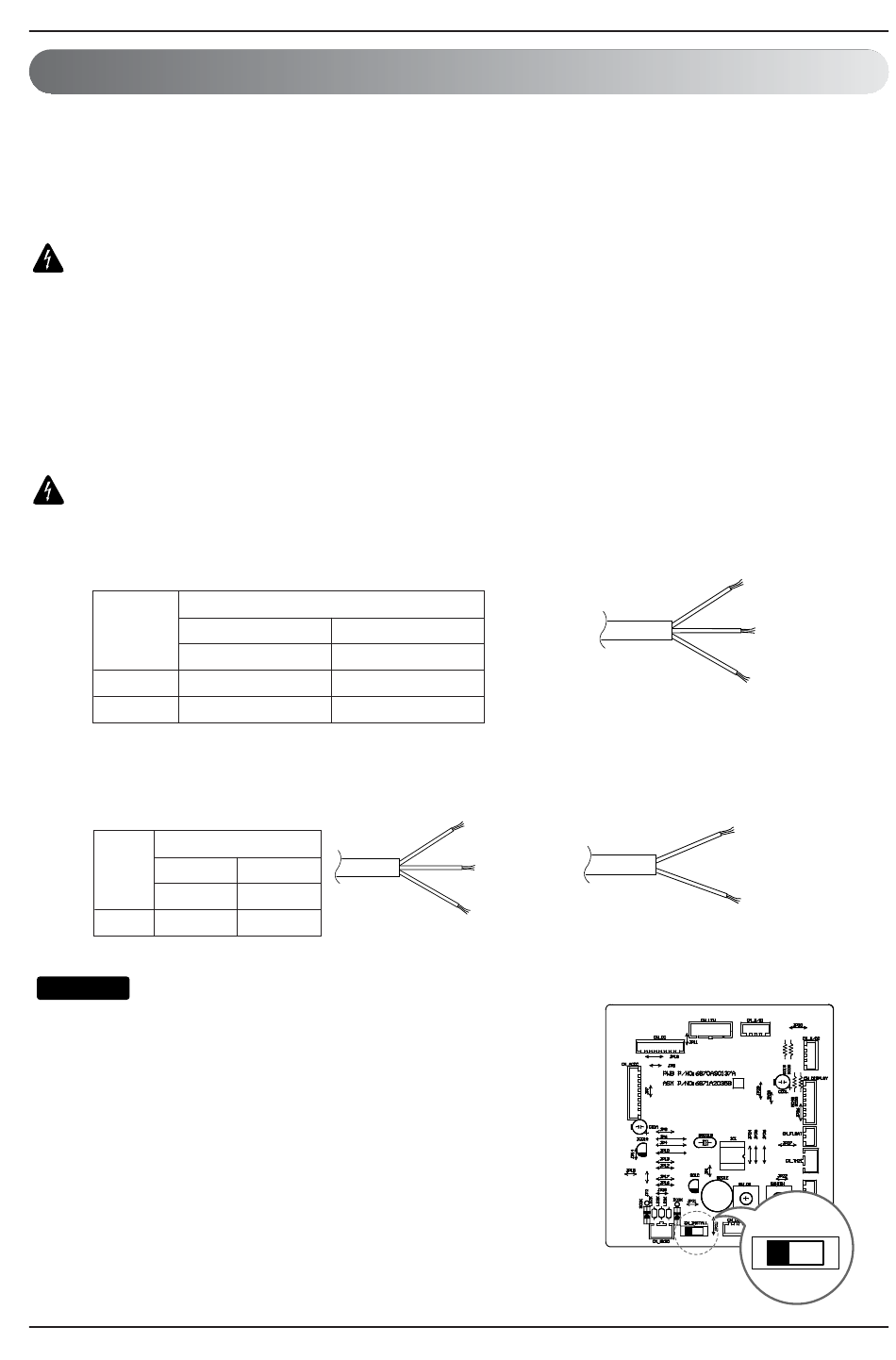

Anschluss der Kabel

Innen
Das Kabel an der Innenanlage anschließen, indem die Kabel nacheinander gemäß der Anschlüsse
der Außenanlage an die Klemmen der Reglerkarte angeschlossen werden. (Die Farben der Drähte
für Außengerät und Anschlussnr. müssen mit denen des Innengerätes übereinstimmen).
VORSICHT
• Änderungen am vorhandenen Schaltplan sind ohne vorherige Ankündigung vorbehalten.
• Das Erdungskabel sollte länger als die übrigen Kabel sein.
• Das am Gerät angeschlossene Netzkabel sollte die folgenden technischen Daten
aufweisen.
• Bei der Montage nach dem Schaltplan hinter der vorderen Blende der Innenanlage vorgehen.
• Die Kabel müssen fest angeschlossen werden, so dass sie sich nicht lösen.
• Die Kabel müssen gemäß den Farbkodierungen im Anschlussschaltplan angeschlossen werden.
VORSICHT
: Das am "A"-Gerät angeschlossene Netzkabel muss folgenden Angaben entsprechen (Die für diese
Geräte verwendeten Kabel müssen den nationalen Richtlinien entsprechen).
NORMALE QUER-
SCHNITTSFLÄCHE
Gerät (A)
Kabeltyp (B)
Das an Innen- und Außengerät angeschlossene Netzkabel muss den folgenden Angaben entsprechen
(Die für diese Geräte verwendeten Kabel müssen den nationalen Richtlinien entsprechen).
NORMALE
QUER-
5k~9K
SCHNITTS-
0.75
FLÄCHE
Kabeltyp (B) H07RN-F
HINWEIS
Auswahl des Schiebeschalters nach der
Installationsmethode
1. Falls das Innengerät wuf dem Boden installiert wird,
ändern Sie bitte den schalter, der an der Haupt- PCB-
Baugruppe ist, zum "BOTTOM" zustand.
2. Falls das Innengerät unter der Decke installiert wird,
ändem Sie den Schalter, der an der Haupt- PCB-
Baugruppe ist, zum "CEILING" zustand.
28 Raumklimagerät (Konvertible- Raumklimagerät für Decken oder Wandmontag)
Gruppe
5k~9k 12k~14k
0.75
Innen
H05VV-F H05VV-F
(mm 2 )
Gruppe
12k~14k
1.0
H07RN-F
(mm 2 )
1.0
Innen
NORMALE
QUERSCHNITTS-
2
FLÄCHE 0,75 mm
CN_INSTALL
CEILING BOTTOM
