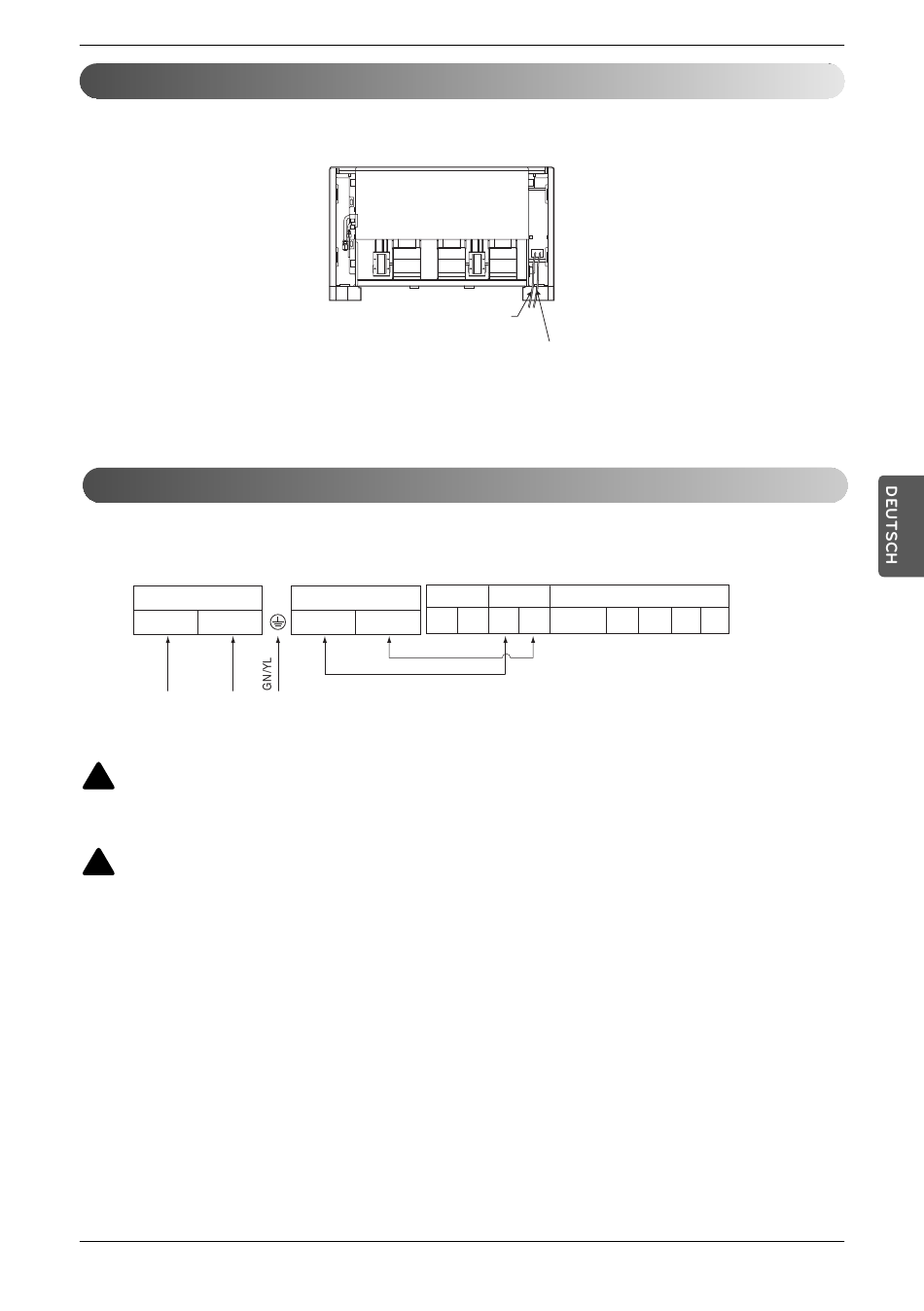

Kabelanschlüsse
Nehmen Sie die Abdeckung des Reglerkastens ab und nehmen Sie die Anschlüsse vor.
Anschluss der Kabel zwischen Innen- und Außeneinheit
Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der Außeneinheit, an.
• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben sind wie jene der
Inneneinheit.
Anschlussleiste innen
1(L)
2(N)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
!
ACHTUNG
Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind.
!
VORSICHT
Das am Gerät angeschlossene Netzkabel sollte die folgenden technischen Daten aufweisen.
Anschluss der Stromversorgung
Erdungsanschluss(Feldverdrahtung)
Außengerät Innengerät
Anschlussleiste innen
SODU SODU
3
4
Anschluss der
Übertragungsleitungen
(Feldverdrahtung)
Central controller
IDU IDU
INTERNET
DRY1 DRY2 GND
Montageanleitung 13
Installierung
Außengerät
12 V
