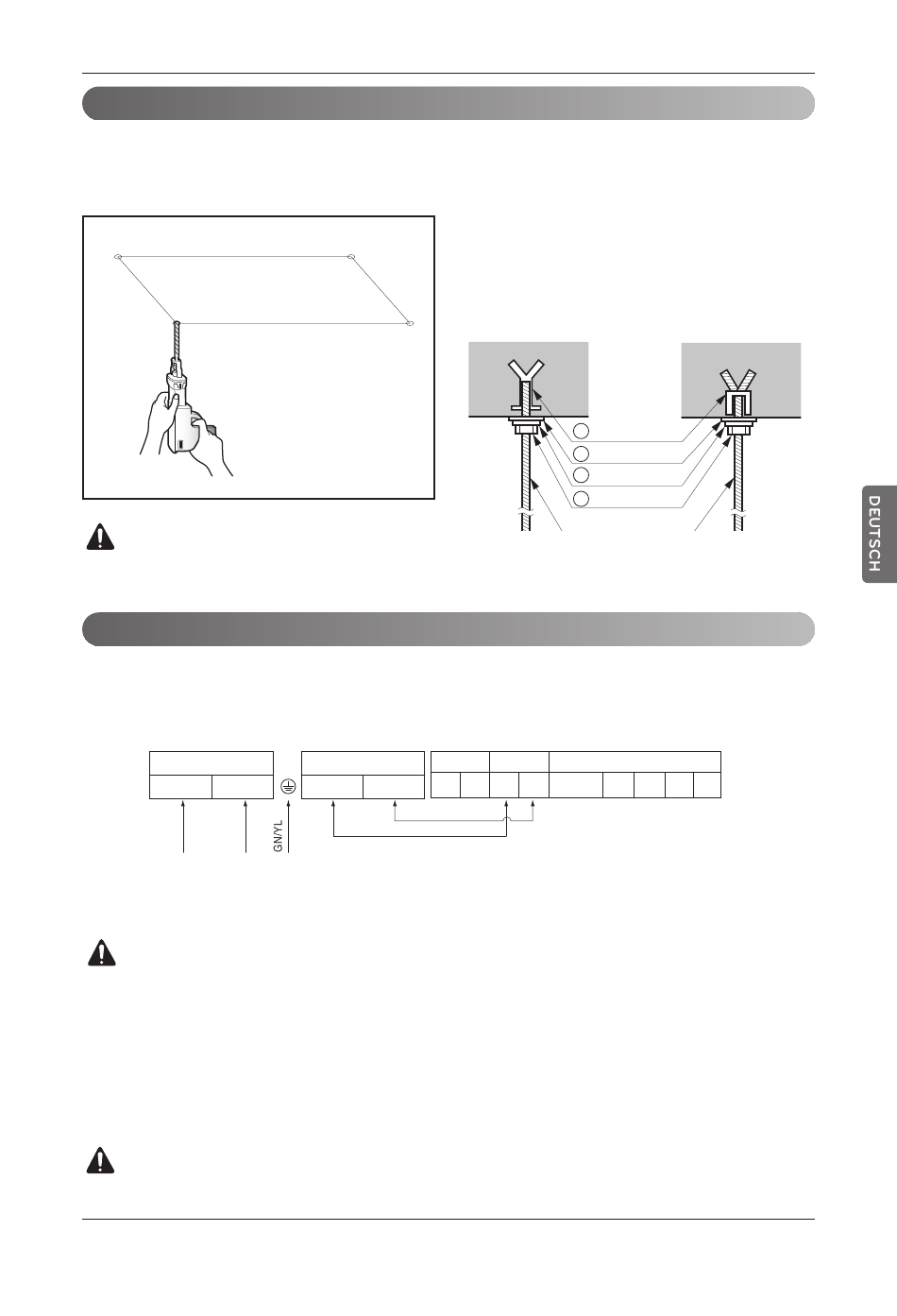

Installation der Inneneinheit
• Wählen und markieren Sie die Position für die
Befestigungsschrauben.
• Bohren Sie das Loch für die Verankerungs-
schraube in die Decke.
VORSICHT:
Ziehen Sie die Mutter und Schraube an, um
zu verhindern, dass die Einheit herunterfällt.
Anschluss der Kabel zwischen Innen- und Außeneinheit
Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der
Außeneinheit, an.
• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben
sind wie jene der Inneneinheit.
Anschlussleiste innen
1(L)
2(N)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
VORSICHT:
Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind.
Anklemmen der Kabel
1) Ordnen Sie 2 Netzkabel auf den Steuerpaneel an.
2) Befestigen Sie als Erstes die Stahlklammer mit einer Schraube am inneren Wulst des Steuerpaneels.
3) Befestigen Sie für das Kühlmodell die andere Seite der Klemme fest mit einer Schraube. Legen Sie das
0,75 mm
_ Kabel (das dünnere Kabel) für das Wärmepumpenmodell auf die Klemme auf, und befestigen
2
Sie es mit einer Plastikklemme auf dem anderen Wulst des Steuerpaneels.
VORSICHT:
Das am Gerät angeschlossene Netzkabel sollte die folgenden technischen Daten auf-
weisen.
• Setzen Sie die Dübel und Scheiben auf die Auf-
• Montieren Sie die Aufhängungsschrauben fest an
• Befestigen Sie die Montageplatten auf den Befe-
Altes Gebäude
Außengerät Innengerät
Anschlussleiste innen
SODU SODU
3
4
hängungsbolzen, um diese an der Decke zu befe-
stigen.
den Verankerungsdübeln.
stigungsschrauben (grob in die Waage bringen)
mit den Muttern, Scheiben und Federscheiben.
1 Dübel
2 Tellerscheibe
3 Federscheibe
4 Mutter
Central controller
IDU IDU
INTERNET
DRY1 DRY2 GND
Montageanleitung 11
