Bodeninstallation(18k, 24k)

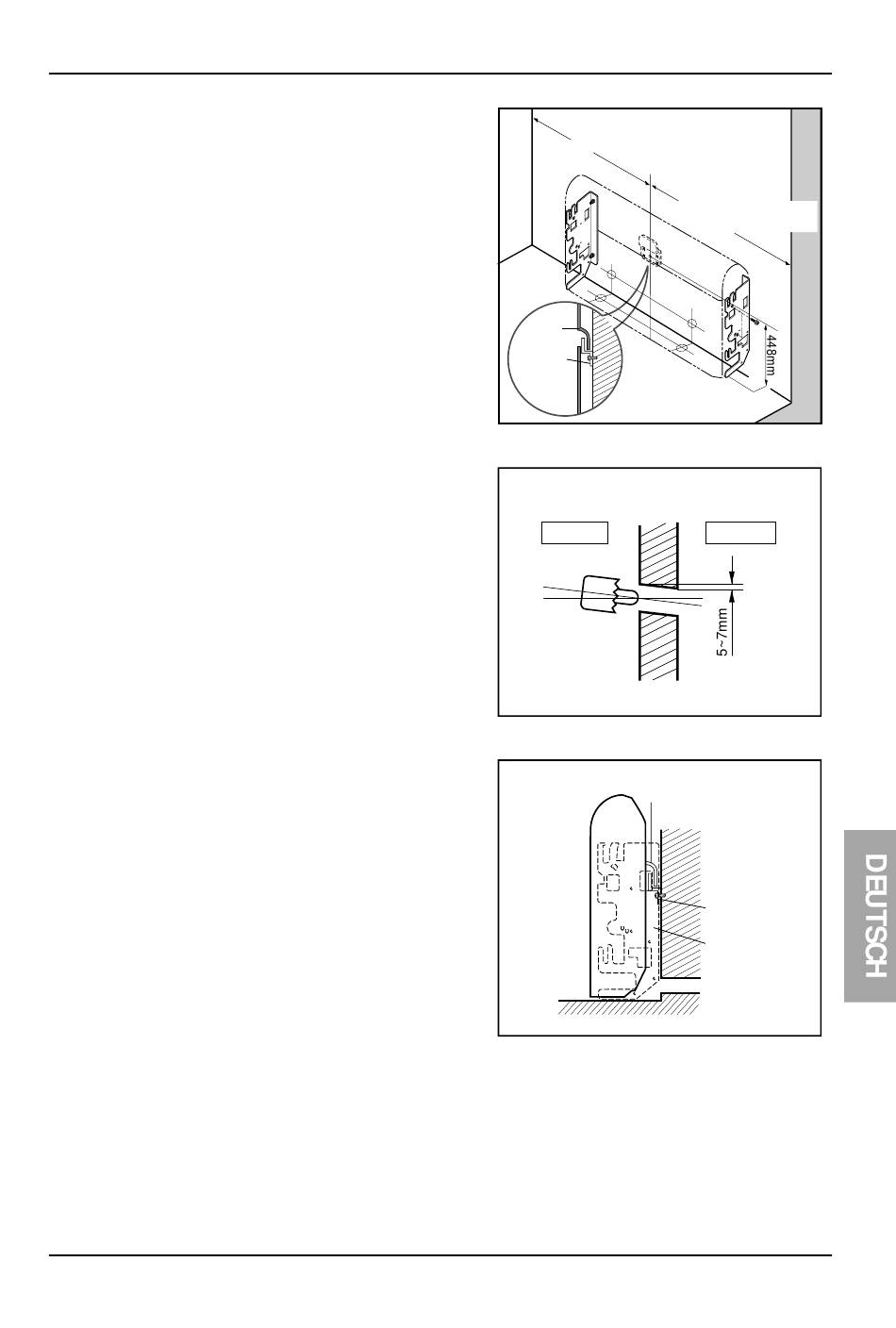

Installation der Befestigungsklammern:
• Wählen und markieren Sie die Position für die
Befestigungsklammern und das Rohrloch.
• Bohren Sie das Loch für den
Verankerungshaken in die Mauer.
• Bohren Sie das Rohrloch mit einem ø 70
Kernbohrer.
• Bringen Sie die Befestigungsklammern an der
Wand mit vier M4 Schrauben an.
Installieren Sie die Innenanlage an die
Befestigungsklammern:
• Verbinden Sie den Schlitz au der Rückseite der
Anlage mit der Befestigungsklammer.
• Bohren Sie das Rohrloch mit einem ø 70 mm
Kernbohrer.
• Das Rohrloch sollte etwas schräg zur
Außenseite sein.
Montieren Sie nach der Installation die
auseinandergenommenen Teile wieder
zusammen:
• Hängen Sie das Einlaßgitter wieder ein und
verbinden Sie den Einlaßhaken mit der
Hakenschraube.
• Montieren Sie die Seitenplatten (R,L) mit zwei
Schrauben an der linken und rechten Seite.
Von der linken Wand
mehr als 760mm Abstand
mehr als 840mm Abstand
Schlitz
Boden-
befestigungs-
klammer
Wand
Innen
Schlitz
Wand
Montageanleitung 19
Montage
Von der rechten Wand
Außen
Boden-
befestigungs-
klammer
Installationsplatte
Rohrloch
