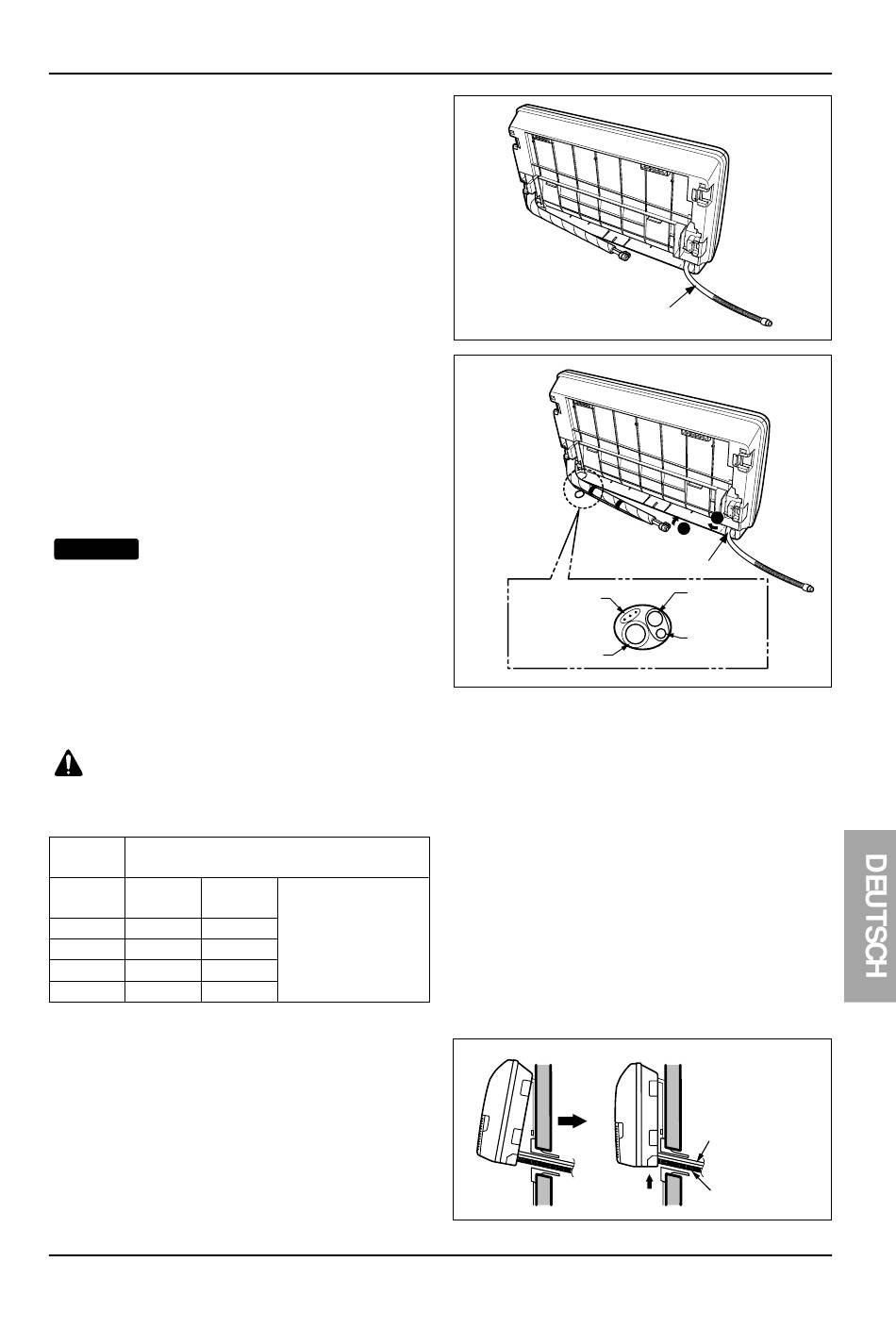

LG MULTI Montageanleitung Seite 23

Die Innenrohrleitungen und den
Abflußschlauch nach hinten rechts lenken.
Das Verbindungskabel in díe
Innengeräteinheit von der Außengeräteinheit
durch das Rohrloch stecken.
1. Das Kabel nicht an die Innengeräteinheit
anschließen.
2. Eine schmale Schlaufe mit dem Kabel bilden,
um ein späteres Anschließen zu erleichtern.
Die Rohrleitung, den Abflußschlauch und die
Verbindungskabel umwickeln. Sicherstellen,
dass der Abflußschlauch auf der untersten
Stelle des Bündels liegt. Ist der Schlauch
weiter oben, kann die Abflußpfanne
innerhalb des Gerätes möglicherweise
überlaufen.
HINWEIS
: Wird der Abflußschlauch im Raum verlegt, den
Schlauch mit Isoliermaterial so isolieren, so
dass Abtropfen von "Kondenswasser" Möbel
oder Böden nicht verunreinigen kann.
Schaum-Polyähtylen oder entsprechende
Mittel werden empfohlen.
VORSICHT
: Informationen der Installation für
Isoliermaterial
Rohr-Größe
Außendur Innendurc
Stärke
chmesser
hmesser
ø 6.35 8~10
ø9.52 10~12
ø12.7 14~16
ø15.88 16~20
Installation der Innengeräteinheit
1. Die Innengeräteinheit auf den oberen Teil der
Installationsplatte einhaken. (Die zwei Haken
an der oberen Seite hinten der
Innengeräteinheit am oberen Ende der
Installationsplatte befestigen) Durch Hin- und
Herbewegen nach rechts und links
sicherstellen, dass die zwei Haken auf der
Installationsplatte fest sitzen.
Isoliermaterial
Schaum-Polyähtylen oder
entsprechende Mittel werden
10
Wärmeübertragungrate:
10
0.041~0.052kW/mK
10
(0.035~0.045kcal/mh°C)
10
Abflußschlauch
2
Schlaufe
Verbindungs
- Kabel
Abflußschlauch
Montageanleitung 23
Montage
1
Gas- Rohr
Flüssigkeits
Rohr
Verbindungskabel
Abflußschlauch
