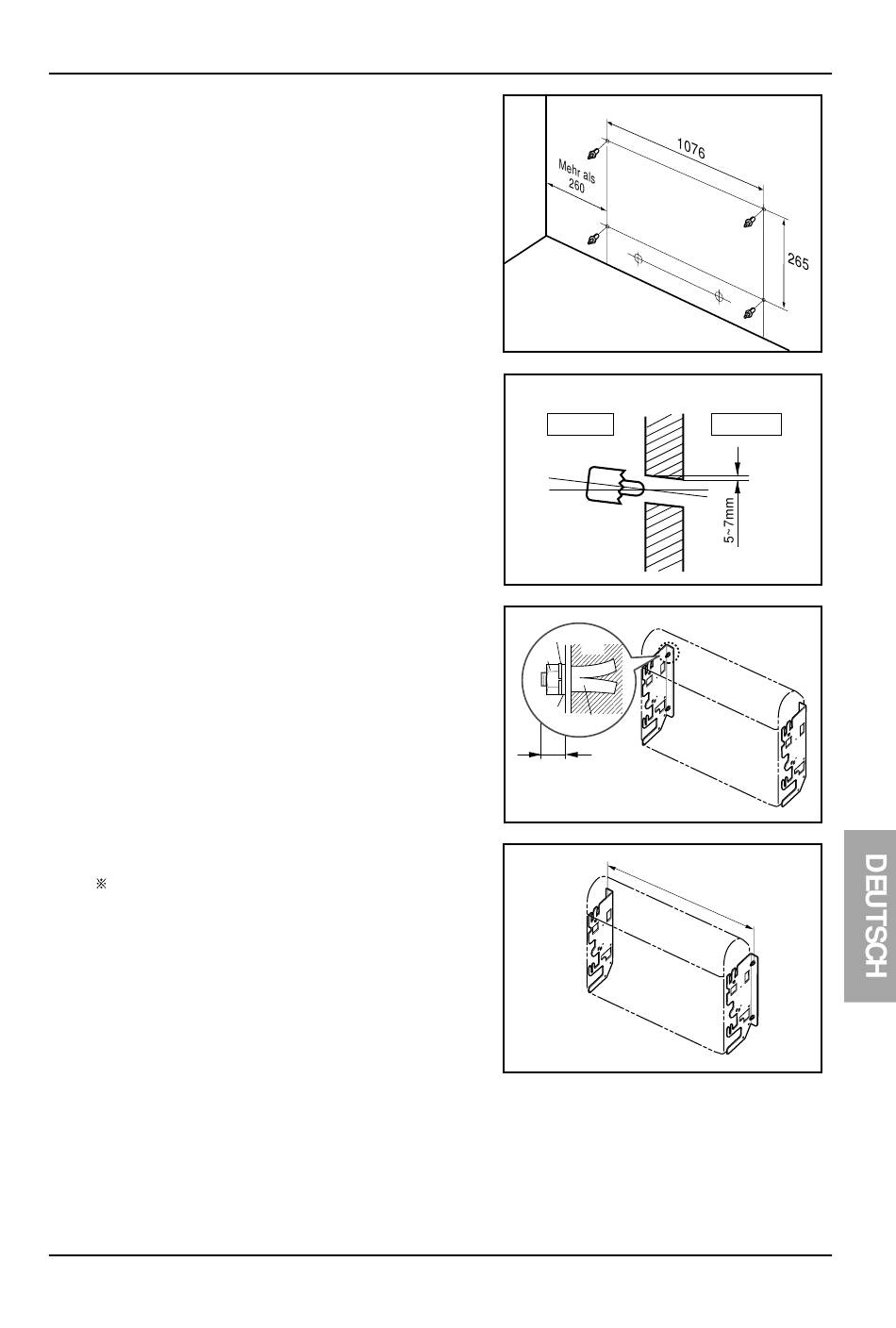

Wandinstallation(18k, 24k)

• Wählen und markieren Sie die Position für die
Fixierschrauben und das Rohrloch.
Wählen Sie die Position für die Schrauben
etwas geneigt zur Abflußrichtung, nachdem
Sie die Richtung des Abflußschlauches
berücksichtigt haben.
• Bohren Sie das Loch für den
Verankerungshaken in die Wand.
• Bohren Sie das Loch zu der Außenseite etwas
geneigt mit einem ø 70 mm Kernbohrer.
• Befestigen Sie die Installationsplatte an der
Wand mit vier Ankerschrauben, Scheiben und
Springscheiben.
Wählen Sie, bevor Sie die Platten
installieren, die Neigungsrichtung der
jeweiligen Installationsplatten nach den
Installationsumständen aus.
Wand
Innen
Springscheibe
Wand
Mutter
Scheibe
Verankerungs-
haken
Weniger als 12mm
