Montage

Vorbereitungen auf die Montage(9k, 12k)

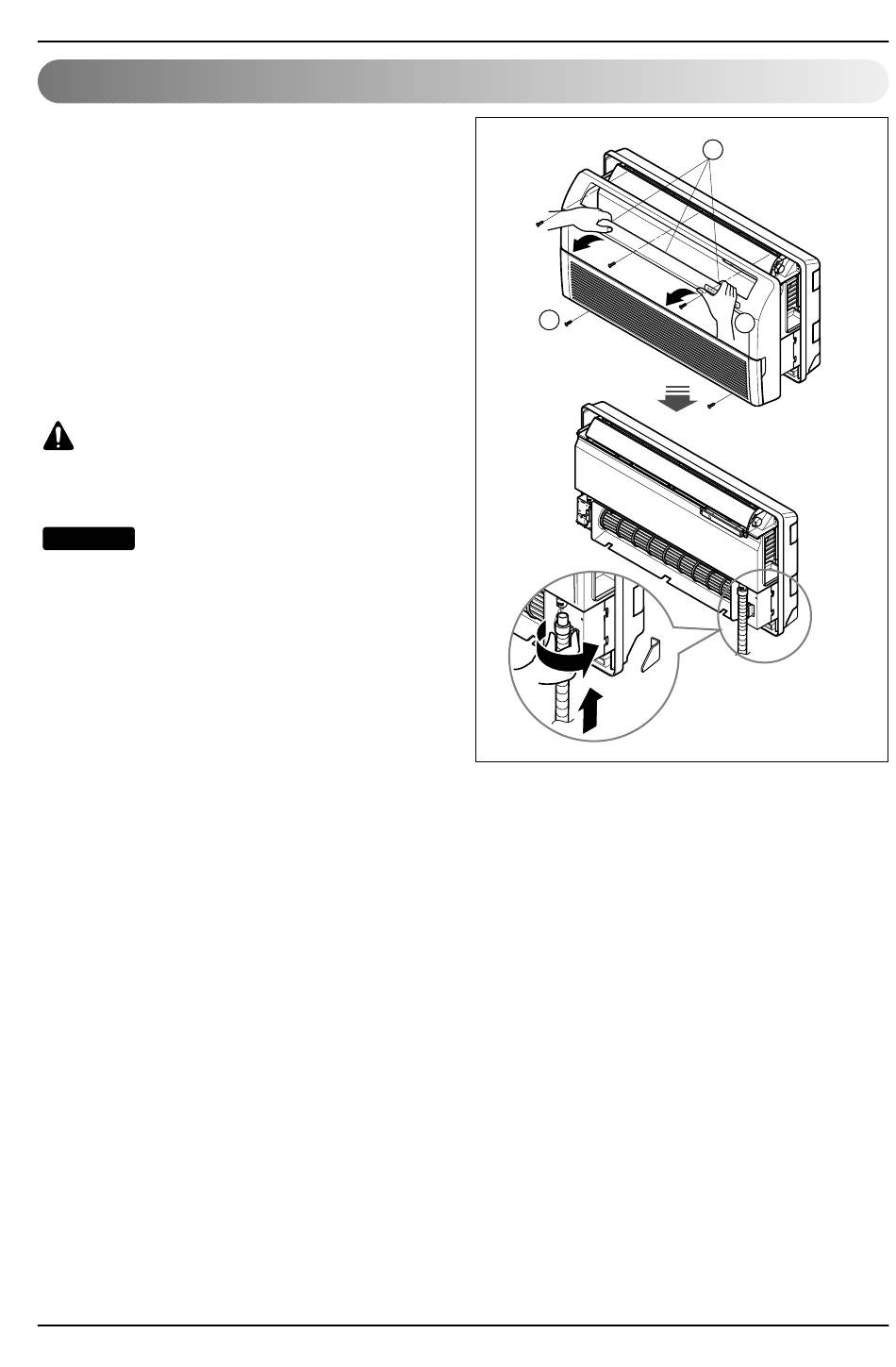

Vordere Blende öffnen
1. Fünf Schrauben lösen.
2. Lösen Sie die Klammern an den drei
angegebenen Stellen.
3. Heben Sie die Frontblende nach oben.
Rohr- und Seitenabdeckung
entfernen
1. Seitenabdeckung der gewünschten Richtung
abziehen. Die Seitenabdeckung ist entfernt.
2. Rohröffnung der Seitenabdeckung
abnehmen.
VORSICHT
: Nach Entfernen der Abdeckung zur
Sicherheit Grate entfernen.
HINWEIS
: Beim Anschluss durch die Rückwand muss die
Rohröffnung nicht abgenommen werden.

Ablassschlauch-Verbindung

1. Gummistöpsel der gewünschten
Abflussrichtung entfernen.
2. Ablassschlauch in den Griff der Abflusswanne
führen und Ablass- und Verbindungsschlauch
wie in der Abbildung verbinden.
12 Raumklimagerät (Konvertible- Raumklimagerät für Decken oder Wandmontag)
2
1
Greifer
3
