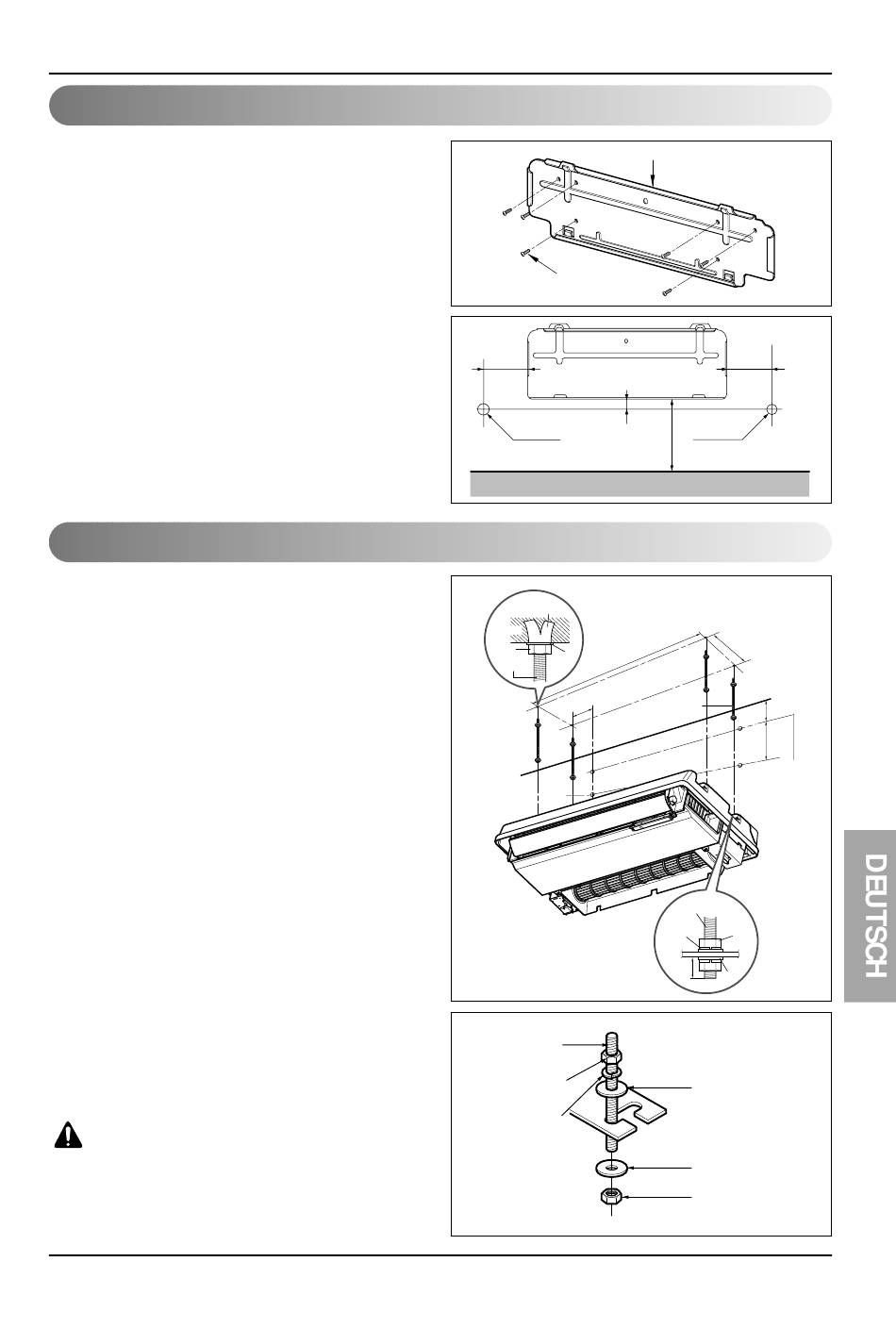

Befestigung der Montageplatte (Wandmontage) (9k, 12k)

Die von Ihnen ausgewählte Wand sollte dick und
stark genug sein, um Vibrationen abzuhalten.
1. Die Installationsplatte an der Wand mit 6
Schrauben des Typs "A" befestigen. Beim
Befestigen des Gerätes auf einer Betonwand
Ankerschrauben benutzen.
• Die Installationsplatte waagerecht anbringen,
indem Sie die Mittellinie mit einer
Wasserwaage austarieren.
2. Die Wand abmessen und die Mittellinie
markieren. Die Stelle der Installationsplatte
sorgfältig im Hinblick auf die Kabelführung zu
den Steckdosen beachten. Das Bohren der
Löcher durch die Wand für die
Rohrverbindungen sollte vorsichtig erfolgen.

Befestigung der Montagemutter und Schraube (Deckenmontage) (9k, 12k)

• Halten Sie 4 Haltebolzen bereit. (Die Bolzenlängen
sollten gleich sein.)
• Messen und markieren Sie die Position für die
Aufhänge-Schrauben und das Rohrloch.
• Bohren Sie das Loch für die Verankerungsschaube
in der Decke.
• Setzen Sie die Mutterschraube mit der Scheibe auf
die Aufhängeschrauben, um die Aufhängeschrauben
an der Decke zu befestigen.
• Montieren Sie die Aufhängeschrauben fest auf die
Verankerungsschrauben.
• Befestigen Sie die Installationsplatten an den
Aufhängeschrauben (auf einer Höhe halten), indem
Sie Muttern, Scheiben und Springscheiben
verwenden.
• Halten Sie das Höhenmaß von links nach rechts ein,
indem Sie die Aufhängeschrauben richting einstellen.
• Bringen Sie die Haken an der Anlage zum oberen
Schlitz der Installationsplatten. Dann wird die Anlage
sich so nach unten neigen, daß die Unterseite gut
abfließen kann.
VORSICHT
: Alle Befestigungen ordentlich festziehen,
damit das Gerät nicht herabfallen kann.
Installationsplatte
Schraube Tye "A"
70
Installationsplatte
120
Ø70mm
Rohr links hinten
Boden
Verankerungshaken
Decke
Mutter
Scheibe
820
Aufhänge-
schrauben
40 Aufhängeschraube
Mittellinie für die
Entwässerungbohrung
(Ø25)
Aufhängungsbolzen
(W3/8 or M10)
Mutter
(W3/8 or M10)
Federscheibe
(M 10)
Montage
70
Ø70mm
Rohr rechts hinten
235
50
100
Mittellinie für
das Rohrloch
(Ø45)
Aufhängeschrauben
Springscheibe
Mutter
Max.
12mm
Scheibe
Flache Scheibe
für M10 (Zubehör)
Flache Scheibe
für M10 (Zubehör)
Mutter
(W3/8 or M10)
Montageanleitung 13
